Датчики крутящего момента силы 2113-200К, 2114-300К, 77696-20

Датчики крутящего момента силы модификаций 2113-200К, 2114-300К (в дальнейшем датчики) предназначены для измерений крутящего момента силы.
Карточка СИ
Номер в госреестре 77696-20
Наименование СИ Датчики крутящего момента силы
Обозначение типа СИ 2113-200К, 2114-300К
Изготовитель "Honeywell International Inc.", США
Год регистрации 2020
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Датчики крутящего момента силы модификаций 2113-200К, 2114-300К (в дальнейшем датчики) предназначены для измерений крутящего момента силы.

Описание

Принцип действия датчиков крутящего момента силы модификаций 2113-200К, 2114-300К основан на преобразовании момента силы, приложенного к упругому элементу датчика, в электрический сигнал разбаланса тензорезисторов, соединенных в мостовую схему и расположенных на чувствительных элементах измерительного тела. Измерения крутящего момента силы могут выполняться в любых направлениях вращения.

Конструктивно измерительное упругое тело датчиков и фланцы для ввода крутящего момента изготовлены в виде одной детали. Электрические сигналы разбаланса поступают на разъем на корпусе датчика и далее по кабелю передаются на внешний измерительный усилитель.

Датчики модификаций 2113-200К и 2114-300К отличаются габаритными размерами и массой, остальные характеристики идентичны.

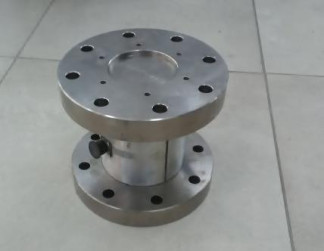

Внешний вид датчиков представлен на рисунке 1.

Пломбирование датчиков не предусмотрено. Конструкция датчиков обеспечивает ограничение доступа к определенным частям в целях предотвращения несанкционированной настройки и вмешательства, которые могут привести к искажению результатов измерений.

Программное обеспечение

отсутствует.

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений крутящего момента силы, Нм

от 1000 до 20000

Пределы допускаемой приведенной погрешности измерений крутящего момента силы, %

±0,5

Примечание - в качестве нормирующего значения принято верхнее значение диапазона измерений

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

модификация

2113-200К

модификация

2114-300К

Значение выходного сигнала, при напряжении питания 5,0 В и максимальном крутящем моменте 20000 Н м, мВ

10,0

7,5

Номинальная чувствительность, мВ/В

2,0

1,5

Отклонение от номинальной чувствительности, мВ/В

±0,5

±0,5

Напряжение питания постоянного тока, В

от 5,0 до 10,0

Габаритные размеры, мм, не более:

-    диаметр

-    высота

248

216

357

267

Масса, кг, не более

37

98

Условия эксплуатации:

- температура окружающего воздуха, °С

от +15 до +25

- относительная влажность окружающего воздуха, %

не более 80

Средний срок службы, лет

10

Средняя наработка на отказ, ч

40000

Знак утверждения типа

наносится на титульный лист паспорта типографским способом. Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Наименование

Обозначение

Количество

Датчики крутящего момента силы модификаций 2113-200К, 2114-300К

-

3 шт.

Моментовводящие переходные элементы

-

4 шт.

Паспорт

-

3 экз.

Методика поверки

1 экз.

Поверка

осуществляется по документу МП 77696-20 «Датчики крутящего момента силы модификаций 2113-200К, 2114-300К. Методика поверки», утвержденному ФБУ «Нижегородский ЦСМ» 07.10.2019 г.

Основные средства поверки:

-    установка поверочная 1-го разряда по ГОСТ Р 8.752-2011, с верхним пределом измерений 20 кНм;

-    усилитель измерительный QuantumX, модификация MX-440 (рег. № 41587-12). Допускается применение аналогичных средств поверки, обеспечивающих определение

метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Зарегистрировано поверок 14
Поверителей 1
Актуальность данных 12.06.2025
