| Номер в госреестре | 77694-20 |
| Наименование СИ | Индикаторы цифровые |
| Обозначение типа СИ | F372A, F381A |
| Изготовитель | "Unipulse Corporation" |
| Год регистрации | 2020 |
| Срок свидетельства | 28.02.2025 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Индикаторы цифровые F372A, F381A (далее по тексту - индикаторы) предназначены для многоканального измерения электрических сигналов от первичных преобразователей (далее по тексту - датчиков) различных физических величин, индикации измеренных значений и передачи измерительных данных по цифровым интерфейсам в компьютерные системы.
Принцип действия индикаторов основан на использовании резистивной мостовой схемы, в одно из плеч которой включен тензорезистор. Отношение электрического напряжения в диагонали моста к электрическому напряжению питания моста преобразуется в цифровую форму быстродействующим аналого-цифровым преобразователем для дальнейшей его обработки и отображении результатов измерений на дисплее, а также на персональном компьютере с помощью программного обеспечения.

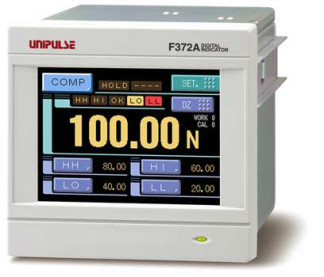

Индикаторы представляют собой измерительные приборы, которые конструктивно выполнены в пластиковых корпусах. На лицевой панели индикаторов расположены жидкокристаллический дисплей и органы управления. На задней панели индикатора расположен измерительный вход индикатора и интерфейс связи RS-232C.
Индикаторы F372A могут поставляться с дополнительными опциональными интерфейсами CC-Link и DeviceNet, а также интерфейсом для параллельного вывода BCD данных. Индикаторы F381A могут поставляться с дополнительными интерфейсами DeviceNet, CC-Link, Ethernet и слотом для SD-карты.
Пломбирование индикаторов не предусмотрено.
Идентификационные данные программного обеспечения (далее - ПО) представлены в таблице 1.
Управление режимами работы и настройками измерителя осуществляется с помощью встроенного ПО, которое установлено в защищённую от записи память микроконтроллера, что исключает возможность его несанкционированных настройки и вмешательства, приводящим к искажению результатов измерений.
| Идентификационные данные (признаки) | Значение | |
| F372A | F381A | |
| Идентификационное наименование ПО | F37x Communication Tool | F381 Integration Tool |
| Номер версии (идентификационный номер) ПО | не ниже 1.6.0.0 | не ниже Ver.l.07 |
| Цифровой идентификатор ПО | - | - |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» согласно Р 50.2.077-2014.
индикаторов приведены в таблицах 2-3.
Таблица 2 - Метрологические характеристики индикаторов
| Наименование характеристики | Значение |
| Диапазон измерений коэффициента преобразования, мВ/В | ±3 |
| Пределы допускаемой относительной погрешности измерений коэффициента преобразования, % | 0,15 |
Таблица 3 - Технические характеристики индикаторов
| Наименование характеристики | Значение |
| Напряжения питания постоянного тока датчика, В | 0 2, |
| Параметры электрического питания: - напряжение постоянного тока, В | 24±3,6 |
| Потребляемая мощность, Вт, не более | 20 |
| Габаритные размеры, (ширинахвысотахглубина), мм, не более | 96x96x138 |
| Масса, кг, не более | 1,0 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более - атмосферное давление, кПа | от -10 до +40 85 от 84,0 до 106,7 |
| Средний срок службы, лет, не менее | 10 |
| Средняя наработка на отказ, ч, не менее | 88000 |
наносится на титульные листы эксплуатационной документации типографским способом.
приведена в таблице 4.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Индикатор цифровой | F372A, F381A | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Паспорт | F372A.001.ra, F381A.001.ra * | 1 экз. |
| Методика поверки | МП-ИНС-112/07-2019 | 1 экз. |
| обозначение изменяется в зависимости от заказа | ||
осуществляется по документу МП-ИНС-112/07-2019 «Индикаторы цифровые F372A, F381A. Методика поверки», утвержденному ООО «ИНЭКС СЕРТ» 22.03.2019 г.
Основные средства поверки:
- Калибратор К3607 (регистрационный номер в Федеральном информационном фонде 41526-15);
- Измеритель параметров электробезопасности электроустановок MI 2094, (регистрационный номер в Федеральном информационном фонде 36055-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Техническая документация фирмы-изготовителя
