| Номер в госреестре | 77693-20 |
| Наименование СИ | Индикаторы цифровые портативные |
| Обозначение типа СИ | F490A |
| Изготовитель | "Unipulse Corporation" |
| Год регистрации | 2020 |
| Срок свидетельства | 28.02.2025 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Индикаторы цифровые портативные F490A (далее по тексту - индикаторы) предназначены для измерения электрических сигналов от первичных преобразователей (далее по тексту - датчиков) различных физических величин, индикации измеренных значений и передачи измерительных данных по цифровым интерфейсам в компьютерные системы.
Принцип действия индикаторов основан на использовании резистивной мостовой схемы, в одно из плеч которой включен тензорезистор. Отношение электрического напряжения в диагонали моста к электрическому напряжению питания моста преобразуется в цифровую форму быстродействующим аналого-цифровым преобразователем для дальнейшей его обработки и отображении результатов измерений на дисплее, а также на персональном компьютере с помощью программного обеспечения.
Индикаторы представляют собой переносные измерительные приборы. Конструктивно индикаторы выполнены в пластиковых корпусах. На лицевой панели индикаторов расположен жидкокристаллический дисплей и органы управления. На верхней панели индикаторов расположен измерительный вход и USB-разъем для подключения к персональному компьютеру. На задней панели индикаторов размещен батарейный отсек закрытый съемной крышкой.

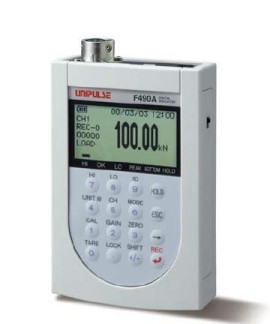

Общий вид индикаторов представлен на рисунке 1.
Пломбирование индикаторов не предусмотрено.
Идентификационные данные программного обеспечения (далее - ПО) представлены в таблице 1.
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | прошивка микропроцессора |
| Номер версии (идентификационный номер) ПО | не ниже 1.0.1 |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | - |
| Алгоритм вычисления цифрового идентификатора ПО | - |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «Средний» согласно Р 50.2.077-2014.
индикаторов приведены в таблицах 2-3.
Таблица 2 - Метрологические характеристики индикаторов
| Наименование характеристики | Значение |
| Диапазон измерений коэффициента преобразования, мВ/В | ±3 |
| Пределы допускаемой относительной погрешности измерений коэффициента преобразования, % | 0,15 |
Таблица 3 - Технические характеристики индикаторов
| Наименование характеристики | Значение |
| Напряжения питания постоянного тока датчика, В | 2,5; 10 |
| Параметры электрического питания: - напряжение постоянного тока, В | 24±3,6 |
| Потребляемая мощность, Вт, не более | 20 |
| Габаритные размеры, (ширинахвысотахглубина), мм, не более | 96x96x138 |
| Масса, кг, не более | 1,0 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более - атмосферное давление, кПа | от -10 до +40 85 от 84,0 до 106,7 |
| Средний срок службы, лет, не менее | 10 |
| Средняя наработка на отказ, ч, не менее | 88000 |
наносится на титульные листы эксплуатационной документации типографским способом.
приведена в таблице 4.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Индикатор цифровой портативный | F490A | 1 |
| Руководство по эксплуатации | - | 1 |
| Паспорт | F490A.001.TC | |
| Методика поверки | МП-ИНС-113/07-2019 | 1 |
осуществляется по документу МП-ИНС-113/07-2019 «Индикаторы цифровые портативные F490A. Методика поверки», утвержденному ООО «ИНЭКС СЕРТ» 22.03.2019 г.
Основные средства поверки:
- Калибратор К3607 (регистрационный номер в Федеральном информационном фонде 41526-15);
- Измеритель параметров электробезопасности электроустановок MI 2094, (регистрационный номер в Федеральном информационном фонде 36055-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Техническая документация фирмы Unipulse Corporation, Япония
