| Номер в госреестре | 77688-20 |
| Наименование СИ | Датчики мощности |
| Обозначение типа СИ | RPR2006CR, RPR2006PR, RPR2018CR, RPR2018PR |
| Изготовитель | ?ма «Raditeq B.V.», Нидерланды |
| Год регистрации | 2020 |
| Срок свидетельства | 28.02.2025 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики мощности RPR2006CR, RPR2006PR, RPR2018CR, RPR2018PR (далее - датчики мощности) предназначены для измерений мощности СВЧ колебаний в коаксиальном тракте.
Принцип действия датчиков мощности основан на детектировании сигнала логарифмическим датчиком или датчиком действующего значения, и дальнейшем преобразованием в цифровую форму с помощью цифрового сигнального процессора с высокой частотой дискретизации.
Результат измерений в цифровом виде передается по последовательному интерфейсу USB для отображения на устройстве управления и отображения.
Датчики мощности производятся в 4 вариантах: RPR2006CR, RPR2006PR, RPR2018CR и RPR2018PR. Модели датчиков различаются частотным диапазоном и поддерживаемыми измерительными функциями.
Датчики модели CR поддерживают измерение мощности одиночных радиоимпульсов.
Датчики модели PR поддерживают измерение мощности пакетов радиоимпульсов длительностью до единиц микросекунд.
Датчики мощности могут использоваться как автономно, так и в составе автоматизированной системы RadiCentre.
Датчики мощности конструктивно выполнены в едином корпусе.
На одном торце корпуса расположен прецизионный коаксиальный разъем N-типа «вилка» (рисунок 1 позиция 2) для входных сигналов. На другом торце корпуса расположен стандартный разъем USB (рисунок 1 позиция 3) для подключения к устройству управления и отображения.
Питание датчиков мощности осуществляется через USB-разъем от устройства управления и отображения.
Все составные элементы датчиков мощности расположены в едином корпусе.

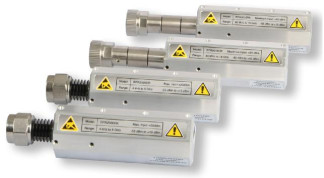

Общий вид датчиков мощности представлен на рисунках 1 и 2.
Элементы датчиков, влияющие на метрологические характеристики, защищены от несанкционированного доступа при помощи пломбирования (наклейки). Схема пломбирования датчика от несанкционированного доступа приведена на рисунке 2 позиция 1.
Устройством управления и отображения может служить блок системы RadiCentre серии CTR (рисунок 3 позиция 2), при использовании датчиков мощности в составе автоматизированной системы RadiCentre или персональный компьютер (далее - ПК), при работе в автономном режиме. Для подключения датчика мощности к блоку системы RadiCentre серии CTR используется сменный модуль (рисунок 3 позиция 1) и кабель USB (рисунок 3 позиция 3) из комплекта поставки. Для подключения датчика мощности к ПК используется кабель USB из комплекта поставки (рисунок 3 позиция 3). В комплект поставки также входит флеш-носитель с программным обеспечением RadiMation® Free и драйверами для операционной системы Windows XP и Windows 7 для установки на ПК.
1 - наклейка от несанкционированного доступа;
2 - СВЧ разъем (коаксиальный соединитель);
3 - разъем для подключения к измерительному прибору или адаптеру USB
3- Экранированный кабель USB 4- USB Кабель сигнала запуска
Программное обеспечения (ПО) выполняет функции: управление работой датчика мощности, выбор режимов измерений и калибровки, выбор формы индикации и регистрации
Метрологически значимая часть ПО и измеренные данные не имеют специальных средств защиты от преднамеренных и непреднамеренных изменений.
Уровень защиты программного обеспечения «низкий» в соответствии Р 50.2.077-2014.
Таблица 1 - Идентификационные данные метрологически значимой части ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | RadiMation |
| Номер версии (идентификационный номер) ПО | не ниже Version 2016.2.10 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики датчиков мощности
| Наименование характеристики | Значение |
| Диапазон рабочих частот: RPR2006СR, КРК2006Р^ кГц | от 9 до 6 106 |
| RPR2018СR, RPR20^R, МГц | от 80 до 18103 |
| Диапазон измеряемой мощности, дБ (1 мВт): КРЯ2006СЯ, КРК2006РЯ | от -50 до 10 |
| RPR20^R, RPR20^R | от -40 до 10 |
| КСВН входа, не более: КРЯ2006СЯ, КРК2006РЯ - в диапазоне частот от 9 до 100 МГц включ. | 1,05 |
| - в диапазоне частот св. 100 МГц до 2 ГГц включ. | 1,15 |
| - в диапазоне частот св. 2 ГГц до 6 ГГ ц включ. | 1,35 |
| RPR20^R, RPR20^R - в диапазоне частот от 80 МГц до 6 ГГ ц включ. | 1,20 |
| - в диапазоне частот св. 6 ГГц до 18 ГГц включ. | 1,35 |
| Разрушающая входная мощность, дБ (1 мВт), более | 20 |
| Разрешение, дБ | 0,01 |
| Входной импеданс, Ом | 50 |
| Пределы допускаемой составляющей относительной основной погрешности измерений на опорном уровне мощности 1 мВт, зависящей от частоты, %: RPR2006СR, RPR2006РR - в диапазоне частот от 9 кГц до 6 ГГц включ. | ±6,1 |
| RPR20^R, RPR20^R: - в диапазоне частот от 80 МГц до 10 ГГц включ. | ±6,1 |
| - в диапазоне частот св. 10 ГГц до 18 ГГц включ. | ±12,3 |
| Пределы допускаемой составляющей относительной погрешности измерений мощности в диапазоне измерения мощности, дБ RPR2006CR, RPR2006PR | * ±|0,005-P| |
| RPR2018CR, RPR2018PR | ±|0,025-P| |
| Пределы допускаемой относительной дополнительной погрешности измерений мощности при изменении температуры в пределах рабочих условий применения, % | ±3,5 |
| Минимальная ширина радиочастотного импульса, мкс: RPR2006PR, RPR2018PR | 2,0 |
| * где P - измеренное значение мощности в дБ (1 мВт) |
| Наименование характеристики | Значение характеристики |
| Максимальная частота дискретизации, МГц | |
| -в режиме измерения действующего значения мощности, для | |
| датчиков мощности: | |
| RPR2006СR, RPR20^R | 10 |
| RPR2006РR, RPR2018PR | 1 |
| -в режиме измерения пиковой мощности и распознавания огибающей ВЧ сигнала для датчиков мощности | |
| RPR2006CR, RPR2006PR, RPR2018CR, RPR2018PR | 1 |
| Тип и присоединительные размеры фланцев волноводных (по ГОСТ РВ 51914-2002) | N «вилка» |
| Габаритные размеры сменного модуля USB1004A, мм, не более: | |
| длина | 100 |
| ширина | 40 |
| высота | 40 |
| Габаритные размеры датчиков мощности, мм, не более: RPR2006СR, RPR2006РR: | |
| длина | 124 |
| ширина | 32 |
| высота | 32 |
| RPR2018СR, RPR20^R: | |
| длина | 152 |
| ширина | 32 |
| высота | 32 |
| Масса датчиков мощности кг, не более | 0,3 |
| Рабочие условия применения: | |
| - температура окружающего воздуха, °С | от +5 до +35 |
| - относительная влажность воздуха при температуре 23 °С, % - атмосферное давление, кПа (мм рт.ст.) | от 10 до 80 от 84,0 до 106,7 (от 630 до 800) |
| Нормальные условия применения: | |
| - температура окружающего воздуха, °С | от +21 до +25 |
| - относительная влажность воздуха при температуре 23 °С, % - атмосферное давление, кПа (мм рт.ст.) | от 10 до 80 от 84,0 до 106,7 (от 630 до 800) |
наносится на титульный лист документа «Датчики мощности RPR2006CR, RPR2006PR, RPR2018CR, RPR2018PR. Руководство по эксплуатации RPR2006/18CR/PR-18 РЭ» типографским способом и на корпус датчиков мощности в виде наклейки.
Таблица 4 - Комплектность датчиков мощности
| Наименование | Обозначение | Количество |
| Датчики мощности RPR2006CR, или RPR2006PR, или RPR2018CR, или RPR20^ | 1 шт. (по заказу) | |
| Флэш-память USB в составе: - ПО RadiMation® Free и драйверы - руководство по эксплуатации* - краткое руководство в цифровом формате* - сертификат калибровки* | 1 шт. | |
| Экранированный кабель USB Модель: Кабель USB с разъемами типа USB A и USB mini B5 | 1 шт. | |
| Кабель сигнала запуска | 1 шт.* | |
| Система RadiCentre | 1 шт.* | |
| Сменный модуль RadiPower Модель: USB1004A | 1 шт.* | |
| Руководство по эксплуатации | RPR2006/18/CR/PR-18 РЭ | 1 экз. |
| Формуляр | 1 экз. | |
| Методика поверки | RPR2006/18CR/PR-18 МП | 1 экз. |
| * - поставляется по отдельному заказу | ||
осуществляется по документу RPR2006/18CR/PR-18 МП «Датчики мощности RPR2006CR, RPR2006PR, RPR2018CR, RPR2018PR. Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 12 ноября 2018 года.
Основные средства поверки:
- машина трехкоординатная измерительная мультисенсорная DELTEC LEOS 200, регистрационный номер в Федеральном информационном фонде 60863-15 или комплект для измерений соединителей коаксиальных КИСК 7, регистрационный номер в Федеральном информационном фонде 9864-85;
- анализатор электрических цепей векторный ZVA 24, регистрационный номер в Федеральном информационном фонде 37173-08;
- генератор сигналов SMB 100A с опцией B-106, диапазон частот от 9 кГц до 6 ГГц, регистрационный номер в Федеральном информационном фонде 64983-16;
- генератор сигналов Е8257D с опцией 1EU, диапазон частот от 250 кГц до 20 ГГц, регистрационный номер в Федеральном информационном фонде 53941-13;
- калибратор мощности СВЧ NRPC18, пределы допускаемой погрешности измерения мощности в диапазоне частот от 10 МГц 18 ГГц не более ± 2,5 %, регистрационный номер в Федеральном информационном фонде 54535-13;
- ваттметр поглощаемой мощности NRP18T; пределы допускаемой относительной погрешности измерения отношения двух уровней мощности одинаковой частоты в диапазоне частот от 0 до 18 ГГц ±0,3%, регистрационный номер в Федеральном информационном фонде 69958-17;
- аттенюатор ступенчатый ручной 8496B, регистрационный номер в Федеральном информационном фонде 60237-15;
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых датчиков мощности с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.
приведены в эксплуатационном документе.
ГОСТ Р 8.641-2014 Государственная поверочная схема для средств измерений мощности электромагнитных колебаний в коаксиальных и волноводных трактах в диапазоне частот от 0,03 до 37,5 ГГц
Техническая документация изготовителя
