| Номер в госреестре | 77619-20 |
| Наименование СИ | Резервуары стальные вертикальные цилиндрические |
| Обозначение типа СИ | РВС-5000 |
| Изготовитель | ЗАО "Дальтехмонтаж", г.Благовещенск |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары стальные вертикальные цилиндрические РВС-5000 предназначены для измерений объёма нефтепродуктов, а также для их приема, хранения и отпуска.
Тип резервуаров - стальные вертикальные цилиндрические.
Корпуса резервуаров имеют двенадцать горизонтальных поясов. Резервуар РВС-5000 (заводской номер 89246) оборудован теплоизоляцией, демонтируемой для проведения поверки.
Резервуары стальные вертикальные цилиндрические РВС-5000 (заводские номера 85856, 89246) расположены на территории ПАО «ВМТП» причал № 11 по адресу Приморский край, г. Владивосток, мкр. Эгершельд, ул. Строительная, д. 9.

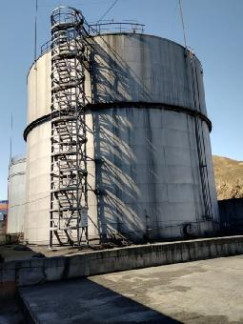

Общий вид резервуаров представлен на рисунке 1.
Рисунок 1 - Общий вид резервуаров а) зав. № 85856, б) зав. № 89246 Пломбирование резервуаров не предусмотрено.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, м3 | 5000 |
| Пределы допускаемой относительной погрешности при измерении вместимости, % | ± 0,10 |
| Наименование характеристики | Значение |
| Средний срок службы, лет, не менее | 20 |
| Измеряемая среда | нефтепродукты |
| Температура измеряемой среды, °С | от -60 до +50 |
| Условия эксплуатации: температура окружающего воздуха, °С атмосферное давление, кПа | от -50 до +50 от 84,0 до 106,7 |
наносится на титульный лист паспорта резервуара печатным способом. Комплектность средства измерений
Таблица 3 - Комплектность средств измерений
| Наименование | Обозначение | Количество |
| Резервуар стальной вертикальный цилиндрический | РВС-5000 | 2 шт. |
| Паспорт | - | 1 экз. |
осуществляется по документу ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки» (геометрический метод).
Основные средства поверки:
- рулетка измерительная металлическая с грузом РНГ (регистрационный № 43611-10), диапазон измерений от 0 до 20 м, класс точности 2;
- рулетка измерительная металлическая 2-го класса точности, Р20Н2К (регистрационный № 46391-11), диапазон измерений от 0 до 20 м, класс точности 2;
- толщиномер ультразвуковой УТ-301 (регистрационный № 29134-05), диапазон измерений от 0,5 до 300,0 мм, пределы допускаемой абсолютной погрешности ±0,1 мм;
- штангенциркуль 156 (регистрационный № 11333-88), диапазон измерений от 0 до 400 мм, пределы допускаемой абсолютной погрешности ±0,02 мм;
- линейка измерительная металлическая (регистрационный № 66266-16), диапазон измерений от 0 до 500 мм, пределы допускаемой абсолютной погрешности ±0,15 мм;
- нивелир с компенсатором DSZ3 (регистрационный № 29722-05), диапазон измерений от 0 до 360°, средняя квадратическая погрешность измерений превышения на 1 км двойного хода не более 2,5 мм.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и градуировочную таблицу рядом с подписью поверителя.
ГОСТ Р 8.903-2015 ГСИ. Масса нефти и нефтепродуктов. Методики (методы) измерений.
Нормативные документы, устанавливающие требования к резервуарам стальным вертикальным цилиндрическим РВС-5000
ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки
Приказ Федерального агентства по техническому регулированию и метрологии от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
| Зарегистрировано поверок | 3 |
| Поверителей | 2 |
| Актуальность данных | 10.06.2025 |
