Резервуары стальные вертикальные цилиндрические теплоизолированные РВС-30000, РВС-40000, 77613-20

Назначение

Резервуары стальные вертикальные цилиндрические теплоизолированные РВС-30000, РВС-40000 предназначены для измерения объема нефтепродуктов, а также для их приема, хранения и отпуска.

Описание

Тип резервуаров - стальные вертикальные цилиндрические теплоизолированные,

3    3

номинальной вместимостью 30000 м , 40000 м .

Резервуары представляют собой стальную конструкцию, состоящую из цилиндрической стенки с наружной теплоизоляцией, днища и крыши.

Цилиндрическая стенка резервуара РВС-30000 включает в себя девять цельносварных поясов полистовой сборки.

Цилиндрическая стенка резервуара РВС-40000 включает в себя одиннадцать цельносварных поясов полистовой сборки.

Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки, расположенные в нижней части резервуара.

Резервуары РВС-30000 с заводскими номерами 5, 6, 7, 8, 9, 10, 11, 12 и РВС-40000 с заводским номером 29 расположены по адресу: 188477, Ленинградская область, Кингисеппский район, Вистинское сельское поселение, Морской торговый порт Усть-Луга, комплекс наливных грузов, АО «Усть-Луга Ойл».

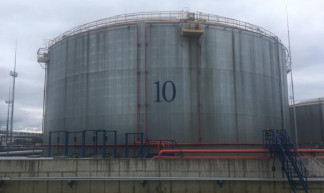

Общий вид резервуаров стальных вертикальных цилиндрических теплоизолированных РВС-30000, РВС-40000 представлен на рисунках 1 и 2.

Рисунок 2 - Общий вид резервуара РВС-40000

Пломбирование резервуаров стальных вертикальных цилиндрических теплоизолированных РВС-30000, РВС-40000 не предусмотрено.

Программное обеспечение

отсутствует.

Технические характеристики

Таблица 1 - Метрологические характеристики

Таблица 2 - Основные технические характеристики

Знак утверждения типа

наносится на титульный лист паспорта резервуара типографским способом.

Комплектность

Таблица 3 - Комплектность средства измерений

Поверка

осуществляется по документу МП 468-2019 «ГСИ. Резервуары стальные вертикальные цилиндрические теплоизолированные РВС-30000, РВС-40000. Методика поверки», утвержденному ФБУ «Пензенский ЦСМ» 30 октября 2019 г.

Основные средства поверки:

-    машина координатно-измерительная мобильная FARO Laser Scanner Focus S 70, регистрационный номер 70272-18;

-    рулетка измерительная металлическая 2-го класса точности РНГ, мод. Р50Н2Г, регистрационный номер 60606-15, верхний предел измерений 50 м;

-    рулетка измерительная металлическая 2-го класса точности TS20/2 регистрационный номер 22003-07, верхний предел измерений: 20 м;

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и в градуировочной таблице в виде оттиска поверительного клейма.

Сведения о методах измерений

отсутствуют.

Нормативные документы, устанавливающие требования к резервуарам стальным вертикальным цилиндрическим теплоизолированным РВС-30000, РВС-40000

Приказ Федерального агентства по техническому регулированию и метрологии от 07 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
