| Номер в госреестре | 77593-20 |
| Наименование СИ | Установка для поверки киловольтметров |
| Обозначение типа СИ | УПК-30ПТ |
| Изготовитель | АО "НИИ электронно-механических приборов" (НИИЭМП), г.Пенза |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Установка для поверки киловольтметров УПК-30ПТ (далее - установка) предназначена для воспроизведений и измерений напряжений постоянного тока
Принцип действия установки при воспроизведении напряжения основан на преобразовании напряжения питания в напряжение постоянного тока с регулируемой амплитудой, которое при помощи умножителя увеличивается до необходимого уровня с измерением методом. Принцип действия установки при измерении напряжения основан на методе омического деления с последующим измерением цифровым вольтметром.
Конструктивно установка выполнена в настольном исполнении и состоит из управляемого источника высокого напряжения Spellman SMS30P60, делителя напряжений постоянного тока ДНВ-30ПТ, киловольтметра цифрового СКВ-30ПТ и регулируемого источника опорного напряжения РИОН-10.
Функционально установка разделена на две части:
- источник высокого напряжения, состоящий из управляемого источника высокого напряжения Spellman SMS30P60 и регулируемого источника опорного напряжения РИОН-10;
- измеритель напряжений, состоящий из делителя напряжений постоянного тока ДНВ-30ПТ и киловольтметра цифрового СКВ-30ПТ.
Регулируемый источник опорного напряжения двухканальный РИОН-10 предназначен для питания управляемого источника высокого напряжения Spellman SMS30P60 стабилизированным постоянным напряжением и формирования управляющего напряжения на его входе.
В установке реализовано ручное и автоматизированное управление процессом измерения.

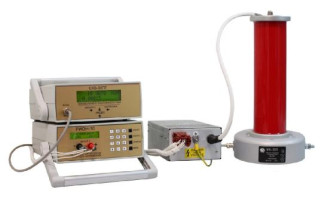

Общий вид средства измерений приведен на рисунке 1.
Обозначение мест пломбировки от несанкционированного доступа приведено на рисунке 2.
Место
пломбировки
| © * | у | |||
| ф | — | О | ||
| О | ||||
в)
а) - место пломбировки РИОН-10 и СКВ-30ПТ (вид снизу); б) - место пломбировки ДНВ-30ПТ (вид снизу); в - место пломбировки Spellman SMS30P60 (вид сбоку)
Рисунок 2 - Обозначение мест пломбировки от несанкционированного доступа
Уровень защиты ПО "высокий" в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационные данные ПО | SKV30PT |
| Версия ПО | не ниже v 1.0 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон воспроизведений и измерений напряжения постоянного тока, кВ | от 1 до 30 |
| Пределы допускаемой относительной погрешности воспроизведений напряжения постоянного тока, % | ±3,0 |
| Пределы допускаемой относительной погрешности измерений напряжения постоянного тока, % | ±0,1 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Напряжение переменного тока, В | от 215 до 224 |
| Частота переменного тока, Гц | 50 |
| Рабочие условия применения: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | от +15 до +25 от 30 до 80 от 84 до 106 |
| Г абаритные размеры (высота х ширина х глубина), мм - Spellman SMS30P60 - ДНВ-30ПТ - СКВ-30ПТ - РИ0Н-10 | 80x130x230 360x180x180 110x230x320 110x230x320 |
| Масса, кг | 40 |
| Средний срок службы, лет Средняя наработка на отказ, ч | 8 9000 |
наносится методом лазерной маркировки на этикетку, наклеиваемую на боковую панель приборной стойки установки и типографским способом на титульные листы эксплуатационной документации.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Управляемый источник высокого напряжения Spellman SMS30P60, зав.№ 001 | 1 шт. | |
| Делитель напряжений постоянного тока ДНВ-30ПТ, зав.№ 001 | РУКЮ.411522.016 | 1 шт. |
| Киловольтметр цифровой СКВ-30ПТ, зав.№ 001 | РУКЮ.411334.001 | 1 шт. |
| Регулируемый источник опорного напряжения РИОН-10, зав.№ 001 | РУКЮ.436614.004 | 1 шт. |
| Руководство по эксплуатации | РУКЮ.411723.007 РЭ | 1 шт. |
| Компакт-диск | РУКЮ.00389 | 1 шт. |
| Установка для поверки киловольтметров УПК-30ПТ. Методика поверки | МП 206.1-100-2019 | 1 экз. |
осуществляется по документу МП 206.1-100-2019 «Установка для поверки киловольтметров УПК-30ПТ. Методика поверки», утвержденному ФГУП «ВНИИМС» 13 сентября 2019 г. Основные средства поверки:
Государственный вторичный эталон единицы электрического напряжения постоянного тока в диапазоне измерения от минус 1 до минус 100 и от 1 до 100 кВ, регистрационный № 3.1.ZZM.350.2016;
Вольтметр универсальный В7-78/1, регистрационный № 52147-12.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к установке для поверки киловольтметров УПК-30ПТ
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»
Государственная поверочная схема для средств измерений электрического напряжения постоянного тока в диапазоне ±(1.. .500) кВ утвержденная приказом Федерального агентства по техническому регулированию и метрологии от «30» декабря 2019 г. № 3458
