| Номер в госреестре | 77544-20 |
| Наименование СИ | Резервуар вертикальный стальной цилиндрический |
| Обозначение типа СИ | РВСП-1000 |
| Изготовитель | АО "Газпромнефть-Терминал", г.Новосибирск |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуар вертикальный стальной цилиндрический РВСП-1000 предназначен для измерения объема, а также приема, хранения и отпуска нефти и нефтепродуктов.
Принцип действия резервуара вертикального стального цилиндрического РВСП-1000 основан на измерении объема нефти и нефтепродуктов в зависимости от уровня его наполнения. Резервуар представляет собой стальной сосуд цилиндрической формы с днищем и кровлей.
Тип резервуара - наземный вертикальный сварной со стационарной кровлей с понтоном (РВСП)
Заполнение и опорожнение резервуара осуществляется через приемо-раздаточные патрубки, расположенные в нижней части резервуара.
Резервуар вертикальный стальной цилиндрический РВСП-1000 с заводским номером 8 расположены на территории Омской нефтебазы по адресу: г. Омск, Пер. Нефтяной, д. 2

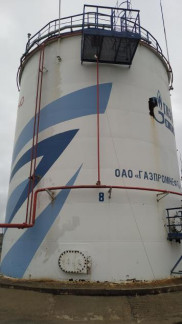

Общий вид резервуара вертикального стального цилиндрического РВСП-1000 представлен на рисунке 1.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| РВСП-1000 | |
| Номинальная вместимость, м3 | 1000 |
| Пределы допускаемой относительной погрешности определения вместимости резервуара (геометрический метод), % | ±0,20 |
Таблица 2 - Основные технические характеристики
| Наименование параметра | Значения |
| РВСП-1000 | |
| Условия эксплуатации: ° - температура окружающего воздуха, С - атмосферное давление, кПа | от -50 до +50 от 84,0 до 106,7 |
| Средний срок службы, лет, не менее | 20 |
наносится на титульный лист паспорта типографским способом. Комплектность средства измерений
Таблица 3
| Наименование | Обозначение | Количество |
| Резервуар вертикальный стальной цилиндрический РВСП-1000 | РВСП-1000 | 1 шт. |
| Паспорт | - | 1 экз. |
| Градуировочная таблица | - | 1 экз. |
осуществляется по документу ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки».
Основные средства поверки:
- рулетка измерительная металлическая 2 класса точности Р100У3К, предел измерений от 0 до 100 м, рег. № 51171-12;
- рулетка измерительная металлическая 2 класса точности Р30Н2Г, предел измерений от 0 до 30 м, рег. № 55464-13;
- толщиномер ультразвуковой А1207, диапазон измерения от 0,8 до 30,0 мм, рег. № 48244-11;
- термометр цифровой малогабаритный ТЦМ 9410, зонд ТТЦ01-180, диапазон измерений от минус 50 до плюс 200 °С, рег. № 32156-06;
- нивелир электронный SDL30, предел допускаемой средней квадратической погрешности измерений превышений на 1 км двойного хода, 2 мм, рег. № 19368-06.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельство о поверке и градуировочную таблицу.
МИ 3538-2015 «Рекомендация. ГСИ. Масса и объем нефтепродуктов. Методика измерений в резервуарах вертикальных стальных цилиндрических косвенным методом статических измерений на объектах ПАО «Газпромнефть». Регистрационный номер ФР.1.29.2015.21897.
Нормативные документы, устанавливающие требования к резервуару вертикальному стальному цилиндрическому РВСП-1000
Приказ Росстандарта № 256 от 7 февраля 2018 года «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки
| Зарегистрировано поверок | 2 |
| Поверителей | 1 |
| Актуальность данных | 25.07.2025 |
