| Номер в госреестре | 77456-20 |
| Наименование СИ | Резервуары стальные горизонтальные цилиндрические |
| Обозначение типа СИ | РГС-55 |
| Изготовитель | АО "Транснефть - Сибирь" Нефтеюганское УМН, г.Тюмень |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары стальные горизонтальные цилиндрические РГС-55 (далее - РГС) предназначены для измерения объема жидкости.
РГС представляют собой закрытые наземный горизонтальные цилиндрические сосуды с плоскими днищами, оснащенный люками, патрубками и съемной теплоизоляцией.
Резервуары стальные горизонтальные цилиндрические РГС-55, заводские номера 2 и 3, расположены на территории ЛПДС «Салым», Нефтеюганского УМН, АО «Транснефть-Сибирь».

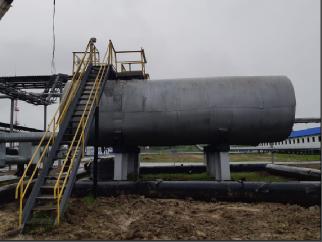

Общий вид РГС представлен на рисунке 1.
Рисунок 1 - Общий вид РГС
Пломбирование резервуаров стальных горизонтальных цилиндрических РГС-55 не предусмотрено.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, м3 | 55 |
| Пределы допускаемой относительной погрешности определения вместимости, % | ±0,25 |
| Таблица 2 - Основные технические характеристики | |
| Наименование характеристики | Значение |
| Условия эксплуатации: - температуры окружающего воздуха, °С - атмосферное давление, кПа | от -50 до +50 от 84,0 до 106,7 |
| Срок службы, лет | 30 |
наносится на титульный лист паспорта типографским способом.
Таблица 2 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар стальной горизонтальный цилиндрический | РГС-55 зав. № 2 | 1 экз. |
| Резервуар стальной горизонтальный цилиндрический | РГС-55 зав. № 3 | 1 экз. |
| Паспорт | 1 экз. | |
| Градуировочная таблица | 1 экз. |
осуществляется по документу ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки» геометрическим методом, при условии снятия теплоизоляции на время поверки.
Основные средства поверки:
- рулетка измерительная металлическая ЕХ20/5, рег. № 22003-07;
- рулетка измерительная металлическая РНГ мод. Р30Н2Г, рег. № 60606-15;
- нивелир оптико-механический с компенсатором В-40, рег. № 45563-10;
- рейка нивелирная телескопическая VEGA TS5M, рег. № 51835-12;
- штангенциркуль ТТТЦ-Т, рег. № 260-05;
- толщиномер ультразвуковой УТ-93П/1, рег. № 18374-10.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и в градуировочную таблицу на месте подписи поверителя.
отсутствуют.
Нормативные документы, устанавливающие требования к резервуарам стальным горизонтальным цилиндрическим РГС-55
Приказ Росстандарта от 07.02.2018 № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
ГОСТ 8.346-2000 ГСИ. Резервуары горизонтальные стальные цилиндрические. Методика поверки
| Зарегистрировано поверок | 2 |
| Поверителей | 1 |
| Актуальность данных | 26.10.2025 |
