| Номер в госреестре | 77449-20 |
| Наименование СИ | Гидрофоны |
| Обозначение типа СИ | 810х |
| Изготовитель | "Bruel & Kjaer Sound & Vibration Measurement A/S", Дания |
| Год регистрации | 2020 |
| Срок свидетельства | 10.02.2025 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Гидрофоны 810х (далее - гидрофоны) предназначены для измерений звукового давления в водной среде.
Принцип действия гидрофонов основан на прямом пьезоэлектрическом эффекте пьезокерамических материалов: при воздействии звукового давления на поверхность пьезокерамического элемента на его электродах возникает электрическое напряжение, пропорциональное действующему звуковому давлению.
Конструктивно гидрофоны представляют собой герметичный корпус, в котором размещены пьезокерамический чувствительный элемент (пьезоэлемент) и малошумящий кабель, заканчивающийся соединительным разъемом. Для обеспечения механической, гидролитической и химической защиты пьезоэлемент снаружи защищен слоем звукопрозрачного покрытия из хлоропренового каучука.
Гидрофоны выпускаются в четырёх модификациях 8103, 8104, 8105, 8106, которые отличаются геометрическими размерами, уровнем чувствительности к звуковому давлению и диапазоном рабочих частот.
Корпуса гидрофонов 8103 и 8104 выполнены из медно-никелевого сплава, гидрофонов 8106 - из алюминиево-бронзового сплава, корпус гидрофонов 8105 незащищенных металлических частей не имеет. Гидрофоны 8106 дополнительно имеют встроенный усилитель с постоянным коэффициентом усиления 10 дБ и не имеют встроенного кабеля. Гидрофоны 8104 и 8105 имеют соединительный разъем типа BNC, гидрофоны 8103 - типа 10-32 UNF, гидрофоны 8106 - типа JJ-0738 (B@K 7-pin plug).
Гидрофоны 8103, 8104 и 8105 могут использоваться в качестве излучателей звукового давления в водной среде.

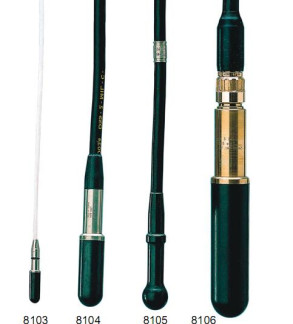

Общий вид гидрофонов представлен на рисунке.
Пломбирование гидрофонов не предусмотрено. Корпуса гидрофонов неразборные.
отсутствует.
Таблица 1 - Метрологические характеристики гидрофонов
| Наименование характеристики | Значение | |||
| Гидрофоны 8103 | Гидрофоны 8104 | Гидрофоны 8105 | Гидрофоны 8106 | |
| Диапазон рабочих частот, Гц | от 0,1 до 180000 | от 0,1 до 120000 | от 0,1 до 160000 | от 3 до 80000 |
| Уровень чувствительности на опорной частоте 250 Гц, дБ относительно 1 мкВ/Па* | 29±2 | 35±2 | 35±2 | 67±3 |
| Значение номинальной чувствительности на опорной частоте 250 Гц: - по напряжению, мкВ/Па* - по заряду, пКл/Па | 29 0,12 | 56 0,44 | 56 0,41 | 2240 |
| Неравномерность частотной характеристики чувствительности в диапазонах частот, дБ | 1,0 / -1,5 (от 0,1 Гц до 20 кГц) 1.5 / -6,0 (от 0,1 Гц до 100 кГц) 3.5 / -12,5 (от 0,1 Гц до 180 кГц) | ±1,5 (от 0,1 Гц до 10 кГц) ±4,0 (от 0,1 Гц до 80 кГц) 4,0 / -12,0 (от 0,1 Гц до 120 кГц) | 1,0 / -6,5 (от 0,1 Гц до 100 кГц) 3,5/ -10 (от 0,1 Гц до 160 кГц) | 0,5 / -3,0 (от 10 Гц до 10 кГц) 0,5 / -6,0 (от 7 Гц до 30 кГц) 6 / -10 (от 3 Гц до 80 кГц) |
| Неравномерность диаграммы направленности в горизонтальной плоскости, дБ | ±2 дБ (на частоте 100 кГц) | ±2 дБ (на частоте 100 кГц) | ±2 дБ (на частоте 100 кГц) | ±2 дБ (на частоте 20 кГц) |
| Неравномерность диаграммы направленности в вертикальной плоскости, дБ | ±4 дБ (на частоте 100 кГц) | ±2 дБ (на частоте 50 кГц) | ±2 дБ (на частоте 80 кГц в рабочем угловом секторе 270°) ±2,5 дБ (на частоте 100 кГц) | ±3 дБ (на частоте 20 кГц) |
| Температурный коэффициент чувствительности, дБ/оС, не более | 0,03 | 0,03 | 0,03 | 0,01 |
| Емкость (со встроенным стандартным кабелем), пФ, не менее* | 3700 | 7800 | 7250 | - |
| * - значения для приведены для гидрофонов 8103, 8104 и 8105 со стандартными кабелями, гидрофон 8106 не имеет встроенного кабеля | ||||
| Наименование характеристики | Значение | |||
| Гидрофоны 8103 | Гидрофоны 8104 | Гидрофоны 8105 | Гидрофоны 8106 | |
| Напряжение питания постоянного тока, В | - | - | - | от 12 до 24 |
| Потребляемая мощность, Вт, не более | - | - | - | 6 |
| Габаритные размеры (длина х диаметр), мм, не более: | 50 х 9,5 | 120 х 21 | 93 х 22 | 182 х 32 |
| Масса (со встроенным кабелем), кг, не более | 0,17 | 1,6 | 1,6 | 0,39 |
| Длина встроенного стандартного кабеля, м, не более | 6 | 10 | 10 | нет |
| Рабочие условия эксплуатации: температура окружающей среды, °С избыточное гидростатическое давление, МПа | от 0 до 40 от 0 до 4 | от 0 до 40 от 0 до 4 | от 0 до 40 от 0 до 10 | от 0 до 40 от 0 до 10 |
наносится на титульный лист эксплуатационной документации типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность гидрофонов
| Наименование | Обозначение | Количество |
| Гидрофон 810х | модификация по заказу | 1 шт. |
| Паспорт | - | 1 экз. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | - | 1 экз. |
осуществляется по документу МП 77449-20 «Инструкция. Гидрофоны 810х фирмы «Bruel & Kj^r Sound & Vibration Measurement A/S», Дания. Методика поверки», утвержденному ФГБУ «ГНМЦ» Минобороны России 13 сентября 2019 г.
Основные средства поверки:
рабочий эталон звукового давления в водной среде 2-го разряда в соответствии с приказом Федерального агентства по техническому регулированию и метрологии от 28 сентября 2018 г. № 2084 «Об утверждении государственной поверочной схемы для средств измерений звукового давления и колебательной скорости в водной среде» (диапазон рабочих частот от 0,1 Гц до 200 кГц, доверительная относительная погрешность градуировки измерительных гидрофонов при доверительной вероятности 0,95 не более 1 дБ);
измеритель иммитанса Е7-16 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 12843-96).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых гидрофонов с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде оттиска клейма.
приведены в эксплуатационном документе.
Приказ Федерального агентства по техническому регулированию и метрологии от 28 сентября 2018 г. № 2084 «Об утверждении государственной поверочной схемы для средств измерений звукового давления и колебательной скорости в водной среде»
Техническая документация фирмы «Bruel & Kj^r Sound & Vibration Measurement A/S»
| Зарегистрировано поверок | 2 |
| Поверителей | 1 |
| Актуальность данных | 24.10.2025 |
