| Номер в госреестре | 77347-20 |
| Наименование СИ | Резервуары стальные горизонтальные цилиндрические |
| Обозначение типа СИ | РГС-18, РГС-27, РГС-45 |
| Изготовитель | ПАО "Саратовский НПЗ" |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары стальные горизонтальные цилиндрические РГС-18, РГС-27, РГС-45 предназначены для измерения объема при приеме, хранении и отпуске нефти и нефтепродуктов.
Резервуары стальные горизонтальные цилиндрические РГС-18, РГС-27, РГС-45 представляют собой горизонтальные цилиндрические сварные стальные сосуды, оборудованные приемо-раздаточными патрубками и технологическими люками.
Заполнение и опорожнение резервуаров осуществляется через приемо-раздаточные патрубки.
Резервуары стальные горизонтальные цилиндрические РГС-18 №№ Е-3/1, Е-3/2, РГС-27 № Е-27, РГС-45 № Е-35 расположены: Российская Федерация, г. Саратов, ул. Брянская, д. 1.

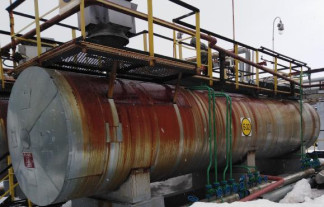

Общий вид резервуаров стальных горизонтальных цилиндрических РГС-18, РГС-27, РГС-45 представлен на рисунке 1.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | ||
| РГС-18 | РГС-27 | РГС-45 | |
| Номинальная вместимость, м3 | 18 | 27 | 45 |
| Пределы допускаемой относительной погрешности определения вместимости резервуара, % | ±0,25 | ||
Таблица 2 - Основные технические характеристики
| Средний срок службы, лет | 30 |
| Условия эксплуатации: о/~' - температура окружающего воздуха, С - атмосферное давление, кПа | от -50 до +50 от 84,0 до 106,7 |
наносится на титульный лист паспорта типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар стальной горизонтальный цилиндрический | РГС-18 | 2 шт. |
| РГС-27 | 1 шт. | |
| РГС-45 | 2 шт. | |
| Паспорт | - | 5 экз. |
осуществляется геометрическим методом по документу ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки».
Основные средства поверки:
- рулетка измерительная металлическая Р, Р20У2Г (регистрационный № 51171-12);
- рулетка измерительная металлическая Р, Р50У2К (регистрационный № 51171-12);
- толщиномер ультразвуковой ТЭМП-УТ1 с диапазоном измерений от 0,5 до 300 мм (регистрационный № 38230-08);
- штангенциркуль ШЦ-1-150-0,1 (регистрационный № 260-97);
- термометр ртутный стеклянный лабораторный ТЛ-6М № 2 КТ 1 (регистрационный № 298-92);
- линейка измерительная металлическая с диапазоном измерений от 0 до 500 мм (регистрационный № 20048-05).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельство о поверке и градуировочную таблицу.
Нормативные документы, устанавливающие требования к резервуарам стальным горизонтальным цилиндрическим РГС-18, РГС-27, РГС-45
Государственная поверочная схема для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости, утвержденная приказом Федерального агентства по техническому регулированию и метрологии (Росстандарт) от 07.02.2018 г. № 256
ГОСТ 8.346-2000 ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки
| Зарегистрировано поверок | 10 |
| Поверителей | 1 |
| Актуальность данных | 01.07.2026 |
