| Номер в госреестре | 77346-20 |
| Наименование СИ | Счетчики воды электронные |
| Обозначение типа СИ | "Пульсар" |
| Изготовитель | Общество с ограниченной ответственностью научно-производственное предприятие «ТЕПЛОВОДОХРАН» (ООО НПП «ТЕПЛОВОДОХРАН»), г. Рязань |
| Год регистрации | 2020 |
| Срок свидетельства | 03.02.2030 |
| МПИ (интервал между поверками) | 6 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Счетчики воды электронные «Пульсар» (далее - счетчики) предназначены для измерений объема холодной и горячей воды, протекающей в трубопроводах систем холодного и горячего водоснабжения.
Принцип действия счетчика состоит в измерении числа оборотов крыльчатки, вращающейся под действием потока протекающей воды. Количество оборотов крыльчатки пропорционально объему воды, протекающей через счетчик. Поток воды попадает в корпус счетчика через сетку и далее поступает в измерительную полость, внутри которой на специальных опорах вращается крыльчатка. Вода, пройдя зону вращения крыльчатки, поступает через выходное отверстие в выходной патрубок. Счетный механизм имеет электронный датчик оборотов крыльчатки. Сигнал с датчика поступает на микропроцессорное устройство, которое вычисляет объем воды, прошедшей через счетчик. Значение объема индицируется на индикаторном устройстве.
Конструктивно счетчики состоят из корпуса с резьбовым присоединением (проточной части), крыльчатки и счетного устройства с индикатором.
Счетчики выпускаются в следующих исполнениях:
Счетчик воды электронный «Пульсар» Х1-Ду Х2-Х3-Х4-Х5
Х1 - модель: Х — счетчик холодной воды; У — счетчик универсальный.
Х2 - диаметр условного прохода, Ду, мм: 15, 20.
Х3 - метрологический класс по ГОСТ Р 50193.1-92: В, С.
Х4 - виды интерфейсов связи: не указывается (без интерфейса), И - счетчик оснащен импульсным выходом; RS485 - счетчик оснащен интерфейсом RS485; M-Bus - счетчик оснащен интерфейсом M-Bus; Р - счетчик оснащен радиомодулем.
Х5 - монтажная длина, мм: 80 или 110 для Ду 15; 130 для Ду 20.
Счетчики опционально обеспечивают ведение архива и передачи его при помощи интерфейсов связи.
Счетчики предназначены для эксплуатации, как в качестве самостоятельного устройства, так и в составе информационных измерительных систем и информационно -вычислительных комплексов контроля и учета энергоресурсов.

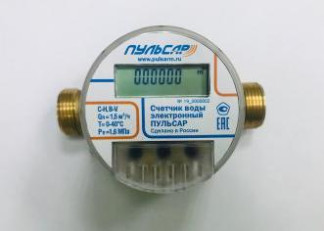

Внешний вид счетчиков представлен на рисунках 1 - 2
Защита от несанкционированного доступа обеспечивается конструкцией счетчиков.
Счетчики имеют встроенное программное обеспечение (ПО), которые устанавливается (прошивается) в памяти счетного механизма при изготовлении. В процессе эксплуатации ПО не может быть изменено, т.к. конструкция счетчиков исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Нормирование метрологических характеристик счетчиков проведено с учетом влияния
ПО.
Уровень защиты ПО и измерительной информации от преднамеренных и непреднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | WaterMeter2 V1 |
| Номер версии (идентификационный номер) ПО, не ниже | 1.0 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | |||||
| Диаметр условного прохода, Ду, мм | 15 | 20 | ||||
| Метрологический класс по ГОСТ Р 50193.1-92 | «А» | «B» | «С» | «А» | «B» | «С» |
| Номинальный расход qn, м3/ч | 1,5 | 1,5 | 1,5 | 2,5 | 2,5 | 2,5 |
| Максимальный расход qmax, м3/ч | 3,0 | 3,0 | 3,0 | 5,0 | 5,0 | 5,0 |
| Переходный расход qt, м3/ч | 0,15 | 0,12 | 0,0225 | 0,25 | 0,20 | 0,037 |
| Наименьший расход qmin, м3/ч | 0,06 | 0,03 | 0,015 | 0,1 | 0,05 | 0,025 |
| Порог чувствительности, м3/ч, не более | 0,020 | 0,010 | 0,007 | 0,030 | 0,017 | 0,012 |
| Пределы допускаемой относительной погрешности счетчиков в диапазоне расходов, %: - qmin < q < qt - qt < q < qmax | ±5,0 ±2,0 | |||||
| Потеря давления при qmax, МПа, не более | 0,1 | |||||
| Диапазоны температуры воды, °С: - для модели Х - для модели У | от 0 до +40 от 0 до +95 | |||||
| Давление измеряемой среды, МПа, не более | 1,6 | |||||
| Наименование характеристики | Значение | |
| Диаметр условного прохода, Ду, мм | 15 | 20 |
| Напряжение элемента питания постоянного тока, В | 3,0 (3,6) | |
| Срок службы элемента питания, лет, не менее | 6 | |
| Габаритные размеры счетчиков, мм, не более: - длина - ширина - высота | 80 или 110 72 75 | 130 72 80 |
| Масса, кг, не более | 0,47 | 0,5 |
| Рабочие условия эксплуатации: - диапазон температуры окружающей среды, °С - относительная влажность при 35 °С, %, не более - атмосферное давление, кПа | от +5 до +50 80 от 84 до 106,7 | |
| Резьба на корпусе счетчиков (трубная, цилиндрическая) | 3/4" | 1" |
| Резьба на штуцерах для присоединения к трубопроводу | 1/2" | 3/4" |
| Емкость индикаторного устройства, м3 | 999999,999999 | |
| Наименьшая цена деления, м3 | 0,000001 | |
| Средний срок службы, лет | 12 | |
наносится на переднюю панель счетного устройства фотохимическим (флексографическим, тампопечатью) и на титульный лист руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность счетчиков
| Наименование | Обозначение | Количество |
| Счетчик воды электронный | «Пульсар»* | 1 шт. |
| Руководство по эксплуатации | ЮТЛИ.407223.007 РЭ | 1 экз. |
| Методика поверки | МЦКЛ 0279 МП | 1 экз.** |
| Комплект монтажных частей и принадлежностей* | - | 1 шт. |
| текта монтажных частей и принадлежностей | ||
| * - Исполнение счетчика и наличие компл определяется договором на поставку. ** - По отдельному заказу. | ||
осуществляется по документу МЦКЛ.0279.МП «ГСИ. Счетчики воды электронные «Пульсар». Методика поверки», утвержденному ЗАО КИП «МЦЭ» 14.10.2019 г.
Основные средства поверки:
- рабочий эталон 3-го разряда (стационарный) в соответствии с ГПС (часть 1), утвержденной приказом Росстандарта от 07.02.2018 г. № 256, диапазон от 0,007 до 2,5 м /ч;
- рабочий эталон 3-го разряда (передвижной) в соответствии с ГПС (часть 1), утвержденной приказом Росстандарта от 07.02.2018 г. № 256, диапазон от 0,01 до 5 м3/ч.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых счетчиков с требуемой точностью.
Знак поверки наносится в соответствующий раздел руководства по эксплуатации и/или на бланк свидетельства о поверке.
приведены в эксплуатационном документе.
Приказ Росстандарта от 07.02.2018 г. № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
ЮТЛИ.407223.007 ТУ Счетчики воды электронные «Пульсар». Технические условия
