| Номер в госреестре | 77333-20 |
| Наименование СИ | Хроматографы газовые |
| Обозначение типа СИ | 7820A GC System |
| Изготовитель | "Agilent Technologies, Inc.", США; Завод-изготовитель "Agilent Technologies Shanghai Co. Ying Lun Road Ltd.", Китай |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Хроматографы газовые 7820A GC System (далее - хроматографы) предназначены для измерений содержания компонентов, входящих в состав органических и неорганических смесей веществ.
Принцип действия хроматографов основан на разделении компонентов пробы при её прохождении в потоке газа-носителя через хроматографическую колонку и регистрации аналитического сигнала от компонента с помощью детектора.
Хроматографы представляют собой стационарные настольные лабораторные приборы и состоят из основного блока, включающего термостат с детекторами и колонками, блока ввода проб, блока контроля газовых потоков и внешнего компьютера. На передней панели хроматографов имеется панель управления и дисплей. В хроматографах могут быть использованы как насадочные, так и капиллярные колонки. Хроматографы оснащены пламенно-ионизационным детектором (ПИД).
Пломбирование хроматографов не предусмотрено.

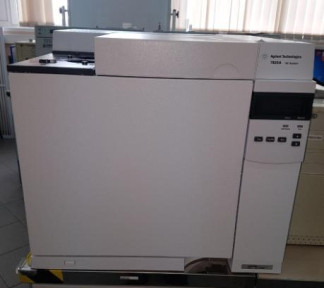

Общий вид хроматографов и место нанесения знака поверки приведены на рисунке 1.
Хроматографы оснащены встроенным ПО и автономным ПО OpenLab CDS.
Встроенное ПО является метрологически значимым.
К метрологически значимой части ПО OpenLab CDS относятся модули OpenLab CDS, OpenLab CDS Acqusition и OpenLab CDS Data Analysis.
Встроенное ПО и метрологически значимые части ПО OpenLab CDS выполняют следующие функции:
- управление хроматографом;
- настройку режимов работы;
- получение хроматограмм;
- обработку и хранение результатов измерений;
- построение градуировочных графиков;
- проведение диагностических проверок блоков хроматографа.
Встроенное ПО, кроме вышеперечисленных функций, осуществляет снятие и передачу данных с детекторов внешним устройствам.
Уровень защиты ПО OpenLab CDS от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014. Влияние ПО на метрологические характеристики учтено при их нормировании.
| Таблица 1- Идентификационные данные встроенного Г | [О |
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | встроенное ПО хроматографов газовых 7820A GC System |
| Номер версии (идентификационный номер) ПО | не ниже А.01.18 |
| Таблица 2 - Идентификационные данные П | Ю OpenLab CDS | ||
| Идентификационные данные (признаки) | Значение | ||
| Идентификационное наименование ПО | OpenLab CDS | OpenLab CDS Acqusition | OpenLab CDS Data Analysis |
| Номер версии (идентификационный номер) ПО | не ниже 2.2. | не ниже 2.2. | не ниже 2.2. |
Таблица 3 - Метрологические характеристики (уровень флуктуационных шумов нулевого сигнала, дрейф нулевого сигнала и предел детектирования_
| Детектор | Уровень флуктуацион-ных шумов нулевого сигнала, не более | Дрейф нулевого сигнала, не более | Предел детектирования, не более | Контрольное вещество |
| ПИД | 110-13 А | 2,5 10-1 А/ч | 4,510-12 г/с | Гексадекан |
Таблица 4- Относительное СКО выходного сигнала
| Детектор | Относительное СКО выходного сигнала, %, не более | |||
| автоматическое дозирование пробы | ручное дозирование пробы | |||
| по времени удерживания | по площади пика | по времени удерживания | по площади пика | |
| ПИД | 0,2 | 3,0 | 0,3 | 4,0 |
| Детектор | Относительное изменение выходного сигнала за 8 часов непрерывной работы, %, не более | |
| по времени удерживания | по площади пика | |
| ПИД | 0,8 | 5,0 |
Таблица 6 - Основные технические характеристики
| Наименование характеристики | Значение |
| Диапазон температур термостата колонок, °С | от to окружающего воздуха +4 до +450 °С |
| Напряжение сетевого питания частотой 50±3 Гц, В | 220+22-зз |
| Потребляемая мощность, В • А, не более | 2250 |
| Средний срок службы, лет | 8 |
| Наработка на отказ, ч, не менее | 5000 |
| Габаритные размеры (ДхШхВ), мм, не более | 490x560x510 |
| Масса, кг, не более: | 50,0 |
| Условия эксплуатации: о/~' -диапазон температур окружающего воздуха, С - относительная влажность окружающего воздуха (при температуре +25 оС), %, не более | от +15 до +30 80 |
наносится на титульный лист руководства по эксплуатации методом компьютерной графики и на лицевую панель корпуса хроматографа в виде наклейки.
Таблица 8 -Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Хроматограф газовый | 7820A GC System | 1 |
| Компьютер | — | 1 |
| Руководство по эксплуатации | - | 1 |
| Методика поверки | МП-242- 2215-2018 | 1 |
осуществляется по документу МП-242-2215-2018 «ГСИ. Хроматографы газовые моделей Intuvo 9000 GC System и 7820A GC System. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 14.06.2018 года.
Основные средства поверки:
- стандартные образцы состава гексадекана ГСО 7289-96.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых хроматографов с требуемой точностью.
Знак поверки наносится на лицевую панель хроматографа, как показано на рисунке 1 и (или) на свидетельство о поверке.
приведены в эксплуатационном документе; при использовании в сфере государственного регулирования обеспечения единства измерений, хроматографы применяются в соответствии с аттестованными методиками (методами) измерений.
Техническая документация изготовителя «Agilent Technologies, Inc.», США
| Зарегистрировано поверок | 14 |
| Поверителей | 5 |
