| Номер в госреестре | 77272-20 |
| Наименование СИ | Резервуары стальные вертикальные цилиндрические |
| Обозначение типа СИ | РВС-400, РВС-700 |
| Изготовитель | АО "АП Саратовский завод резервуарных металлоконструкций", г.Саратов |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары стальные вертикальные цилиндрические РВС-400, РВС-700 (далее -резервуары) предназначены для приема, хранения и измерений объема нефти и нефтепродуктов.
Принцип действия резервуаров основан на заполнении и сливе из них нефти и нефтепродуктов.
Резервуары представляют собой металлические сосуды в форме вертикальных цилиндров с плоскими днищами и стационарной кровлей, оборудованные приемно-раздаточными устройствами и люками.
Прием и выдача жидких углеводородных сред, воды и других жидкостей осуществляются через приемно - раздаточные устройства, расположенные в нижней части резервуаров.
Резервуар стальной вертикальный цилиндрический РВС-400 и резервуар стальной вертикальный цилиндрический РВС-700 отличаются между собой номинальной вместимостью и габаритными размерами.

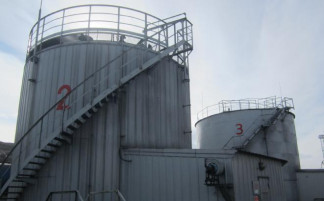

Общий вид резервуаров представлен на рисунке 1.
Таблица 1 - Метрологические характеристики резервуаров
| Наименование характеристики | Значение | |
| РВС-400 | РВС-700 | |
| Номинальная вместимость, м3 | 400 | 700 |
| Пределы допускаемой относительной погрешности вместимости (геометрический метод), % | ±0,2 | |
Таблица 2 - Основные технические характеристики резервуаров
| Наименование характеристики | Значение | |
| РВС-400 | РВС-700 | |
| Габаритные размеры, мм, не более: - высота | 8370 | 9770 |
| - диаметр | 8520 | 10430 |
| Рабочие условия измерений: - температура окружающего воздуха, °С | от -35 до 35 | |
| Средний срок службы, лет, не менее | 10 лет | |
наносится на титульный лист технического паспорта типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность резервуаров
| Наименование изделия | Количество |
| Резервуар стальной вертикальный цилиндрический РВС-400 с зав. № 2 | 1 шт. |
| Резервуар стальной вертикальный цилиндрический РВС-700 с зав. № 3 | 1 шт. |
| Технический паспорт | 2 экз. |
осуществляется по документу ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки».
Основные средства поверки:
- рулетка измерительная металлическая с грузом Р30Н2Г (регистрационный номер в Федеральном информационном фонде 43611-10);
- нивелир оптический RGK C-24 (регистрационный номер в Федеральном информационном фонде 71053-18);
- рейка нивелирная телескопическая RGK TS-3 регистрационный номер в Федеральном информационном фонде 74098-19);
- рулетка измерительная металлическая Fisco (регистрационный номер в Федеральном информационном фонде 67910-17);
- толщиномер ультразвуковой А1207 (регистрационный номер в Федеральном информационном фонде 21702-01);
- линейка измерительная металлическая (регистрационный номер в Федеральном информационном фонде 20048-05).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельство о поверке и градуировочную таблицу.
отсутствуют.
Нормативные документы, устанавливающие требования к резервуарам стальным вертикальным цилиндрическим РВС-400, РВС-700
Приказ Росстандарта от 7 февраля 2018 г. № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки
