| Номер в госреестре | 77146-19 |
| Наименование СИ | Резервуары горизонтальные цилиндрические |
| Обозначение типа СИ | РТ |
| Изготовитель | Акционерное общество «ПЕТРОНЕФТЬСПЕЦКОНСТРУКЦИЯ» (АО «ПЕТРОНЕФТЬСПЕЦКОНСТРУКЦИЯ»), г. Санкт-Петербург |
| Год регистрации | 2019 |
| Срок свидетельства | 26.12.2029 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары горизонтальные цилиндрические РТ (далее - резервуары) предназначены для измерений объема нефти и нефтепродуктов.
Принцип действия резервуаров основан на заполнении их или сливе из них нефти и нефтепродуктов.
Резервуары состоят из горизонтального стального цилиндрического сосуда с коническими днищами, сверху оснащенного технологическим отсеком. Технологический отсек резервуаров служит для установки запорной арматуры, подсоединения технологических трубопроводов, подсоединения входных и выходных линий.
Резервуары выпускаются в модификациях с одностенным или двустенным корпусами, односекционные или двухсекционные, для наземной или подземной установки, в теплоизолированном кожухе или без него.

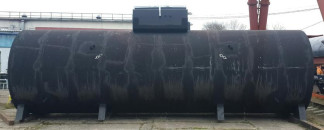

Общие виды резервуаров представлены на рисунке 1.
Пломбирование резервуаров не предусмотрено.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | |||||||||
| РТ5 | РТ10 | РТ15 | РТ20 | РТ25 | РТ30 | РТ40 | РТ50 | РТ60 | РТ75 | |
| Номинальная вместимость, м3 | 5 | 10 | 15 | 20 | 25 | 30 | 40 | 50 | 60 | 75 |
| Пределы допускаемой относительной погрешности при измерении объема, % | ±0,25 | |||||||||
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение | |||||||||
| РТ5 | РТ10 | РТ15 | РТ20 | РТ25 | РТ30 | РТ40 | РТ50 | РТ60 | РТ75 | |
| Количество секций, не более | 1 | 1 | 1 | 2 | 2 | 3 | 3 | 3 | 3 | 3 |
| Габаритные размеры, мм, не более - диаметр - длина | 2180 2460 | 2800 3860 | 2800 5360 | 2800 6960 | 2800 8560 | 2800 10160 | 2800 13660 | 2800 13860 | 2800 15260 | 3240 14160 |
| Объем межстен-ного пространства, м3, не более | 0,4 | 0,6 | 0,7 | 0,75 | 0,83 | 0,9 | 1,1 | 1,6 | 1,7 | 1,9 |
| Масса резервуара, кг, не более | 2900 | 3600 | 4200 | 5150 | 5400 | 7000 | 7600 | 10400 | 12700 | 15000 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации для всех модификаций: - температура окружающей среды при эксплуатации, °С - относительная влажность воздуха, %, не более - атмосферное давление, кПа - максимальное избыточное давление в резервуаре, МПа | от -60 до +40 98 от 84 до 106 0,07 |
| Средний срок службы, лет | 10 |
наносится на титульный лист паспорта печатным способом, а также на информационную табличку, размещенную в технологическом отсеке, ударным способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар горизонтальный цилиндрический | РТХХ-Х | 1 шт. |
| Резервуар горизонтальный цилиндрический РТ. Паспорт | АНСЖ 00.00.000ПС | 1 экз. |
| Руководство по монтажу и эксплуатации | АНСЖ 00.00.000РЭ | 1 экз. |
осуществляется по документу ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки».
Основные средства поверки:
- комплекс градуировки резервуаров ТОКАР (регистрационный номер 33536-06);
- рулетка измерительная с грузом 2-го класса точности по ГОСТ 7502-98, верхний предел измерений не менее 5 м;
- рулетка измерительная, 2-го класса точности по ГОСТ 7502-98;
- линейка измерительная металлическая по ГОСТ 427-75, диапазон измерений от 0 до 500 мм;
- термометр ртутный стеклянный лабораторный ТЛ-4 (регистрационный номер 303-91);
- толщиномер ультразвуковой ТУЗ-2 (регистрационный номер 24011-13).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к резервуарам горизонтальным цилиндрическим РТ
Приказ Росстандарта № 256 от 7 февраля 2018 года «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
ТУ 25.21.12-001-46270555-2018 «Резервуары горизонтальные цилиндрические типа «РТ». Технические условия, с изм. 1
