| Номер в госреестре | 77088-19 |
| Наименование СИ | Резервуары вертикальные стальные |
| Обозначение типа СИ | РВС-1000 |
| Изготовитель | ООО "ЮГПИЩЕПРОМ", г.Волгодонск |
| Год регистрации | 2019 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары вертикальные стальные РВС-1000 предназначены для измерения объема в зависимости от уровня наполнения, а также приема, хранения и отпуска нефтепродуктов.
Принцип работы резервуаров основан на заполнении и опорожнении нефтепродуктом через приемо-раздаточные патрубки, расположенные в нижней части резервуара.
Резервуары представляют собой стальные вертикальные конструкции цилиндрической формы с днищем и крышей. Цилиндрическая стенка резервуаров включает в себя восемь цельносварных поясов.
Резервуары вертикальные стальные расположены на СП Ново - Александровского месторождения ООО «РНГК Саратов», 12км. от с. Иваниха, Перелюбского района, Саратовской области (РВС-1000 заводские номера 8-12, 9-12).

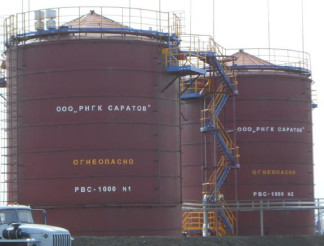

Общий вид резервуаров представлен на рисунке 1.
отсутствует.
| Наименование характеристики | Значение |
| РВС-1000 | |
| Номинальная вместимость, м3 | 1000 |
| Пределы допускаемой относительной погрешности определения вместимости резервуара (геометрический метод) , % | ± 0,2 |
| Условия эксплуатации: - температура окружающей среды, °С - атмосферное давление, кПа | от - 40 до + 45 от 98,0 до 104,0 |
наносится на титульный лист паспорта типографским способом. Комплектность средства измерений
Таблица 2 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар вертикальный стальной | РВС-1000 зав. №№ 8-12, 9-12 | 2 шт. |
| Паспорт | - | 2 экз. |
| Градуировочная таблица | - | 2 экз. |
осуществляется по документу ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки».
Основные средства поверки:
- рулетка измерительная металлическая 2-го класса точности Р20Н2Г, с верхним пределом измерений 20 м, регистрационный № 55464-13;
- рулетка измерительная металлическая 2-го класса точности Р50У2К, предел измерений 50 м, регистрационный № 55464-13;
- толщиномер ультразвуковой ТУЗ-2, диапазон измерений от 0,6 до 30 мм, погрешность ± 0,1 мм, регистрационный № 24011-08;
- нивелир оптико-механический с компенсатором VEGA L30, регистрационный № 50514-12;
- рейка нивелирная телескопическая VEGA TS4M, регистрационный № 51835-12;
- штангенциркуль 2-го класса точности ТТТЦ-ТТ, регистрационный № 22088-07;
- анемометр цифровой переносной АП1М, регистрационный № 24079-08
- прибор комбинированный Testo 622, регистрационный № 53505-13.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и в градуировочной таблице резервуара в месте подписи поверителя.
МИ-01. РНГК. “Масса нетто нефти. Методика измерений косвенным методом статических измерений в резервуарах стальных вертикальных вместимостью 1000м3” регистрационный № ФР.1.29.2019.32688.
Нормативные документы, устанавливающие требования к резервуарам вертикальным стальным РВС-1000
Приказ № 256 от 07.02.2018 г. «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки
