| Номер в госреестре | 76931-19 |
| Наименование СИ | Комплексы цифровой радиографии |
| Обозначение типа СИ | ЦИФРАКОН |
| Изготовитель | Общество с ограниченной ответственностью «Центр Цифра» (ООО «Центр Цифра»), г. Санкт-Петербург |
| Год регистрации | 2019 |
| Срок свидетельства | 23.12.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплексы цифровой радиографии ЦИФРАКОН (далее - комплексы) предназначены предназначенных для измерений поперечных линейных размеров дефектов сварного соединения.
Принцип действия комплексов основан на методе радиографического контроля сварных соединений из металлов и их сплавов. Источник рентгеновского излучения помещается с внутренней стороны контролируемого объекта напротив сварного шва. Снаружи контролируемого объекта вдоль шва устанавливается детектор рентгеновского излучения. При этом рентгеновское изображение сварного шва передается на персональный компьютер (ПК) оператора-дефектоскописта в режиме реального времени, при наличии беспроводной связи между детектором и ПК, или накапливается в памяти детектора.
Далее, оператор-дефектоскопист на ПК, устанавливает маркеры по краям дефекта, между которыми ПО вычисляет расстояние. Для вычисления расстояния ПО использует эквивалентные размеры пикселя, полученные в процессе предварительной настройки по настроечному образцу с известными размерами, прикрепленному к сварному шву непосредственно перед контролем.
Комплекс состоит из детектора рентгеновского излучения, блока питания детектора, встроенной памятью, блока беспроводной связи, микрофона, установленного в герметичном корпусе, зарядного устройства с блоком беспроводной связи, персонального компьютера с программным обеспечением DiSoft .

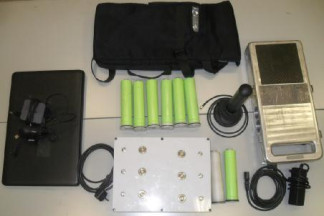

Общий вид комплекса представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа представлена на рисунке 2.
Рисунок 2 - Место нанесения пломбировки от несанкционированного доступа.
Место нанесения пломбировки
цифра. Не вск| Нп гаранта.
Программное обеспечение DiSoft, входящее в состав комплексов, позволяет отображать на экране ПК полученное изображение контроля, проводить линейные измерения размеров дефектов на полученном изображении, выполнять настройку на контроль.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО.
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | DiSoft |
| Номер версии (идентификационный номер) ПО | 002.034 и выше |
| Цифровой идентификатор ПО | -- |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений линейных размеров дефектов, мм | от 0,5 до 145,0 |
| Предел допускаемой абсолютной погрешности измерений линейных размеров дефектов, мм | ±(0,25+0,01L), где L - измеренный размер дефекта, мм |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Средний срок службы, лет, не менее | 10 |
| Время автономной работы, час, не менее | 2 |
| Габаритные размеры электронного блока (длина х ширина х высота), мм, не более | 442x202x67 |
| Размер активной части детектора, мм, не менее | 146x146 |
| Масса электронного блока с батареями питания, кг, не более | 4,9 |
| Условия эксплуатации: Температура окружающей среды, оС Относительная влажность воздуха при температуре +25 оС, %, не более Атмосферное давление, кПа | от +15 до +35 80 от 84 до 107 |
наносится на титульный лист руководства по эксплуатации методом печати и на заднюю панель комплекса способом наклеивания этикетки.
Таблица 4 - Комплектность комплексов
| Наименование | Обозначение | Количество, шт. |
| Комплекс цифровой радиографии ЦИФРАКОН | - | 1 шт. |
| Транспортировочный кейс | - | 1 шт. |
| Зарядное устройство с блоком беспроводной связи | - | 1 шт. |
| Сменные аккумуляторы питания | - | 6 шт. |
| Антенна беспроводной связи на магнитном основании с кабелем 5 м. | - | 1 шт. |
| Блок питания детектора с кабелем питания 25 м. | - | 1 шт. |
| Утеплительный чехол детектирующего блока | - | 1 шт. |
| Противоударный чехол детектирующего блока * | - | 1 шт. |
| Переходник для подключения детектирующего блока к блоку питания | - | 1 шт. |
| Переходник перемычка для питания детектирующего блока от блока питания | - | 1 шт. |
| Ноутбук с блоком питания и предустановленным ПО DiSoft© | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Паспорт | - | 1 экз. |
| Методика поверки | МП 087.Д4-18 | 1 экз. |
| * Количество определяется требованиями заказа | - |
осуществляется по документу МП 087.Д4-18 «ГСИ. Комплексы цифровой радиографии ЦИФРАКОН. Методика поверки», утвержденному ФГУП «ВНИИОФИ» 11 декабря 2018 г Основные средства поверки:
- меры длины концевые плоскопараллельные набор № 1 (рег. № 432-50).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.
приведены в эксплуатационном документе.
ТУ 4276-003-18299092-2016 Комплексы цифровой радиографии ЦИФРАКОН Технические условия
| Зарегистрировано поверок | 633 |
| Поверителей | 9 |
| Актуальность данных | 06.12.2024 |
