| Номер в госреестре | 76796-19 |
| Наименование СИ | Фурье-спектрометры инфракрасные |
| Обозначение типа СИ | Nicolet iS20 |
| Изготовитель | "Thermo Fisher Scientific", США |
| Год регистрации | 2019 |
| Срок свидетельства | 10.12.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Фурье - спектрометры инфракрасные модели Nicolet iS20 (далее - спектрометры) предназначены для измерений оптических спектров пропускания органических и неорганических веществ по шкале волновых чисел в инфракрасном диапазоне.
Принцип действия спектрометров основан на определении разности хода между интерферирующими лучами при перемещении зеркал в двухлучевом интерферометре. Контроль положения и скорости движения зеркал интерферометра осуществляется с использованием встроенного вспомогательного маломощного лазера.
Регистрируемый световой поток на выходе интерферометра (интерферограмма) представляет собой Фурье-образ регистрируемого оптического спектра. Сам спектр (в шкале волновых чисел) получается после выполнения специальных математических расчетов над интерферограммой (обратное преобразование Фурье). Для устранения артефактов преобразования автоматически применяются процедура аподизации и фазовой коррекции. Все функции по регистрации интерферограммы, преобразованию Фурье, управлению спектрометром и математической обработке спектров выполняются русскоязычной программой «OMNIC».
Конструктивно спектрометры выполнены в виде стационарного автоматизированного настольного прибора с отдельно устанавливаемым персональным компьютером. Спектрометры состоят из оптического блока, включающего регенерируемый осушитель внутреннего объема прибора, цветной индикатор влажности и систему программного контроля влажности, а также встроенную систему самодиагностики и информирования о техническом состоянии прибора через управляющую программу и с помощью индикаторов на корпусе. Спектрометры имеют возможность подключения внешних приставок (ИК микроскопа и блока сопряжения с приборами для термогравиметрического анализа), установки детекторов и источников, предоставляемых по требованию заказчика.
Корпус спектрометров герметичный, с возможностью продувки сухим газом для полного устранения влияния атмосферных паров. На корпусе установлена сенсорная панель управления (рисунок 1), предназначенная для запуска типовых операций и процедур без обращения к персональному компьютеру (далее - ПК). ПК устанавливается отдельно, предоставляется по требованию заказчика.
Спектрометры имеют сменные приставки, жидкостные и газовые кюветы, поставляемые дополнительно по требованию заказчика.

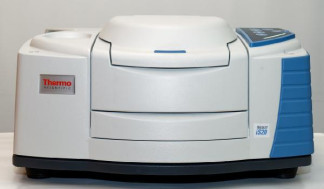

Общий вид спектрометров с обозначением места нанесения знака поверки представлен на рисунке 1.
Пломбирования спектрометров не предусмотрено.
ГА1
В спектрометрах используется программное обеспечение OMNIC на русском языке (далее - ПО), предназначенное для настройки параметров измерения, проверки рабочего состояния прибора, обработки выходной информации, построение графиков, печати и сохранения результатов анализа. Результаты измерений выводятся на экран персонального компьютера (далее - ПК). Несанкционированный доступ к программному обеспечению исключён посредством ограничения прав учетной записи пользователя. Имеются 4 уровня доступа: администратор, методист, аналитик, оператор.
Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 1.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | OMNIC |
| Номер версии (идентификационный номер) ПО | 9.8.00 и выше |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Спектральный диапазон измерений по шкале волновых чисел, см-1 | от 3100 до 500 |
| Пределы допускаемой абсолютной погрешности измерений по шкале волновых чисел, см-1 | ±1,0 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Спектральный диапазон показаний по шкале волновых чисел, см-1: - стандартный 1) - расширенный 2) | от 8300 до 350 от 11000 до 375 |
| Точность по шкале волновых чисел, см-1 | ±0,02 |
| Воспроизводимость по шкале волновых чисел, см-1 | ±0,0008 |
| Отношение сигнал-шум, не менее: - при стандартных условиях без продувки - при продувке сухим газом (точка росы -72 оС) | 10000:1 50000:1 |
| Диапазон показаний: - оптической плотности, Б - спектрального коэффициента направленного пропускания (СКНП), % | от -6 до 6 от 0 до 100 |
| Наименование характеристики | Значение |
| Спектральное разрешение, см-1 | 0,25; 0,5; 1,0; 2,0; 4;0; 8,0; 16,0; 32,0 |
| Максимальная скорость сканирования, спектров/сек, не менее | 40 |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | от 100 до 240 от 50 до 60 |
| Потребляемая мощность, В А, не более | 110 |
| Габаритные размеры средства измерений, мм, не более: - высота - ширина - длина | 250 550 570 |
| Масса, кг, не более | 32 |
| Условия эксплуатации: »-» о/"ч - температура окружающей среды, С - относительная влажность, %, не более - атмосферное давление, кПа | от +18 до +35 80 от 84 до 106 |
| 1) Для базовой конфигурации спектрометра; 2) При наличии дополнительного оборудования, поставляемого по требованию заказчика. | |
наносится на титульный лист руководства по эксплуатации методом печати и на корпус спектрометров методом наклеивания.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество | |
| Основной комплект поставки | |||
| Фурье - спектрометр инфракрасный модели Nicolet iS20 | - | 1 шт. | |
| USB-кабель | - | 1 шт. | |
| Блок питания | - | 1 шт. | |
| Сетевой шнур | - | 1 шт. | |
| Отвертка комбинированная | - | 1 шт. | |
| DVD-диск с программным обеспечением OMNIC | - | 1 шт. | |
| Руководство по эксплуатации | - | 1 экз. | |
| Методика поверки | МП 035.Д4-19 | 1 экз. | |
| Дополнительное оборудование, поставляемое по требованию заказчика | |||
| Набор оборудования для пробоподготовки и пробоотбора | - | По требованию | |
| Жидкостные и газовые кюветы | - | По требованию | |
| Приставка диффузного отражения | - | По требованию | |
| Приставка зеркального отражения | - | По требованию | |
| Приставка для подключения волоконно-оптического зонда | - | По требованию | |
| Наименование | Обозначение | Количество |
| Приставка однократного нарушенного полного внутреннего отражения (НПВО) с кристаллами из селенида цинка (ZnSe), алмаза (С) и германия (Ge) | - | По требованию |
| Приставка многократного нарушенного полного внутреннего отражения (МНПВО) с кристаллами из селенида цинка (ZnSe), алмаза (С) и германия (Ge) | - | По требованию |
| Приставка - микроскоп для исследования микрообъектов и микровключений | - | По требованию |
| Приставка для сопряжения спектрометра с прибором термогравиметрического анализа (ТГА) для анализа отходящих газов | - | По требованию |
| Интегрирующая сфера с устройством вращения пробы для исследования порошков и гранул | - | По требованию |
| Микрокювета для раздавливания образцов между алмазными окнами | - | По требованию |
| Конденсор луча для исследования мелких объектов | - | По требованию |
| Магнитные и пружинные держатели проб | - | По требованию |
| Нагреваемая прессформа для исследования термопластичных полимеров | - | По требованию |
| Компьютер | - | По требованию |
| Принтер | - | По требованию |
осуществляется по документу МП 035.Д4-19 «ГСИ. Фурье - спектрометры инфракрасные модели Nicolet iS20. Методика поверки», утвержденному ФГУП «ВНИИОФИ» «13» мая 2019 г. Основные средства поверки:
Мера волнового числа МВЧ-001 (регистрационный номер в Федеральном информационном фонде 67321-17).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на корпус спектрометра (место нанесения указано на рисунке 1).
приведены в эксплуатационном документе.
ГОСТ Р 8.763-2011 ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне от 110-9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм Техническая документация «Thermo Fisher Scientific», США
| Зарегистрировано поверок | 24 |
| Поверителей | 7 |
| Актуальность данных | 24.10.2025 |
