| Номер в госреестре | 76687-19 |
| Наименование СИ | Расходомеры электромагнитные (интеллектуальные) |
| Обозначение типа СИ | MGG |
| Изготовитель | "Kai Feng Weili Flow Instrument Co., LTD.", Китай |
| Год регистрации | 2019 |
| Срок свидетельства | 29.11.2024 |
| МПИ (интервал между поверками) | 3 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Расходомеры электромагнитные MGG (интеллектуальные), (далее расходомеры) предназначены для измерения объёмного расхода электропроводящих жидкостей с удельной электрической проводимостью от 5 мкСм/см и выше, с содержанием воздуха или взвешенных частиц до 1% объемного содержания в полностью заполненных трубопроводах.
Принцип работы расходомера основан на законе электромагнитной индукции: в электропроводящей жидкости, движущейся в магнитном поле, индуцируется электродвижущая сила (ЭДС) пропорциональная скорости потока жидкости.
Расходомеры состоят из первичного преобразователя расхода (далее - НИР) и электронного преобразователя (далее - ЭП). ППР состоит из участка трубопровода из немагнитного материала, покрытого внутри диэлектрическим материалом (футеровка), и двух электродов, расположенных на противоположных стенках внутри ППР. Материал футеровки подбирается в зависимости от температуры и агрессивности измеряемой среды. Датчики данного исполнения представляют собой втулку из немагнитного материала, в нижней части которой находится измерительный элемент. С внешней стороны измерительного элемента размещены электроды для измерения ЭДС, с внутренней стороны - встроенные магнитные катушки. Верхняя часть втулки имеет присоединительный элемент для установки расходомера в трубопровод. Сигнал с электродов поступает в ЭП, где усиливается и обрабатывается, после чего формируются выходные сигналы, несущие информацию о расходе.
ЭП обеспечивает питание обмоток возбуждения ППР, а также преобразует измеренную электродами датчика ЭДС в аналоговые, частотно-импульсные и цифровые выходные сигналы. Связь с внешним компьютером осуществляется через порт RS485, а также RS232, Hart и Fieldbus, которые устанавливаются по отдельному заказу.
Расходомеры могут выполнять измерение объёмного расхода жидкости в прямом и обратном направлении с выдачей информации о направлении потока. ЭП оснащен трёхстрочным жидкокристаллическим дисплеем с возможностью отображения мгновенного значения расхода и накопленного объема жидкости в двух направлениях и их разности.
ЭП отличаются по способу соединения с ППР: непосредственно на корпусе ППР (интегральное исполнение) или раздельные (разнесенное исполнение).
MGG/XXX
— А - с автономным питание
- F - фланцевый, O - обжимной, D - вставной, S - санитарный
- C - разнесенное исполнение, I - интегральное исполнение

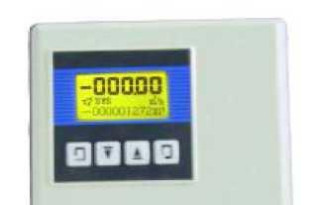

Общий вид расходомеров представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.
Встроенное ПО выполняет функции обработки измерительной информации и отображения ее на жидкокристаллическом дисплее, а также преобразования её в виде нормированных сигналов (токовых и/или частотно-импульсных) цифровых.
Программное обеспечение (далее - ПО) расходомеров является метрологически значимым, расположено на постоянном запоминающем устройстве (ПЗУ), встроенном в микроконтроллер ЭП. ПО защищено от преднамеренных изменений с помощью пароля.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «средний» по Р 50.2.077-2014. Идентификационные данные ПО приведены в таблицах 1, 2, 3.
Таблица 1 - Идентификационные данные ПО для MGG/CF, MGG/CO, MGG/CD, MGG/CS
| Идентификационные данные (признаки) | Значения |
| Идентификационное наименование ПО | MAG9K4CH V7.8. |
| Номер версии (идентификационный номер) ПО | V7.8. |
Таблица 2 - Идентификационные данные ПО для MGG/IF, MGG/IO, MGG/ID, MGG/IS
| Идентификационные данные (признаки) | Значения |
| Идентификационное наименование ПО | Q31F2005 |
Таблица 3 - Идентификационные данные ПО для MGG/IFA, MGG/IOA, MGG/IDA, MGG/ISA
| Идентификационные данные (признаки) | Значения |
| Идентификационное наименование ПО | W803-M V1.1. |
Технические и метрологические характеристики расходомеров представлены в таблицах
4, 5.
Таблица 4 - Основные метрологические характеристики_
| Наименование характеристики | Значение | |||
| MGG/CF MGG/IF MGG/IFA | MGG/CD MGG/ID MGG/IDA | MGG/CO MGG/IO MGG/IOA | MGG/CS MGG/IS MGG/ISA | |
| Диаметр условного прохода (Ду) | от 15 до 400 | от 200 до 800 | от 15 до 200 | от 15 до 100 |
| Диапазон измерений объемного расхода жидкости, м3/ч | от 0,19 до 3166,0 | от 33,90 до 12666,90 | от 0,19 до 593,0 | от 0,19 до 333,0 |
| Пределы допускаемой относительной погрешности измерений объёма и объёмного расхода (в диапазоне скорости потока от 0,3 до 7,0 м/с), % | ± 0,5; ± 0,3* | ± 1,0 | ± 0,5; ± 0,3* | ± 0,5; ± 0,3* |
| Цена младшего разряда индикатора при измерении объема, м3 | 0,001 | |||
| Давление измеряемой среды, МПа, не более | 25 | 1,6 | 4 | 4 |
| Диапазон температур измеряемой среды, °С | от -20 до +160 | |||
| * - по специальному заказу | ||||
| Наименование характеристики | Значение |
| Габаритные размеры электронного преобразователя | |
| раздельного типа, мм, не более | |
| - длина | 160 |
| -ширина | 70 |
| -высота | 240 |
| Габаритные размеры первичного преобразователя расхода, мм не более | |
| - длина | 800 |
| -ширина -высота | 1015 1120 |
| Параметры электрического питания: | |
| - напряжение переменного тока, В | 220+20 -110 |
| - частота переменного тока, Гц | 50/60 |
| - напряжение постоянного тока, В | от 3,6 до 36 |
| Потребляемая мощность, Вт, не более | 20 |
| Ёмкость цифрового отсчетного устройства объема | 999999999 |
| жидкости, м | |
| Выходные сигналы: - частотный, Гц | от 1 до 5000 от 0 до 5000 от 0 до 10 |
| - импульсный, имп/с - токовый, мА | |
| от 4 до 20 | |
| Длина кабеля между ППР и ЭП, м, не более | 100 |
| Масса ЭП, кг, не более | 3 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от -10 до +60 |
| - относительная влажность воздуха, % | от 5 до 70 |
| - атмосферное давление, кПа | от 84 до 107 |
| Средний срок службы, лет | 10 |
| Средняя наработка на отказ, ч | 50000 |
наносится на табличку ППР и ЭП фотохимическим методом или методом лазерной гравировки, а также на титульный лист руководства по эксплуатации и паспорта типографским способом.
Комплектность
Таблица 6 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Расходомер электромагнитный MGG | 1 шт. | |
| Методика поверки | МП 208-017-2019 | 1 экз. |
| Руководство по эксплуатации | 1 экз. | |
| Паспорт | 1 экз. | |
| Комплект монтажных и запасных частей | по заказу | |
| Соединительный кабель (при раздельном исполнении, по запросу с указанием длины) | 1 шт. |
осуществляется по документу МП 208-017-2019 «Расходомеры электромагнитные MGG (интеллектуальные). Методика поверки», утвержденному ФГУП «ВНИИМС» 27.03.2019 г. Основное средство поверки:
- рабочий эталон 1-го разряда в соответствии с ГПС (часть 1), утвержденной приказом Росстандарта от 07.02.2018 г. №256, диапазон воспроизведения объемного расхода воды от 0,19 до 4000,0 м3/ч, пределы допускаемой относительной погрешности измерений ±0,1 %;
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точности.
Знак поверки наносится в паспорт или свидетельство о поверке средства измерений и на электронный преобразователь, согласно схеме пломбировки
приведены в эксплуатационном документе.
Приказ Росстандарта от 07.02.2018 г. № 256 Об утверждении Государственной поверочной схемы для средств измерения массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости
Техническая документация фирмы Kai Feng Weili Flow Instrument Co., LTD, Китай
