| Номер в госреестре | 76594-19 |
| Наименование СИ | Плита поверочная из твердокаменных пород гранита |
| Обозначение типа СИ | Нет данных |
| Изготовитель | "Johann Fischer Aschaffenburg Prazisionswerk GmbH & Co. KG" |
| Год регистрации | 2019 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Плита поверочная из твердокаменных пород гранита (далее плита) предназначена для измерений отклонений от плоскостности и для использования в качестве вспомогательного приспособления при контрольно-измерительных работах.
Принцип действия плиты поверочной основан на измерении отклонений от прямолинейности и плоскостности контролируемой поверхности детали от рабочей поверхности плиты, принимаемой за опорную, методом косвенных измерений или сличением при помощи компаратора.
Плита представляет собой изделие прямоугольного сечения, изготовленного из твердокаменных пород гранита.
У плиты имеется семь регулируемых опор, позволяющих устанавливать её в горизонтальное положение.

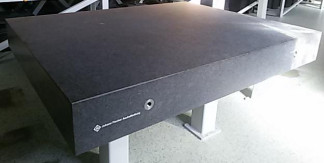

Внешний вид плиты приведен на рисунке 1.
/
Места нанесения знака поверки и знака утверждения типа приведены на рисунке 2.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Шероховатость рабочей поверхности по параметру Ra, мкм, не более | 0,32 |
| Отклонение от плоскостности рабочей поверхности, мкм, не более | 5 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры, мм, не более - длина - ширина - высота | 2500 2000 300 |
| Масса, кг, не более | 4800 |
| Полный средний срок службы, лет, не менее | 20 |
| Установленный полный срок службы, лет, не менее | 10 |
| Условия эксплуатации: - температура окружающего воздуха, °С - изменение температуры в течение одного часа, °С - относительная влажность, %, не более - атмосферное давление, кПа | от +17 до +23 1 80 от 97,4 до 105,4 |
наносится на титульный лист паспорта типографским способом и на фирменную табличку плиты фотохимическим способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Плита (зав. № 4008004) | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Регулируемые опоры | - | 7 шт. |
осуществляется в соответствии с методикой МИ 2007-89 «ГСИ. Плиты поверочные и разметочные. Методика поверки».
Основные средства поверки:
- уровни электронные М-050 мод. М-050-03 (регистрационный № 40611-09).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на фирменную табличку плиты в виде наклейки.
приведены в эксплуатационном документе.
Государственная поверочная схема для средств измерений отклонений от прямолинейности и плоскостности, утвержденная приказом Росстандарта №1045 от 28.05.2018 г.
Техническая документация фирмы «JOHANN FISCHER ASCHAFFENBURG PRA-ZISIONSWERK GMBH & CO. KG», Германия
