| Номер в госреестре | 76580-19 |
| Наименование СИ | Приборы для измерения температуры расплавов металлов |
| Обозначение типа СИ | Digilance V |
| Изготовитель | "Heraeus Electro-Nite International N.V.", Бельгия |
| Год регистрации | 2019 |
| Срок свидетельства | 18.11.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Приборы для измерения температуры расплавов металлов Digilance V предназначены для измерений термо э.д.с., поступающих от первичных преобразователей термоэлектрических, погружаемых в жидкий металл (чугун, сталь, алюминий и другие) в режиме непрерывного или кратковременного (дискретного) измерения.
Принцип действия приборов для измерения температуры расплавов металлов Digilance V основан на измерении электрических сигналов от преобразователей термоэлектрических, поступающих через погружную штангу в электронный блок, преобразовании этих сигналов в электронном блоке в цифровой сигнал и дальнейшем отображении результатов измерений на экране прибора.

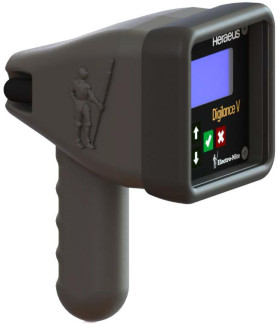

Приборы для измерения температуры расплавов металлов Digilance V состоят из электронного блока, смонтированного в пылезащищённом корпусе из алюминиевого сплава. Непосредственно к корпусу крепится погружной жезл в виде трубы с контактным блоком на конце (для соединения с разъёмом надеваемого на жезл термоэлектрического преобразователя). Внутри жезла пропущены удлиняющие провода, соединяющие контактный блок непосредственно с входным разъёмом прибора. На передней панели прибора расположены: сигнальные светодиоды, кнопки управления и экран для индикации.
Приборы имеют модификации Digilance V и Digilance V Wireless. Digilance V Wireless отличается наличием беспроводного канала для передачи результатов измерений на персональный компьютер.
Место нанесения знака утверждения типа
Пломбирование приборов для измерения температуры расплавов металлов Digilance V не предусмотрено.
Внутреннее (встроенное) программное обеспечение (ПО) в приборах измерения температуры расплавов металлов Digilance V является метрологически значимым и устанавливается при их изготовлении. Пользователь не имеет возможности считывания ПО.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Digilance V |
| Номер версии (идентификационный номер) ПО | не ниже V01.01 |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений температуры при использовании преобразователей термоэлектрических по ГОСТ 8.585-2001 типов, °С S R B K | от +400 до +1767 от +400 до +1760 от +600 до +1820 от +400 до +1372 |
| Пределы допускаемой основной абсолютной погрешности измерений температуры, °С | ±1 |
| Пределы допускаемой дополнительной абсолютной погрешности, вызванной изменением температуры окружающей среды в пределах рабочей, °С | ±1 |
| Дискретность индикации измеренной величины, °С | 1 или 0,1 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - основной диапазон рабочей температуры окружающей среды, °С - полный диапазон рабочей температуры окружающей среды, °С - относительная влажность, %, не более | от 0 до +50 от -20 до +60 90 |
| Температура транспортировки и хранения, °С | от -20 до +85 |
| Параметры электрического питания | Ионно-литиевая аккумуляторная батарея (3,5 ампер-часа; 7,2 В) |
| Габаритные размеры без погружного жезла (длинахширинахвысота), мм | 170x138x226 |
| Масса без погружного жезла, кг, не более | 1,9 |
наносится на переднюю панель прибора для измерения температуры расплавов металлов Digilance V с помощью отдельной наклейки (рисунок 1) и титульный лист руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество | Примечание |
| Прибор для измерения температуры расплавов металлов | Digilance V, Digilance V Wireless | 1 шт. | модификация по заказу |
| Погружной жезл | - | по заказу | |
| Зарядное устройство | - | 1 шт. | на комплект |
| Руководство по эксплуатации | - | 1 экз. | на комплект |
| Методика поверки | РТ-МП-6215-442-2019 | 1 экз. | на комплект |
осуществляется по документу РТ-МП-6215-442-2019 «ГСИ. Приборы для измерения температуры расплавов металлов Digilance V. Методика поверки», утвержденному ФБУ «Ростест-Москва» 21 августа 2019 года.
Основные средства поверки:
- калибратор напряжения постоянного тока, диапазон воспроизведения напряжения от 0 до 15 мВ, 3-й разряд по ГОСТ 8.027-2001.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого средства измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе
ГОСТ 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования.
Техническая документация изготовителя Heraeus Electro-Nite International N.V.
