| Номер в госреестре | 76560-19 |
| Наименование СИ | Резервуары стальные горизонтальные (приемно-расходные) |
| Обозначение типа СИ | Рпр-40 |
| Изготовитель | ООО "НПО Агрегат", г.Чехов |
| Год регистрации | 2019 |
| Срок свидетельства | 18.11.2024 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары стальные горизонтальные (приемно-расходные) Рпр-40 (далее - резервуары) предназначены для измерения объема нефтепродуктов, а также для их хранения, приема и отпуска.
Принцип действия резервуаров стальных горизонтальных (приемно-расходных) Рпр-40 основан на измерении объема нефтепродуктов в зависимости от уровня его наполнения.
Резервуар представляет собой стальную, горизонтальную, чемоданную обечайку, с днищами, вваренной горловиной и патрубками.
Резервуар устанавливается на опоры, с креплением в нижней части, а в верхней части фиксируется талрепами при установке резервуара в защитный каркас.
Внутри резервуара для выдачи топлива установлено плавающее устройство верхнего забора топлива. Резервуары снабжены приемо-раздаточными патрубками, замерными люками, дыхательными клапанами. На приемном патрубке установлен клапан ограничения наполнения, обеспечивающий налив рабочей среды в резервуар и его защиту от перелива. Для визуального контроля уровня (объема) рабочей среды, в обечайку резервуара установлен индикатор объема (уровня). Вокруг горловины резервуара оборудована площадка обслуживания с перилами, на боковой плоскости лестница подъемная.

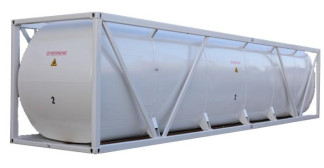

Общий вид резервуаров стальных горизонтальных (приемно-расходных) Рпр-40 представлен на рисунке 1.
____I I
t _
’ Т'-' " ' Ж
гл. «■
Пломбирование резервуаров стальных горизонтальных (приемно-расходных) Рпр-40 не предусмотрено.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, м3 | 40,0 |
| Пределы допускаемой относительной погрешности вместимости резервуара, % | ±0,25 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Обозначение типоразмера | Рпр-40 |
| Форма обечайки | Чемоданообразная |
| Габаритные размеры, мм, не более | |
| - Длина | 9000 |
| - Ширина | 2155 |
| - Высота | 2585 |
| Условия эксплуатации: | |
| - Температура окружающей среды при | |
| эксплуатации, °C | от минус 45 до плюс 40 |
| - Атмосферное давление, кПа | от 84,0 до 106,7 |
| Срок службы, лет, не менее | 20 |
наносится на титульный лист паспорта резервуара методом печати. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование и условные обозначения | Обозначение | Количество |
| Резервуар стальной горизонтальный (приемно-расходный) | Рпр-40 | 1 шт. |
| Паспорт (формуляр) | НПО 145.00.000 ПС | 1 экз. |
| Руководство по эксплуатации | НПО 145.00.000 РЭ | 1 экз. |
| Ведомость эксплуатационных документов | НПО 145.00.000 ВЭ | 1 экз. |
| Эксплуатационные документы на комплектующее оборудование | - | 1 комп. |
| Запасные части.РТИ. | - | 1 комп. |
осуществляется по документу МП 208-027-2019 «ГСИ. Резервуары стальные горизонтальные (приемно-расходные) Рпр-40. Методика поверки», утвержденному ФГУП «ВНИИМС»
22.07.2019 г.
Основные средства поверки:
рулетка измерительная металлическая с грузом Р20Н2Г, регистрационный № 60606-15, класс точности 2;
комплекс градуировки резервуаров «МИГ» (регистрационный номер 20570-13), пределы допускаемой относительной погрешности измерений объема жидкости ±0,15 %.
Допускается применение аналогичных средств поверки обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт и (или) в свидетельство о поверке и в градуировочной таблице резервуара в месте подписи поверителя.
отсутствуют.
Приказ Росстандарта № 256 от 07.02.2018г. «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости»
ТУ 3615-025-88919917-2014 Резервуары. Технические условия
