| Номер в госреестре | 76554-19 |
| Наименование СИ | Резервуар стальной горизонтальный цилиндрический |
| Обозначение типа СИ | РГС-12,5 |
| Изготовитель | ООО "АЗС Комплект", г.Казань |
| Год регистрации | 2019 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуар стальной горизонтальный цилиндрический РГС-12,5 предназначен для измерений объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.
Резервуар стальной горизонтальный цилиндрическией РГС-12,5 представляет собой сварной металлический сосуд в форме горизонтального цилиндра, оборудованный приемораздаточными устройствами и люками.
Принцип действия резервуара стального горизонтального цилиндрического РГС-12,5, основан на измерении объема нефти и нефтепродуктов в зависимости от уровня его наполнения.
Заполнение и выдача нефти осуществляется через приемно-раздаточные устройства. Резервуар стальной горизонтальный цилиндрический РГС-12,5 расположен на территории ПСП «Альметьевск» ЦПСН, ПАО «Татнефть».

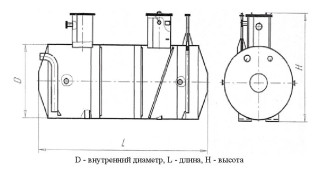

Общий вид РГС-12,5 представлен на рисунке 1.
Пломбирование РГС-12,5 не предусмотрено.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, м3 | 12,5 |
| Пределы допускаемой относительной погрешности вместимости резервуара, % | ±0,25 |
Таблица 2 - Технические характеристики
| Наименование характеристики | Значение |
| Рабочая среда | нефть по ГОСТ Р 51858-2002 |
| Габаритные размеры, мм, не более | |
| - длина | 3214 |
| - внутренний диаметр | 2000 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от -50 до +50 |
| - атмосферное давление, кПа | от 84 до 106,7 |
наносится на титульный лист паспорта типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование и условные обозначения | Обозначение | Кол-во |
| Резервуар стальной горизонтальный цилиндрический | РГС-12,5 (зав.№А055/12,5-1) | 1 шт. |
| Паспорт | - | 1 экз. |
| Градуировочная таблица | - | 1 экз. |
осуществляется по документу ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки».
Основные средства поверки:
- рабочий эталон 2 разряда по Приказу №256 от 7 февраля 2018 г. «Государственная поверочная схема для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях массового и объемного расходов жидкости. Часть 1» (установка поверочная (передвижная) с расходомером);
- система измерительная «Струна», (регистрационный №28116-09);
- термометр ртутный стеклянный лабораторный ТЛ - 4, (регистрационный №28208-04);
- манометр цифровой, мод.ДМ5002М-А, (регистрационный № 68984-17);
- ареометр АНТ-1, (регистрационный № 6262-83);
- рулетка измерительная металлическая с грузом РНГ, (регистрационный №43611-10). Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемого резервуара с требуемой точностью.
Знак поверки наносится на свидетельство о поверке резервуара и в градуировочной таблице на листах в местах подписи поверителя.
отсутствуют.
Нормативные документы, устанавливающие требования к резервуару стальному горизонтальному цилиндрическому РГС-12,5
« Государственная поверочная схема для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях массового и объемного расходов жидкости» утвержденный Приказом №256 от 7 февраля 2018 г. Федеральным агенством по техническому регулированию и метрологии
ГОСТ 8.346-2000 ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки
| Зарегистрировано поверок | 2 |
| Поверителей | 2 |
| Актуальность данных | 14.06.2025 |
