| Номер в госреестре | 76498-19 |
| Наименование СИ | Резервуары стальные горизонтальные цилиндрические |
| Обозначение типа СИ | РГС-4, РГС-10, РГС-25, РГС-50 |
| Изготовитель | АО "Газпромнефть-Аэро", г.С.-Петербург |
| Год регистрации | 2019 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары стальные горизонтальные цилиндрические РГС-4, РГС-10, РГС-25, РГС-50 (далее - резервуары) предназначены для измерений объема, а также приема, хранения и отпуска нефтепродуктов.
Принцип действия резервуаров стальных горизонтальных цилиндрических, РГС-4, РГС-10, РГС-25, РГС-50 основан на измерение объема нефтепродуктов в зависимости от уровня его наполнения.
Резервуары стальные горизонтальные цилиндрические РГС-4, РГС-10, РГС-25, РГС-50 представляют собой горизонтальные сварные сосуды. Резервуары оснащены, необходимыми техническими устройствами для проведения операций по приему, хранению и отпуску нефтепродуктов: приемо-раздаточными патрубками с запорной арматурой; механическим дыхательным клапаном; патрубком слива подтоварной воды. Резервуары оснащены молниезащитой, защитой от статического электричества и вторичных проявлений молний. Установка резервуаров - наземная (РГС-4 с заводскими номерами 53, 54, 55, РГС-25 с заводскими номерами 31, 32, 33, 34, 35, 36, 37, 38, 39, 40, 41, 42, РГС-50 с заводскими номерами 1, 2, 3, 4, 5, 6, 7, 8), подземная (РГС-4 с заводскими номерами 52, 56, РГС-10 с заводским номером 9).

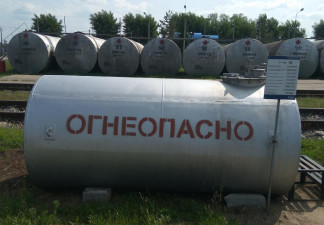

Резервуары расположены на территории АО "Газпромнефть-Аэро", филиал Дягилево. Общий вид резервуаров стальных горизонтальных цилиндрических РГС-4, РГС-10, РГС-25, РГС-50 представлен на рисунке 1.
Пломбирование резервуаров стальных горизонтальных цилиндрических РГС-4, РГС-10, РГС-25, РГС-50 не предусмотрено.
отсутствует.
Метрологические и основные технические характеристики резервуаров приведены в таблицах 1 и 2.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | |||
| РГС-4 | РГС-10 | РГС-25 | РГС-50 | |
| Номинальная вместимость, м3 | 4 | 10 | 25 | 50 |
| Пределы допускаемой относительной погрешности определения вместимости, % | ±0,25 | |||
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: о/~' - температура окружающего воздуха, С | от -40 до +50 |
| Средний срок службы, лет, не менее | 30 |
наносится на титульный лист технического паспорта резервуара методом печати. Комплектность средства измерений
Таблица 3 - Комплектность резервуара
| Наименование | Обозначение | Количество |
| Резервуар стальной горизонтальный цилиндрический | РГС- 4 зав. №№ 52, 53, 54, 55, 56 | 5 шт. |
| Паспорт | 5 экз. | |
| Градуировочная таблица | 5 экз. | |
| Резервуар стальной горизонтальный цилиндрический | РГС- 10 зав. №9 | 1 шт. |
| Технический паспорт | 1 экз. | |
| Градуировочная таблица | 1 экз. | |
| Резервуар стальной горизонтальный цилиндрический | РГС- 25 зав. №№31, 32, 33, 34, 35, 36, 37, 38, 39, 40, 41, 42 | 12 шт. |
| Технический паспорт | 12 экз. | |
| Градуировочная таблица | 12 экз. | |
| Резервуар стальной горизонтальный цилиндрический | РГС-50 зав. №№1, 2, 3, 4, 5, 6, 7, 8 | 8 шт. |
| Технический паспорт | 8 экз. | |
| Градуировочная таблица | 8 экз. |
осуществляется по документу ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки».
Основные средства поверки:
Рулетка измерительная металлическая Р20У2К, регистрационный № 51171-12, класс точности 2.
Рулетка измерительная металлическая с грузом Р20Н2Г, регистрационный № 60606-15, класс точности 2.
Эталонный уровнемер 2-го разряда с пределами допускаемой погрешности ±1 мм по ГОСТ 8.477-82.
Эталонный счетчик жидкости с пределами допускаемой погрешности ±0,15 % по ГОСТ 8.510-2002.
Допускается применение аналогичных средств поверки обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и в градуировочной таблице в месте подписи поверителя.
отсутствуют.
Нормативные документы, устанавливающие требования к резервуарам стальным горизонтальным цилиндрическим РГС-4, РГС-10, РГС-25, РГС-50
Приказ Росстандарта № 256 от 07.02.2018 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 10.06.2025 |
