| Номер в госреестре | 76486-19 |
| Наименование СИ | Резервуары вертикальные стальные |
| Обозначение типа СИ | РВС-1000 |
| Изготовитель | ООО "Юниор", г.Саратов; ООО "Проектно-изыскательско-строительная фирма "Ямал-ЛТД", г.Саратов |
| Год регистрации | 2019 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары вертикальные стальные РВС-1000 предназначены для измерения объема в зависимости от уровня наполнения, а также приема, хранения и отпуска нефтепродуктов.
Принцип работы резервуаров основан на заполнении и опорожнении нефтепродуктом через приемо-раздаточные патрубки, расположенные в нижней части резервуара.
Резервуары представляют собой стальные вертикальные конструкции цилиндрической формы с днищем и крышей. Цилиндрическая стенка резервуаров включает в себя восемь цельносварных поясов полистовой сборки.

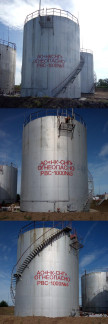

Резервуары вертикальные стальные расположены на СП «Терновский» АО «НК Саратовнефтегеофизика» Саратовская область, Энгельсский район (РВС-1000 №№ 1, 3, 4). Общий вид резервуаров представлен на рисунках 1-3.
отсутствует.
Таблица 1 - Метрологические и технические характеристики
| Наименование характеристики | Значение |
| РВС-1000 | |
| Номинальная вместимость, м3 | 1000 |
| Пределы допускаемой относительной погрешности определения вместимости резервуара, % | ± 0,2 (геометрический метод) |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от - 40 до + 45 |
| - атмосферное давление, кПа | от 98,0 до 104,0 |
наносится на титульный лист паспорта типографским способом. Комплектность средства измерений
Таблица 2 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар вертикальный стальной | РВС-1000 зав. №№ 1, 3, 4 | 3 шт. |
| Паспорт | - | 3 экз. |
| Градуировочная таблица | - | 3 экз. |
осуществляется по документу ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки».
Основные средства поверки:
- рулетка измерительная металлическая 2-го класса точности Р20Н2Г, с верхним пределом измерений 20 м, регистрационный № 55464-13;
- рулетка измерительная металлическая 2-го класса точности Р50У2К, предел измерений 50 м, регистрационный № 55464-13;
- толщиномер ультразвуковой ТУЗ-2, диапазон измерений от 0,6 до 30 мм, погрешность ±0,1 мм, регистрационный № 24011-08;
- нивелир оптико-механический с компенсатором VEGA L30, регистрационный № 50514-12;
- рейка нивелирная телескопическая VEGA TS4M, регистрационный № 51835-12;
- термометр технический стеклянный ТТ, регистрационный № 276-89.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и в градуировочной таблице резервуара в месте подписи поверителя.
ГСИ “Методика выполнения измерений косвенным методом статических измерений в вертикальных стальных цилиндрических резервуарах вместимостью от 1000 до 3000 м3” регистрационный № ФР.1.29.2008.05443.
Нормативные документы, устанавливающие требования к резервуарам вертикальным стальным РВС-1000
Приказ № 256 от 07.02.2018 г. «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки
| Зарегистрировано поверок | 3 |
| Поверителей | 1 |
| Актуальность данных | 11.09.2025 |
