| Номер в госреестре | 76388-19 |
| Наименование СИ | Резервуары горизонтальные стальные цилиндрические |
| Обозначение типа СИ | РГС-4, РГС-10, РГС-50, РГС-60 |
| Изготовитель | АО "Газпромнефть-Аэро", г.С.-Петербург |
| Год регистрации | 2019 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары горизонтальные стальные цилиндрические РГС-4, РГС-10, РГС-50, РГС-60 (далее - резервуары) предназначены для измерения объема, а также приема, хранения и отпуска нефтепродуктов.
Принцип действия резервуаров основан на заполнении их нефтепродуктом до определенного уровня, соответствующего объему согласно градуировочным таблицам резервуаров.
Резервуары РГС-50, РГС-60 представляют собой сварные горизонтальные цилиндрические конструкции наземного исполнения с конусными днищами.
Резервуары РГС-4, РГС-10 представляют собой сварные стальные горизонтальные цилиндрические конструкции наземного исполнения с плоскими днищами.
Резервуары оборудованы дыхательным и предохранительным клапанами, люком замерным для эксплуатации и приемо-раздаточными патрубками для приема и отпуска нефтепродукта. Также резервуары оснащены боковой металлической лестницей, по периметру которой установлено ограждение, а также оснащены молниезащитой и защитой от статического электричества.
Фундамент резервуаров соответствует требованиям ГОСТ 17032-2010 «Резервуары стальные горизонтальные для нефтепродуктов. Технические условия».
Резервуары горизонтальные стальные цилиндрические РГС-4, РГС-10, РГС-50, РГС-60 расположены на территории производственного участка «Черняховск» филиала «Чкаловск» Акционерного общества «Газпромнефть-Аэро» по адресу: 238158, Россия, г. Черняховск, ул. Победы, д. 54.

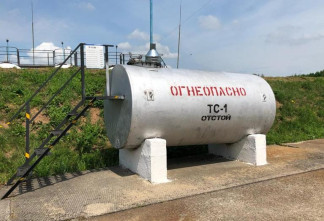

Общий вид резервуаров горизонтальных стальных цилиндрических РГС-4, РГС-10, РГС-50, РГС-60 представлен на рисунках 1-4.
Пломбирование резервуаров горизонтальных стальных цилиндрических РГС-4, РГС-10, РГС-50, РГС-60 не предусмотрено.
отсутствует.
Таблица 1 - Метрологические и технические характеристики
| Наименование характеристики | Значение | |||
| Тип резервуара | РГС-4 | РГС-10 | РГС-50 | РГС-60 |
| Заводской номер | 30, 31, 32, 48 | 33 | 962, 1001, 108, 966, 1123, 1029, 1011, 987, 9, 1033, 928, 936, 13, 14, 15, 180, 136, 18, 28, 29, 986, 838, 807, 831, 260, 188, 1286, 916, 42, 978, 44, 1210, 46, 47 | 901, 906, 975, 988, 961, 954, 947, 957, 931 |
| Номинальная вместимость, м3 | 4 | 10 | 50 | 60 |
| Пределы допускаемой относительной погрешности определения вместимости резервуара, % | ±0,25 | |||
| Условия эксплуатации: - температура окружающей среды, °С - атмосферное давление, кПа | от - 40 до + 50 от 84 до 106,7 | |||
наносится на титульный лист паспорта типографским способом. Комплектность средства измерений
Таблица 2 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| 1 Резервуары горизонтальные стальные цилиндрические | РГС-4 №№ 30, 31, 32, 48; РГС-10 № 33; РГС-50 №№ 962, 1001, 108, 966, 1123, 1029, 1011, 987, 9, 1033, 928, 936, 13, 14, 15, 180, 136, 18, 28, 29, 986, 838, 807, 831, 260, 188, 1286, 916, 42, 978, 44, 1210, 46, 47; РГС-60 №№ 901, 906, 975, 988, 961, 954, 947, 957, 931 | 48 шт. |
| 2 Паспорт | - | 48 экз. |
| 3 Градуировочная таблица | - | 48 экз. |
осуществляется по документу ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки».
Основные средства поверки:
- Рулетка измерительная металлическая Р, 2-го класса точности, с верхним пределом измерений 20 м, с грузом Р20У2Г (рег. № 51171-12);
- Рулетка измерительная металлическая Р, 2 класса точности, с верхним пределом измерений 30 м, с кольцом Р30У2К (рег. № 51171-12);
- Толщиномер ультразвуковой БУЛАТ2, диапазон измерений толщины от 0,6 до 20 мм, ПГ±(0,00^+0,03) мм (рег.№ 46426-11);
- Нивелир оптический ADA Ruber-X32 с рейкой, диапазон измерений углов от 0 до 360, СКП измерения ±2,0 мм (рег.№ 43704-10);
- Штангенциркуль ТТТЦ-ТТТ-500-0.1, ПГ±0,1 мм (рег. № 22088-07);
- Динамометр ДПУ-0,01-2, (0-100) Н, ПГ±2% (рег.№ 1808-63);
- Линейка измерительная металлическая, (0-300) мм, 2 класс точности, ПГ±0,1 мм (рег.№ 34854-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельства о поверке и градуировочные таблицы.
ГОСТ 8.595-2004 Государственная система обеспечения единства измерений. Масса нефти и нефтепродуктов. Общие требования к методикам выполнения измерений
ГОСТ 8.346-2000 Государственная система обеспечения единства измерений. Резервуары стальные горизонтальные цилиндрические. Методика поверки
ГОСТ 17032-2010 Резервуары стальные горизонтальные для нефтепродуктов. Технические условия
Приказ Федерального агентства по техническому регулированию и метрологии от 7 февраля 2018 г. №256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
Технические условия ТУ-44-240-73, МРТУ-4429-63, МРТУ-27-07-410-67
