| Номер в госреестре | 76366-19 |
| Наименование СИ | Комплексы измерительно-вычислительные |
| Обозначение типа СИ | vbSeries |
| Изготовитель | "Bently Nevada, LLC", США |
| Год регистрации | 2019 |
| Срок свидетельства | 18.10.2024 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплексы измерительно-вычислительные vbSeries (далее - ИВК) предназначены для измерений электрических сигналов напряжения переменного тока, сигналов напряжения постоянного тока и частотных сигналов, поступающих от преобразователей виброускорения, виброскорости, виброперемещения, числа оборотов.
Принцип действия ИВК основан на преобразовании электрических сигналов от первичных преобразователей.
ИВК представляет собой портативное устройство с питанием от литиево-ионного аккумулятора или от сети через адаптер. На передней панели ИВК расположены дисплей и клавиатура. На дисплее отображаются результаты измерений и сведения о режиме работы ИВК.
В зависимости от количества измерительных каналов, типа подключаемых преобразователей и измеряемых величин ИВК выпускаются в следующих модификациях: vb5, vb6, vb7 vb8, vbBalancer и vbBalancer+.

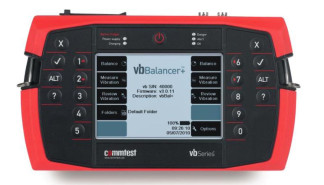

Общий вид ИВК представлен на рисунке 1.
Пломбирование ИВК не предусмотрено.
Основные функции ИВК:
- измерение сигналов напряжения переменного тока синусоидальной формы (сигналов преобразователей виброускорения, виброскорости);
- измерение напряжения постоянного тока (сигналов преобразователей виброперемещения);
- измерение частоты, пропорциональной количеству оборотов;
- построение спектра с помощью быстрого преобразования Фурье;
- хранение результатов измерений во встроенной энергонезависимой флэш-памяти;
- обмен данными с персональным компьютером по USB и Еthemet;
- защита системной информации от несанкционированного доступа.
Программное обеспечение (далее - ПО) ИВК обеспечивает реализацию функций ИВК. Уровень защиты ПО «низкий» в соответствии с Р 50.2.077-2014.
| Идентификационные данные (признаки) | Значение | |||||
| vbBalancer | vbBalancer+ | vb5 | vb6 | vb7 | vb8 | |
| Идентификационное наименование ПО | vbFirmware.mpf | |||||
| Номер версии (идентификационный номер) ПО, не ниже | 17.3.2 | 11.2.10 | 11.2.10 | 11.2.10 | 13.5.10 | 11.2.10 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | |||||
| vbBalancer | vbBalancer+ | vb5 | vb6 | vb7 | vb8 | |
| Диапазон измерений сигналов напряжения переменного тока (среднеквадратическое значение), В | от 0,025 до 5,65 | |||||
| Пределы допускаемой относительной погрешности измерений сигналов напряжения переменного тока в диапазоне частот, %: - от 10 до 10000 Гц включ. - св. 10000 до 40000 Гц - от 10 до 5000 Гц | ±1,0 | ±1,0 | ±1,0 ±10,0 | |||
| Диапазон измерений сигналов напряжения постоянного тока, В1) | от 0 до 10, от 0 до 20 | от 0 до 10, от 0 до 20 | ||||
| Пределы допускаемой абсолютной погрешности измерений сигналов напряжения постоянного тока, В | ±0,1 | ±0,1 | ||||
| Диапазон измерений частоты (входной сигнал тахометра), Гц | от 1 до 5000 | |||||
| Пределы допускаемой абсолютной погрешности измерений частоты (входной сигнал тахометра) в диапазонах измерений, Гц: - от 1 до 18 Гц включительно - св. 18 до 198 Гц включ. - св. 198 до 1998 Гц включ. - св. 1998 до 5000 Гц | ±0,05 ±0,1 ±1 ±10 | |||||
| Диапазон измерений сигналов силы постоянного тока, мА | от 4 до 20 | от 4 до 20 | ||||
| Пределы допускаемой приведенной погрешности измерений сигналов напряжения постоянного тока, % диапазона измерений | ±1,0 | ±1,0 | ||||
| 1) Может использоваться обратная полярность. | ||||||
| Наименование характеристики | Значение |
| Количество разъемов для подключения датчиков: - vb5, vb6, vb8, vbBalancer+ | 2 |
| - vb7, vbBalancer | 3 |
| Частота входных сигналов напряжения переменного тока, Гц: - vb5, vb6, vb7, vb8 | от 10 до 40000 |
| - vbBalancer и vbBalancer+ | от 10 до 5000 |
| Напряжение литиево-ионного аккумулятора, В | 7,4 |
| Параметры электрического питания (при подключенном блоке питания): | |
| - напряжение переменного тока, В | от 100 до 240 |
| - частота переменного тока, Гц | 50±1 |
| Габаритные размеры, мм, не более: | |
| - длина | 252 |
| - ширина | 60 |
| - высота | 148 |
| Масса, кг, не более | 1,2 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от -10 до +50 |
| - относительная влажность, %, не более | 95, без конденсации влаги |
| - атмосферное давление, кПа | от 84,0 до 106,7 |
| Средний срок службы, лет | 18,4 |
наносится на корпус ИВК методом наклейки.
Таблица 4 - Комплектность
| Наименование | Обозначение | Количество |
| Комплексы измерительно-вычислительные vbSeries | - | 1 шт. |
| Паспорт | - | 1 экз. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | МП 0706/1-311229-2019 | 1 экз. |
осуществляется по документу МП 0706/1-311229-2019 «Государственная система обеспечения единства измерений. Комплексы измерительно-вычислительные vbSeries. Методика поверки», утвержденному ООО Центр Метрологии «СТП» 07 июня 2019 г.
Основные средства поверки:
- эталон единицы постоянного электрического напряжения 3-го разряда по ГОСТ 8.027-2001;
- рабочий эталон единицы частоты по ГОСТ 8.129-2013;
- рабочий эталон 2-го разряда в соответствии с приказом Росстандарта от 01.10.2018 № 2091;
- рабочий эталон 2-го разряда в соответствии с приказом Росстандарта от 29.05.2018 № 1053.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик ИВК с требуемой точностью.
Знак поверки наносится на свидетельство о поверке ИВК.
приведены в эксплуатационном документе.
Техническая документация фирмы-изготовителя
| Зарегистрировано поверок | 10 |
| Поверителей | 3 |
| Актуальность данных | 06.12.2024 |
