| Номер в госреестре | 76317-19 |
| Наименование СИ | Генераторы влажного газа |
| Обозначение типа СИ | MODEL 2000SP |
| Изготовитель | "GEO Calibration Inc.", США |
| Год регистрации | 2019 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Генераторы влажного газа MODEL 2000SP (далее по тексту - генераторы) предназначены для воспроизведения относительной влажности паровоздушной смеси при градуировке, калибровке и поверке гигрометров относительной влажности погружного типа. Входят в состав наборов поверочных стационарных для средств измерений относительной влажности воздуха СПН 3.1, эксплуатируемых в метрологических службах Росгидромета. Предназначены для применения в качестве рабочих эталонов 1-го разряда по ГОСТ 8.547-2009.
Принцип действия генераторов при воспроизведения паровоздушных смесей с заданными значениями относительной влажности основан на методе смешения потоков осушенного и увлажнённого воздуха. Для создания потока осушенного воздуха в генераторе установлен сменный осушительный патрон с сорбентом, через который проходит воздух, отбираемый из окружающей среды встроенным мембранным насосом. Для создания потока увлажнённого воздуха в генераторе установлен увлажнитель, состоящий из ультразвукового генератора водного аэрозоля, мембранного насоса и ёмкости для дистиллированной воды. Сухой и влажный потоки смешиваются в определенных объемных соотношениях для получения требуемой относительной влажности и поступают во встроенную рабочую камеру (внутренний контур циркуляции). Смешением потоков управляет встроенный контроллер. Для воспроизведения и поддержания заданной температуры в рабочей камере установлена термоэлектрическая батарея Пельтье. Для измерения воспроизводимых значений относительной влажности и температуры используется зонд влажности и температуры Rotronic HygroClip HC2A-S, установленный в рабочей камере.
Генераторы конструктивно выполнены в едином блоке. На дисплее отображаются задаваемые пользователем значения относительной влажности и температуры и результаты измерений воспроизводимых генератором значений. Встроенная рабочая камера имеет несколько установочных портов для первичных преобразователей поверяемых гигрометров погружного типа различных типоразмеров.

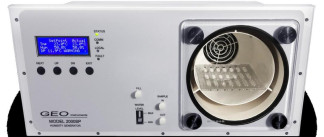

Внешний вид генератора и место нанесения знака поверки показаны на рисунке 1. Пломбирование генераторов не предусмотрено.
В генераторах используются внешнее и встроенные программные обеспечения (ПО). Внешнее программное обеспечение устанавливается на персональном компьютере пользователя прибора и позволяет дистанционное считывание показаний, построение графиков измерений и не является метрологически значимым. Встроенное ПО предназначенное для управления работой генератора, отображения режимов работы, результатов измерений и сохранения данных. Версия встроенного ПО отображаются на дисплее генератора при его включении. Влияние встроенного программного обеспечения на метрологические характеристики генератора, учтено при их нормировании. Защита встроенного программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.077-2014. Конструкция СИ исключает возможность несанкционированного влияния на встроенное ПО СИ и измерительную информацию.
Идентификационные данные встроенного ПО генераторов приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Humidity-1 53.Hex |
| Номер версии (идентификационный номер) ПО | 1.53 |
| Цифровой идентификатор ПО | 727A2EE3ED709625BA8EF0768BC7FFCA |
| Алгоритм вычисления контрольной суммы ПО | MD5 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон воспроизведения относительной влажности паровоздушной смеси, % | от 5 до 98 |
| Диапазон воспроизведения температуры паровоздушной смеси, °С | от +18 до +28 |
| Пределы допускаемой абсолютной погрешности воспроизводимой относительной влажности при температуре от +22,7 до +23,3 °С, % | ±0,5 |
| Пределы допускаемой абсолютной погрешности воспроизводимой температуры, °С, | ±0,3 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Количество портов камеры, шт. | 6 |
| Номинальное значение напряжения питания переменного тока, В | 220 |
| Потребляемая мощность, В-А, не более | 240 |
| Масса, кг, не более | 14 |
| Габаритные размеры (длина х ширина х высота), мм, не более | 450x360x210 |
| Условия эксплуатации: -температура воздуха, °С -относительная влажность воздуха, %, не более | от +15 до +25 80 |
наносится на лицевую панель корпуса генератора методом аппликации и на титульный лист эксплуатационной документации типографским способом.
| Таблица 4 - Комплектность средства измерений | ||
| Обозначение | Наименование | Кол-во шт. (экз.) |
| Генератор влажного газа MODEL 2000SP | 1 | |
| Осушительный патрон (предварительно установлен) | 1 | |
| Кабель питания; | 1 | |
| USB кабель типа А-А | 1 | |
| Шприц для заливки воды | 1 | |
| Крышка камеры | 1 | |
| Зонд влажности и температуры Rotronic HygroClip HC2A-S | 1 | |
| USB-накопитель содержащий: - внешнее программное обеспечение GEO RH Automatic Ramp/Soak; - драйверы для Windows | 1 | |
| «Генераторы влажного газа MODEL 2000SP. Методика поверки» | УБЖК.413614.010 МП | 1 |
| «Генераторы влажного газа MODEL 2000SP. Руководство по эксплуатации» | 1 | |
| Свидетельство о первичной поверке зонда влажности и температуры Rotronic HygroClip HC2A-S | 2 | |
| Свидетельство о первичной поверке генератора влажного газа MODEL 2000 SP | 1 | |
осуществляется по документу УБЖК.413614.010 МП «Генераторы влажного газа MODEL 2000SP. Методика поверки», утвержденному Восточно-Сибирским филиалом ФГУП «ВНИИФТРИ» 27.05.2019 г.
Основные средств поверки:
Государственный первичный эталон единиц относительной влажности газов, молярной (объемной) доли влаги, температуры точки росы/инея ГЭТ 151-2014 Диапазон относительной влажности от 5 до 98 %.
Допускается применение других средств измерений, обеспечивающих определение метрологических характеристик с требуемой точностью, в том числе вторичных эталонов относительной влажности газов в соответствии с Государственной поверочной схемой для средств измерений влажности газов ГОСТ 8.547-2009.
Знак поверки в виде голографической наклейки наносится на корпус генератора (рис. 1). Знак поверки в виде оттиска поверительного клейма наносится на Свидетельство о поверке.
приведены в эксплуатационной документации.
Нормативные документы, устанавливающие требования к генераторам влажного газа MODEL 2000SP
ГОСТ 8.547-2009 «Государственная поверочная схема для средств измерений влажности
газов»
