| Номер в госреестре | 76256-19 |
| Наименование СИ | Спектрометры |
| Обозначение типа СИ | МФС-11 |
| Изготовитель | Общество с ограниченной ответственностью «ОКБ Спектр» (ООО «ОКБ Спектр»), г. Санкт-Петербург |
| Год регистрации | 2019 |
| Срок свидетельства | 27.09.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Спектрометры МФС-11 (далее - спектрометры) предназначены для измерений концентраций (массовых долей) элементов в растворах и маслах.
Принцип действия спектрометров основан на методе эмиссионного спектрального анализа, использующего зависимость интенсивности спектральных линий от количественного содержания элементов в пробе.
Спектрометры являются атомно-эмиссионными оптическими спектрометрами, в состав которых входят полихроматор, источник возбуждения спектров, штатив, контроллер.
Поток излучения от плазмы, полученный в результате электрического разряда между пробой и подставным электродом, при помощи зеркал направляется на дифракционную решетку, на которой происходит разложение в спектр. Каждому элементу соответствует своя совокупность спектральных линий. Далее монохроматическое излучение попадает на линейные фотоприёмники, в которых интенсивности излучения спектральных линий преобразуются в электрические сигналы.
Для количественного определения элементного состава проб спектрометры должны быть предварительно отградуированы по стандартным образцам с известным химическим составом.
Управление осуществляется от компьютера с помощью установленной на нем программы WCcd.

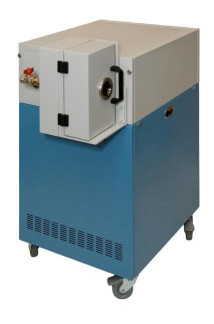

Общий вид спектрометра МФС-11 и место нанесения знака поверки представлены на рисунке 1.
Элементы настройки измерительной части спектрометра конструктивно защищены. Корпус оптического блока спектрометров опломбирован снаружи сбоку пломбой в виде наклейки, которая имеет разрушаемый слой, и при попытке несанкционированного вскрытия повреждается. Схема пломбировки оптического блока спектрометра от несанкционированного доступа приведена на рисунке 2.
Рисунок 2 - Схема пломбировки спектрометра от несанкционированного доступа
Программное обеспечение WCcd представляет собой средство управления работой спектрофотометра и математической обработки данных Метрологически значимые части автономной части ПО выделены в виде отдельных динамических библиотек CcdMain. dll.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | CcdMain |
| Номер версии (идентификационный номер) ПО | отсутствует |
| Цифровой идентификатор CcdMain.dll | 7EAFF051C3CD1EB73212D25449084C74 |
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| 1 | 2 |
| Спектральный рабочий диапазон измерений, нм | от 190 до 420 |
| Выделяемый спектральный интервал, нм, не более | 0,04 |
| Диапазон измерений концентраций элементов: - в водных растворах, г/дм3 - в маслах, г/т | от 0,001 до 0,5 от 1 до 500 |
| Относительное среднее квадратическое отклонение случайной составляющей погрешности, %: | |
| - в водных растворах от 0,001 до 0,005 г/дм3 включ. - в маслах от 1 до 10 г/т включ. | 30 |
| - в водных растворах св. 0,005 до 0,04 г/дм3 включ. - в маслах св. 10 до 100 г/т включ. | 20 |
| - в водных растворах св. 0,04 до 0,5 г/дм3 включ. - в маслах св. 100 до 500 г/т включ. | 15 |
| 1 | 2 |
| Пределы допускаемой относительной погрешности измерений концентраций, %: | |
| - в водных растворах от 0,001 до 0,005 г/дм3 включ. - в маслах от 1 до 10 г/т включ. | ±40 |
| - в водных растворах св. 0,005 до 0,04 г/дм3 включ. - в маслах св. 10 до 100 г/т включ. | ±25 |
| - в водных растворах св. 0,04 до 0,5 г/дм3 включ. - в маслах св. 100 до 500 г/т включ. | ±20 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | от 207 до 253 от 49 до 51 |
| Потребляемая мощность, кВ-А, не более | 1,5 |
| Габаритные размеры, мм, не более: - длина - ширина - высота | 530 850 1070 |
| Масса, кг, не более | 90 |
| Средняя наработка на отказ, ч, не менее | 3000 |
| Полный средний срок службы, лет, не менее | 5 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность при температуре +25 °С, %, не более - атмосферное давление, кПа | от +15 до +25 80 от 84,0 до 106,7 |
наносят на титульный лист эксплуатационной документации типографским способом и на лицевую панель спектрометра МФС-11.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Спектрометр | МФС-11 | 1 шт. |
| Комплект ЗИП | - | 1 шт. |
| Программа WCcd. Руководство оператора | - | 1 шт. |
| Руководство по эксплуатации | СБПЕ.М3-1000.00 РЭ | 1 экз. |
| Методика поверки | 436-165-2019МП | 1 экз. |
осуществляется по документу 436-165 2019МП «Спектрометры МФС-11. Методика поверки», утвержденному ФБУ «Тест-С.-Петербург» 30.05.2019 г.
Основные средства поверки:
- стандартный образец состава водного раствора ионов металлов РМ-2 (железо, никель, свинец, марганец, цинк) (регистрационный № ГСО 7272-96).
Допускается применение других средств поверки (в соответствие с градуировкой), обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки при первичной поверке наносится в Руководстве по эксплуатации. При периодической поверке знак поверки в виде наклейки наносится на лицевую панель спектрометра.
приведены в эксплуатационной документации, при использовании в сфере государственного регулирования обеспечения единства измерений применяется в соответствии с аттестованными методиками (методами) измерений.
