| Номер в госреестре | 76248-19 |
| Наименование СИ | Программно-аппаратные шифровальные (криптографические) средства |
| Обозначение типа СИ | Модули безопасности для информационно-учетных систем государственного контроля (версия 1.0) исп. 2 |
| Изготовитель | АО "Концерн "Автоматика", г.Москва |
| Год регистрации | 2019 |
| Срок свидетельства | 20.09.2024 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Программно-аппаратные шифровальные (криптографические) средства «Модули безопасности для информационно-учетных систем государственного контроля (версия 1.0) исполнение 2» (далее - модули) предназначены для измерений текущих навигационных параметров по сигналам навигационных космических аппаратов глобальных навигационных спутниковых систем (ГНСС) ГЛОНАСС и GPS, определения на их основе координат местоположения в системе координат WGS-84 и синхронизации внутренней шкалы времени модулей с национальной шкалой координированного времени UTC(SU).
Принцип действия модулей основан на измерении псевдодальностей и доплеровских смещений частот по сигналам ГНСС ГЛОНАСС в частотном диапазоне L1 и ГНСС GPS на частоте L1.
Примечание - Параметры сигналов ГНСС согласно ИКД «ГЛОНАСС», редакция 5.1 от 2008 г; IS-GPS-200E от 08.06.2010.
Конструктивно модули состоят из моноблочного корпуса с антенным разъемом MMCX и интерфейсным разъемом FCI 87409-110 для выдачи измерительной информации по интерфейсным шинам SPI, I2C, UART.
Модули оснащены платой навигационной для работы по сигналам ГНСС ГЛОНАСС/GPS, управляющим микроконтроллером, криптографическим сопроцессором, батареей питания, энергонезависимой микросхемой памяти.
Для приема сигналов ГНСС ГЛОНАСС/GPS используется антенна навигационная (не входит в комплект поставки), обладающая следующими характеристиками: разъем MMCX (Amphenol 908-24100), входное сопротивление 50 Ом, возможность приема сигналов ГНСС в частотном диапазоне L1 ГЛОНАСС и на частоте L1 GPS, минимальный коэффициент усиления
28 дБ, напряжение питания от 2,7 до 5,5 В, правая круговая поляризация.
Общий вид модулей с указанием места нанесения знака утверждения типа представлены на рисунке 1.
Место пломбировки от несанкционированного доступа приведено на рисунке 2.

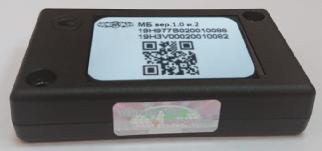

Рисунок 1 - Общий вид модулей и место нанесения знака утверждения типа
Рисунок 2 - Место пломбировки от несанкционированного доступа
Модули работают под управлением специализированного программного обеспечения
(ПО).
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
| Идентификационное данные (признаки) | Значение |
| Идентификационное наименование ПО | ПО программно-аппаратного шифровального (криптографического) средства «Модуля безопасности для информационно-учетных систем государственного контроля (версия 1.0) исполнение 2» |
| Номер версии (идентификационный номер ПО) | 1.00 и выше |
| Цифровой идентификатор ПО (контрольная сумма) | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Доверительные границы абсолютной погрешности (при доверительной вероятности 0,95) определения координат местоположения по каждой координатной оси при работе по сигналам ГЛОНАСС (L1, код СТ) и GPS (L1, код С/А) при геометрическом факторе PDOP не более 3, м | ±15 |
| Пределы допускаемой абсолютной погрешности синхронизации внутренней шкалы времени с национальной шкалой координированного времени UTC(SU) при работе по сигналам ГНСС ГЛОНАСС/GPS, с | ±2 |
| Наименование характеристики | Значение |
| Напряжение питания от сети постоянного тока, В | от 3,1 до 3,5 от 4,8 до 5,3 |
| Габаритные размеры, мм, не более: | |
| - длина | 57 |
| - ширина | 35 |
| - высота | 12 |
| Масса, кг, не более | 0,06 |
| Рабочие условия эксплуатации: | |
| - температура окружающего воздуха, °С | от -40 до +70 |
| - относительная влажность окружающего воздуха при | |
| температуре 20 °C, %, не более | 80 |
наносится на корпус модуля в виде наклейки или лазерной гравировки. Комплектность средства измерений
Таблица 4 - Комплектность модулей
| Наименование | Обозначение | Количество |
| 1 Программно-аппаратное шифровальное (криптографическое) средство | «Модуль безопасности для информационно-учетных систем государственного контроля (версия 1.0) исполнение 2» | 1 шт. |
| 2 Руководство по эксплуатации | НДПА.467756.002-02РЭ | 1 экз. (по отдельному заказу) |
| 3 Формуляр | НДПА.467756.002-02ФО | 1 экз. |
| 4 Методика поверки | 842-19-11МП | 1 экз. (по отдельному заказу) |
осуществляется по документу 842-19-11МП «Программно-аппаратные шифровальные (криптографические) средства «Модули безопасности для информационно-учетных систем государственного контроля (версия 1.0) исполнение 2». Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 03.09.2019.
Основные средства поверки:
- имитатор сигналов СН-3803М, регистрационный номер 54309-13 в Федеральном информационном фонде;
- источник первичный точного времени УКУС-ПИ 02ДМ, регистрационный номер 60738-15 в Федеральном информационном фонде.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых модулей с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска пове-рительного клейма и (или) делается запись в формуляре, заверенная подписью поверителя и знаком поверки.
приведены в эксплуатационном документе.
Приказ Росстандарта № 2831 от 29.12.2018 «Об утверждении Государственной поверочной схемы для координатно-временных измерений»
НДПА.467756.002-02ТУ Программно-аппаратные шифровальные (криптографические) средства «Модули безопасности для информационно-учетных систем государственного контроля (версия 1.0) исполнение 2». Технические условия
| Зарегистрировано поверок | 23 |
| Поверителей | 1 |
| Актуальность данных | 26.10.2025 |
