| Номер в госреестре | 76215-19 |
| Наименование СИ | Системы измерения профиля |
| Обозначение типа СИ | 4D Eagle мод. 4DE 370 |
| Изготовитель | Компания "Automation W+R GmbH" |
| Год регистрации | 2019 |
| Срок свидетельства | 18.09.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы измерения профиля 4D Eagle модели 4DE 370 (далее - системы) предназначены для измерений геометрических параметров профиля горячекатаного сортового проката (прутков) в режиме реального времени.
Принцип действия систем основан на измерении расстояний между поверхностью материала и расположенными по окружности четырьмя измерительными головками с триангуляционными датчиками и преобразовании результатов измерений с помощью ПО в значения геометрических параметров профиля проката, проходящего через центр измерительного модуля.
Системы состоят из измерительного модуля, охлаждающей установки и рабочего места оператора.

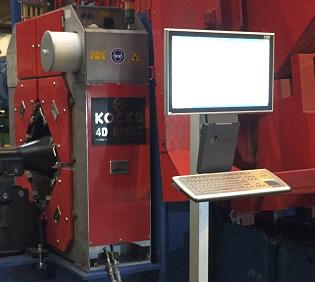

Общий вид средства измерений представлен на рисунке 1.
Пломбирование не предусмотрено.
Системы имеют программное обеспечение (ПО), обеспечивающее получение изображения профиля прутка на экране монитора, результатов измерений геометрических параметров профиля.
Встроенное ПО ProfileCheck является метрологически значимым, вносится в программируемое постоянное запоминающее устройство системы предприятием-изготовителем, и не может быть изменено пользователем.
Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.
Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 1.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ProfileCheck |
| Номер версии (идентификационный номер) ПО | не ниже 1.12.1.0 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений, мм, для профиля: - круглое сечение; - шестигранное сечение; - квадратное сечение; - прямоугольное сечение | от 12 до 100 от 12 до 35 от 12 до 38 от 8^30 до 28^120 |
| Цена единицы наименьшего разряда, мм | 0,01 |
| Пределы допускаемой абсолютной погрешности измерений, мм | ±0,05 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Максимальная скорость сканирования | до 1800 полных профилей в секунду |
| Параметры электрического питания: | |
| - напряжение переменного тока, В | 230/400 |
| - допустимые колебания напряжения, % | ±10 |
| - частота переменного тока, Гц | 50/60 |
| - допустимые колебания частоты, Гц | ±0,5 |
| Мощность измерительного модуля, кВт | 2,6 |
| Мощность лазера, мВт | 50 |
| Класс лазера по ГОСТ IEC 60825-1-2013 | 3B |
| Габаритные размеры измерительного модуля, мм | |
| - длина | 1700 |
| - ширина | 534 |
| - высота | 1713 |
| Масса измерительного модуля, кг | 870 |
| Средний срок службы, лет, не менее | 10 |
| Срок службы лазера, ч | 9000 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от +15 до +40 |
| - относительная влажность, % | не более 80 |
наносится типографским способом на титульный лист руководства по эксплуатации.
Таблица 4 - Комплектность средства измерений
| Наименование комплектующих | Обозначение | Количество |
| Измерительный модуль | 1 шт. | |
| Охлаждающая установка | - | 1 шт. |
| Рабочее место оператора (монитор, клавиатура, мышь) | - | 1 шт. |
| Калибровочное приспособление | - | 1 компл. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | МП 118-233-2018 | 1 экз. |
осуществляется по документу МП 118-233-2018 «ГСИ. Системы измерения профиля 4D Eagle модели 4DE 370 Методика поверки», утвержденному ФГУП «УНИИМ» 13.05.2019 г.
Основные средства поверки:
Микрометры МК по ГОСТ 6507-90, КТ 2, с диапазоном измерений в интервале от 0 до 125 мм
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик средства измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Техническая документация изготовителя
