| Номер в госреестре | 76096-19 |
| Наименование СИ | Резервуары стальные шаровые |
| Обозначение типа СИ | РШС-600 |
| Изготовитель | ООО "Шкаповское газоперерабатывающее предприятие", р.п.Приютово |
| Год регистрации | 2019 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары стальные шаровые РШС-600 (далее - резервуары) предназначены для измерений объема, а также приема, хранения и отпуска жидких углеводородных сред.
Принцип действия резервуаров стальных шаровых РШС-600 основан на измерении объема жидких углеводородных сред в зависимости от уровня его наполнения.
Резервуары стальные шаровые РШС-600 представляют собой стальные сосуды шаровой формы опирающиеся на вертикальные трубчатые стойки. Резервуары оснащены необходимыми техническими устройствами для проведения операций по приему, хранению и отпуску жидких углеводородов: приемо-раздаточными патрубками с запорной арматурой; прибором для замера уровня; противопожарным оборудованием. Резервуары оснащены молниезащитой, защитой от статического электричества и вторичных проявлений молний. Установка резервуаров - наземная.
Резервуары стальные шаровые РШС-600 с заводскими номерами №№ 19, 21, 22, 26, 31, 32, 37, 44, 47, распложены на территории ООО «Шкаповское ГНИ», участок по эксплуатации товарно-сырьевого парка и сливо-наливной эстакады. Карта №1.

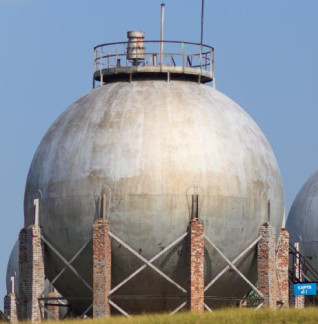

Общий вид резервуаров представлен на рисунке 1.
Пломбирование резервуаров стальных шаровых РШС-600 не предусмотрено.
отсутствует.
приведены в таблицах 1 и 2.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, м3 | 600 |
| Пределы допускаемой относительной погрешности определения вместимости, % | ±0,20 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: о/~' температура окружающего воздуха, С | от -40 до +50 |
| Средний срок службы, лет, не менее | 30 |
наносится на титульный лист паспорта резервуара методом печати. Комплектность средства измерений
Т а б л и ц а - 3 Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар стальной шаровой | РШС 600 Зав.№№ 19, 21, 22, 26, 31, 32, 37, 44, 47 | 9 шт. |
| Паспорт | 9 экз. | |
| Г радуировочная таблица | 9 экз. |
осуществляется по документу МП 0008-2019 «Инструкция. ГСИ. Резервуары стальные шаровые РШС-600. Методика поверки», утвержденному АО «Метролог» 7 июня 2019 года.
Основные средства поверки:
Тахеометр электронный SOKKIA TOPCON SET 550RX, регистрационный №44571-10. Рулетка измерительная металлическая с грузом Р20Н2Г, регистрационный № 60606-15, класс точности 2.
Толщиномер ультразвуковой А1208, регистрационный № 49605-12.
Термометр ртутный стеклянный лабораторный ТЛ-4, регистрационный № 303-91. Штангенциркуль ТТТТЦ, регистрационный № 32108-14.
Допускается применение аналогичных средств поверки обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и в градуировочной таблице в месте подписи поверителя.
отсутствуют
Приказ Росстандарта № 256 от 7 февраля 2018 года «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
| Зарегистрировано поверок | 9 |
| Поверителей | 1 |
| Актуальность данных | 10.06.2025 |
