| Номер в госреестре | 76075-19 |
| Наименование СИ | Линзметры автоматизированные многофункциональные |
| Обозначение типа СИ | ЛЭМ-1 |
| Изготовитель | Общество с ограниченной ответственностью «Многопрофильная компания Меран» (ООО «МКМ»), Московская обл., г. Котельники |
| Год регистрации | 2019 |
| Срок свидетельства | 13.09.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Линзметры автоматизированные многофункциональные ЛЭМ-1 (далее - линзметры) предназначены для измерений параметров линз и призм при поверке наборов пробных очковых линз и призм и скиаскопических линеек.
Принцип действия линзметров основан на принципах геометрической оптики и автоматическом цифровом анализе изображения сетки коллиматора при помощи встроенной ЭВМ. При помещении измеряемой линзы в держателе, цифровая фотокамера автоматически наводится на резкое изображение сетки коллиматора. Затем по параметрам искажения изображения вычисляются необходимые характеристики линзы.
Линзметры представляют собой компактный настольный прибор, все узлы которого смонтированы в корпусе. Основной блок линзметра (LM-7) состоит из следующих узлов:
- жидкокристаллический цветной сенсорный монитор, на котором отражается вся информация о проводимых измерениях;
- панель управления на мониторе, предназначенная для настройки линзметра и изменения режимов работы;
- держатель для линз, предназначенный для фиксации зажимом оптического элемента в необходимом положении на опоре для линз.
-маркировочный узел, предназначенный для отметки оптического центра и направления главных сечений на линзе.
Линзметры снабжены центрирующим устройством, которое обеспечивает фиксацию измеряемой линзы.
Для предотвращения несанкционированного вмешательства в конструкцию изделия, линзметры пломбируются с задней стороны прибора.
На линзметрах имеются шильдики с указанием наименования и типа линзметра, изготовителя, заводской номер и год выпуска прибора.

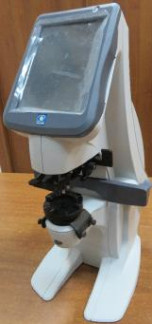

Общий вид линзметров ЛЭМ-1 и схема их маркировки представлены на рисунке 1.
Схема пломбирования линзметров от несанкционированного доступа представлена на рисунке 2.
В линзметрах используется встроенное программное обеспечение, которое устанавливается изготовителем основного блока непосредственно в ПЗУ системы.
Программное обеспечение предназначено для управления линзметром, контроллером внутренних исполнительных механизмов и измерительных устройств и его настроек, а также для обеспечения функционирования интерфейса, обработки информации, полученной от измерительных устройств в процессе проведения измерений.
Идентификационные данные (признаки) метрологически значимой части программного обеспечения линзметров указаны в таблице 1.
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | LM |
| Номер версии (идентификационный номер) ПО | не ниже 1.0.4 |
| Цифровой идентификатор ПО | Данные являются собственностью производителя и являются защищёнными для доступа дилера и пользователей |
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077 - 2014.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений сферической вершинной рефракции, дптр | от -25 до +25 |
| Диапазон измерений призматического действия, пр дптр | от 0,5 до 12 |
| Пределы допускаемой абсолютной погрешности измерений сферической вершинной рефракции, дптр: | |
| в диапазоне от 0 до ±6,00 дптр включ. | ±0,03 |
| в диапазоне св. ±6,00 до ±20,00 дптр включ. | ±0,06 |
| в диапазоне св. ±20,00 дптр | ±0,09 |
| Пределы допускаемой абсолютной погрешности измерений призматического действия, пр дптр: | |
| в диапазоне от 0,50 до 5,00 пр дптр включ. | ±0,06 |
| в диапазоне св. 5,00 до 10,00 пр дптр включ. | ±0,12 |
| в диапазоне св. 10,00 пр дптр | ±0,16 |
| Пределы допускаемой абсолютной погрешности измерений углов, ° | ±1 |
| Пределы допускаемого отклонения параллельности столика для линз относительно линии «0°-180°» угловой шкалы, ° | ±1 |
| Пределы допускаемой абсолютной погрешности нанесения маркером оптического центра, мм | ±0,4 |
| Пределы допускаемой абсолютной погрешности нанесения маркером оси, ° | ±1 |
| Примечание - Метрологические характеристики определены для зеленой линии «е» ртутного спектра. | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Диапазон показаний: - цилиндрической вершинной рефракции, дптр - призматического действия, пр дптр - угловой шкалы, ° | от -10 до +10 от 0 до 20 от 1 до 180 |
| Дискретность показаний: - вершинной рефракции, дптр - призматического действия, пр дптр - угловой шкалы, ° | 0,01; 0,06; 0,12; 0,25 0,01; 0,06; 0,12; 0,25 1 |
| Наименование характеристики | Значение |
| Электропитание от сети переменного тока: - напряжением, В - частотой, Гц | 220±22 50/60 |
| Потребляемая мощность, В • А, не более | 50 |
| Монитор | Сенсорный TFT LCD ЖК-экран, 5,7'' |
| Интерфейс | RS-232C: 1 порт USB2.0 HOST: 1 порт USB2.0 FUNC: 1 порт |
| Габаритные размеры (ДхВхШ), мм, не более | 240x410x200 |
| Масса, кг, не более | 3,7 |
| Условия эксплуатации: - диапазон рабочих температур, оС - относительная влажность воздуха (без конденсации), %, не более - атмосферное давление, кПа | от +15 до +30 от 30 до 80 от 80 до 106 |
наносится на корпус линзметра методом наклеивания и на титульный лист руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Основной блок линзметра | LM-7 | 1 |
| Центрирующее устройство | - | 1 |
| Кабель электропитания сетевой | - | 1 |
| Кабель соединительный | - | 1 |
| Чехол пылезащитный | - | 1 |
| Комплект запасных частей и принадлежностей | - | 1 |
| Диск с драйверами установки USB порта (опционно) | - | 1 |
| Руководство по эксплуатации | - | 1 |
| Методика поверки | МП 014.М44-19 | 1 |
осуществляется по документу МП 014.М44-19 «ГСИ. Линзметры автоматизированные многофункциональные ЛЭМ-1. Методика поверки», утвержденному ФГУП «ВНИИОФИ»
26 февраля 2019 г.
Основные средства поверки:
Государственный первичный эталон единиц оптической силы очковой оптики ГЭТ 205-2013.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ Р 50606-93 (ИСО 8598-93) Оптика и оптические приборы. Диоптриметры МИ 3439-2014 ГСИ. Государственная поверочная схема для средств измерений оптической силы очковой оптики
ТУ 33.20.65-001-20110682-2018 Линзметр автоматизированный многофункциональный ЛЭМ-1. Технические условия
| Зарегистрировано поверок | 117 |
| Поверителей | 2 |
| Актуальность данных | 31.10.2025 |
