| Номер в госреестре | 75975-19 |
| Наименование СИ | Комплексы программно-технические |
| Обозначение типа СИ | "Рубетек" |
| Изготовитель | Общество с ограниченной ответственностью «РУБЕТЕК РУС» (ООО«РУБЕТЕК РУС»), г. Москва |
| Год регистрации | 2019 |
| Срок свидетельства | 22.08.2029 |
| МПИ (интервал между поверками) | 6 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплексы программно-технические «Рубетек» (далее - ПТК «Рубетек», комплексы) предназначены для преобразований количества импульсов электрического напряжения, поступающих от первичных преобразователей физических величин (вычислителей, счетчиков жидкости, счетчиков электрической, тепловой энергии, природного и сжиженного газа) в параметры расхода и количества потребляемых энергоресурсов.
Принцип действия ПТК «Рубетек» основан на обработке, хранении и отображении измерительной информации, собираемой по аналоговым и цифровым интерфейсам с соответствующих вычислителей, корректоров, расходомеров, счетчиков и других приборов.
В состав ПТК «Рубетек» входят:
1) базовые устройства сбора и передачи данных, представляющие собой стационарные приемо-передатчики маломощного радиосигнала, работающие на технологии узкополосной беспроводной связи в диапазоне радиочастот, указанном в паспорте. Количество базовых устройств сбора и передачи данных выбирается в зависимости от модификации комплекса;
2) интерфейсы связи передающие измерительную информацию от средств измерения на базовое устройство сбора и передачи данных;
3) автоматизированная система - программное обеспечение, осуществляющее автоматизированный сбор, обработку, хранение данных с территориально распределенных приемно-передающих устройств, и передачу информации на вышестоящие уровни автоматизированных систем.
Комплект каждого базового устройства сбора и передачи данных состоит из функционального блока и дополнительно набора антенн и коммутирующих устройств. В составе ПТК «Рубетек» используются связные и интерфейсные компоненты, обеспечивающие бесперебойное питание базовых устройств сбора и передачи данных, увеличивающие дальность и помехозащищенность передачи данных в каналах связи, а также обеспечивающие преобразование интерфейсов.
ПТК «Рубетек» предназначены для выполнения следующих основных функций:
1) прием сигналов с соответствующих счетчиков, вычислителей, корректоров, расходомеров, датчиков, приборов учета, специализированных контроллеров или других средств измерений, указанных в руководстве по эксплуатации;
2) преобразование полученных сигналов в автоматизированной системе для целей сбора, обработки, хранения и отображения информации о потребляемых энергоресурсах;
3) построение информационных систем по сбору данных, диспетчеризации удаленных объектов, управляющих систем по автоматизации технологических процессов;
4) исполнение команд и алгоритмов, заданных пользователем.
Конфигурирование ПТК «Рубетек производится в автоматизированной системе, авторизованный доступ к которой осуществляется при помощи интернет браузера.
Защита данных ПТК «Рубетек» от несанкционированного доступа организована с помощью использования паролей, безопасного HTTPS соединения на основе SSL сертификатов.
ПТК «Рубетек» выпускается в модификациях с опциональной возможностью кодирования функциональности дополнительными обозначениями.
Обозначение модификации ПТК «Рубетек» имеет следующий вид:
Комплекс программно-технический «Рубетек»—Х^хУ—ХэхУ—Хяху
Наименование комплекса-
Устройства сбора и передачи данных RWCS-3915:
- 3915-
Количество устройств сбора и передачи данных данного вида Устройства сбора и передачи данных RWCS-3902:
- 3902-
Количество устройств сбора и передачи данных данного вида Устройства сбора и передачи данных RWCS-3903:
-3903-
Количество устройств сбора и передачи данных данного вида

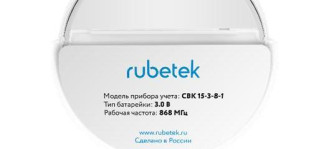

Общий вид ПТК «Рубетек» представлен на рисунке 1.
А) Устройство сбора и передачи данных RWCS-3915
Б) Устройство сбора и передачи данных RWCS-3902
В) Устройство сбора и передачи данных RWCS-3903
Комплекс программно-технический «Рубетек» 3915*7-3903*2
УСТРОЙСТВО СБОРА
И ПЕРЕДАЧИ ДАННЫХ
Интерфейсы: RS-485.CAN, Ethernet, USB,868МГц Мощность излучателя: не более 10 мВт Напряжение питания: 12-248
ооооооооо
ООООООООО
Г) Общий вид базовых устройств сбора и передачи данных Рисунок 1 - Общий вид комплексов программно-технических «Рубетек»
Характеристики программного обеспечения (далее по тексту - ПО) приведены в таблице 1.
ПО состоит из операционной системы, входящей в ПТК «Рубетек» и пакета программ в автоматизированной системе с выделенной метрологической частью, обеспечивающих функционирование ПТК «Рубетек». С помощью персонального компьютера с установленным интернет браузером пользователь (оператор) имеет возможность настроить комплексы на конкретный объект, чтобы обеспечить сбор, хранение и обработку данных, поступающих по каналам внешних интерфейсов. ПТК «Рубетек» обеспечивает хранение данных в течение всего срока службы.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ПО РУБЕТЕК |
| Номер версии (идентификационный номер ПО), не ниже | 2.0 |
| Цифровой идентификатор ПО | - |
Метрологические и технические характеристики ПТК «Рубетек» приведены в таблице 2.
Таблица 2 - Метрологические и технические характеристики
| Наименование характеристики | Значение |
| Диапазон преобразований количества импульсов электрического напряжения, имп. | 1 о32 от 1 до 2 |
| Характеристики входного импульсного сигнала: - амплитуда импульсного сигнала, В - частота следования импульса, Гц, не более - длительность импульса, мс, не менее | от 0,5 до 3 10 100 |
| Пределы допускаемой абсолютной погрешности преобразований количества импульсов с помощью устройства сбора и передачи данных RWCS-3915, имп. | ± 2 |
| Пределы допускаемой относительной погрешности преобразований значений потребляемых энергетических ресурсов по аналоговым и цифровым входам устройств сбора и передачи данных RWCS-3902 и RWCS 3903, подключенных к приборам учета энергетических ресурсов, % | ± 0,1 |
| Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность (без конденсации влаги), %, не более | от 0 до +60 98 |
| Габаритные размеры корпуса базового устройства сбора и передачи данных без учета дополнительного набора антенн и коммутирующих устройств (высотахширинахглубина), мм, не более | 107x91x58 |
| Масса базового устройства сбора и передачи данных, кг, не более | 0,5 |
| Напряжение питания постоянного тока базового устройства сбора и передачи данных, В | от 12 до 24 |
| Средняя наработка на отказ, ч, не менее | 130000 |
| Срок службы, лет, не менее | 20 |
наносится на лицевую часть базового устройства сбора и передачи данных, входящего в ПТК «Рубетек», любым технологическим способом и типографским способом на титульный лист руководства по эксплуатации.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Комплекс программно-технический «Рубетек»* | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Паспорт | - | 1 экз. |
| Методика поверки* | ИЦРМ-МП-095-19 | 1 экз. |
| * - поставляется в соответствии с договором поставки | ||
осуществляется по документу ИЦРМ-МП-095-19 «Комплексы программно-технические «Рубетек». Методика поверки», утвержденному ООО «ИЦРМ» «08» июля 2019 г.
Основные средства поверки:
- генератор сигналов произвольной формы 33120А (регистрационный номер в Федеральном информационном фонде 26209-03);
- установка поверочная универсальная УППУ-МЭ 3.1КМ (регистрационный номер в Федеральном информационном фонде 57346-14).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
отсутствуют.
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ТУ 26.51.43.120-001-05534663-2019 Комплекс программно-технический «Рубетек». Технические условия
