| Номер в госреестре | 75890-19 |
| Наименование СИ | Резервуар стальной горизонтальный цилиндрический |
| Обозначение типа СИ | РГС-63 |
| Изготовитель | АО "Первомайскхиммаш", р.п.Первомайский |
| Год регистрации | 2019 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуар стальной горизонтальный цилиндрический РГС-63 (далее - резервуар) предназначен для измерения объема, а также приема, хранения и отпуска нефти и нефтепродуктов.
Резервуар представляет собой стальной сосуд цилиндрической формы со сферическими днищами. Тип резервуара - горизонтальный сварной, подземного размещения.
Заполнение и опорожнение резервуара осуществляется через приемо-раздаточные патрубки, расположенные в верхней части резервуара.
Надземные части резервуара расположены на отдельно выделенной площадке.
Резервуар РГС-63 заводской № 58563, расположен на производственной площадке нефтебазы ООО «Транснефть-Порт Козьмино», по адресу Приморский край, г. Находка, 692941, мкр. Врангель, ул. Нижне-Набережная, 78.

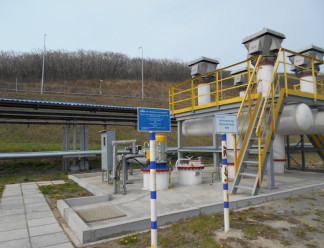

Общий вид резервуара представлен на рисунке 1, эскиз конструкции на рисунке 2.
отсутствует.
Таблица 1 - Метрологические характеристики резервуара
| Наименование характеристики | Значение |
| Заводской номер | 58563 |
| Номинальная вместимость, м3 | 63 |
| Пределы допускаемой относительной погрешности определения вместимости (объемный метод), % | ±0,25 |
Таблица 2 - Основные технические характеристики резервуара
| Наименование характеристики | Значение |
| Заводской номер | 58563 |
| Габаритные размеры, мм, не более длина цилиндрической части диаметр внутренний | 7800 3200 |
| Средний срок службы, лет, не менее | 30 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - атмосферное давление, кПа | от -45 до +50 от 84,0 до 106,7 |
наносится на титульный лист паспорта печатным способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар стальной горизонтальный цилиндрический | РГС-63 | 1 шт. |
| Паспорт | Технический паспорт РГС-63 | 1 экз. |
| Г радуировочная таблица | РГС-63 | 1 экз. |
осуществляется по документу ГОСТ 8.346-2000 ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки.
Основные средства поверки:
- комплекс градуировки резервуаров «Зонд» (регистрационный номер 17906-98);
- метрошток МШТм-3,5К2Ч (регистрационный номер 36694-13);
- рулетка измерительная металлическая D 80 2-го класса точности (регистрационный номер 21096-01).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых резервуаров с требуемой точностью.
Знак поверки наносится в градуировочной таблице в виде оттиска поверительного клейма, в свидетельстве о поверке - в виде наклейки.
отсутствуют.
Нормативные документы, устанавливающие требования к резервуару стальному горизонтальному цилиндрическому РГС-63
Приказ Росстандарта № 256 от 07 февраля 2018 года «Об утверждении Государственной поверочной схемы для средств измерения массы и объема жидкости в поток, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
ГОСТ 17032-2010 МГС. Резервуары стальные горизонтальные для нефтепродуктов. Технические условия
ГОСТ 8.346-2000 ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки
