| Номер в госреестре | 75889-19 |
| Наименование СИ | Резервуары стальные горизонтальные цилиндрические |
| Обозначение типа СИ | РГС-40, РГС-100 |
| Изготовитель | ООО "Химстроймонтаж", г.Усолье-Сибирское |
| Год регистрации | 2019 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары стальные горизонтальные цилиндрические РГС-40, РГС-100 (далее -резервуары) предназначены для измерения объема, а также приема, хранения и отпуска нефти и нефтепродуктов.
Резервуары представляют собой стальные сосуды цилиндрической формы со сферическими днищами.
Заполнение и опорожнение резервуара осуществляется через приемо-раздаточные патрубки, расположенные в верхней части резервуара.
Резервуары снабжены площадками обслуживания.
Резервуары РГС-40 заводской № 790, РГС-100 заводские номера №№ 778, 779 расположены на производственной площадке береговых и причальных сооружений ООО «Транснефть-Порт Козьмино», по адресу Приморский край, г. Находка, 692941, мкр. Врангель, ул. Нижне - Набережная, 78

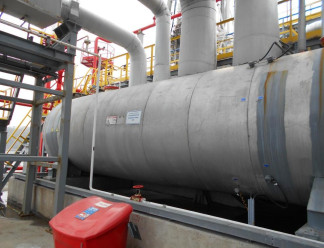

Общий вид резервуара РГС-40 № 790 представлен на рисунке 1. Общий вид площадок размещения резервуаров РГС-100 №№ 778, 779 приведен на рисунках 1-2. Эскиз конструкции резервуаров РГС-100 №№ 778, 779 подземного размещения показан на рисунке 4.
Пломбирование резервуаров не предусмотрено
отсутствует.
Таблица 1 - Метрологические характеристики резервуаров
| Наименование характеристики | Значение | ||
| РГС-40 | РГС-100 | ||
| Заводской номер | 790 | 778 | 779 |
| Номинальная вместимость, м3 | 40 | 100 | 100 |
| Пределы допускаемой относительной погрешности определения вместимости (объемный метод), % | ±0,25 | ||
Таблица 2 - Основные технические характеристики резервуаров
| Наименование характеристики | Значение | ||
| Заводской номер | 790 | 778 | 779 |
| Габаритные размеры, мм, не более | |||
| длина цилиндрической части | 9250 | 11840 | 11840 |
| диаметр внутренний | 2410 | 3200 | 3200 |
| Средний срок службы, лет, не менее | 25 | ||
| Рабочие условия эксплуатации: | |||
| - температура окружающего воздуха, °С | от -45 до +50 | ||
| - атмосферное давление, кПа | от 84,0 до 106,7 | ||
наносится на титульный лист паспорта печатным способом. Комплектность средства измерений
Таблица 3 - Комплектность средств измерений
| Наименование | Обозначение | Количество |
| Резервуар стальной горизонтальный цилиндрический | РГС-40 | 1 шт. |
| Паспорт | Технический паспорт РГС-40 | 1 экз. |
| Г радуировочная таблица | РГС-40 | 1 экз. |
| Резервуар стальной горизонтальный цилиндрический | РГС-100 | 2 шт. |
| Паспорт | Технический паспорт РГС-100 | 2 экз. |
| Г радуировочная таблица | РГС-100 | 2 экз. |
осуществляется по документу ГОСТ 8.346-2000 ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки.
Основные средства поверки:
- комплекс градуировки резервуаров «Зонд» (регистрационный номер 17906-98);
- метрошток МШТм-3,5К2Ч (регистрационный номер 36694-13);
- рулетка измерительная металлическая D 80 2-го класса точности (регистрационный номер 21096-01);
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых резервуаров с требуемой точностью.
Знак поверки наносится в градуировочной таблице в виде оттиска поверительного клейма, в свидетельстве о поверке - в виде наклейки.
отсутствуют.
Нормативные документы, устанавливающие требования к резервуарам стальным горизонтальным цилиндрическим РГС-40, РГС-100
Приказ Росстандарта № 256 от 07 февраля 2018 года «Об утверждении Государственной поверочной схемы для средств измерения массы и объема жидкости в поток, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
ГОСТ 17032-2010 МГС. Резервуары стальные горизонтальные для нефтепродуктов. Технические условия
ГОСТ 8.346-2000 ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки
| Зарегистрировано поверок | 3 |
| Поверителей | 2 |
| Актуальность данных | 06.08.2025 |
