| Номер в госреестре | 75852-19 |
| Наименование СИ | Датчики весоизмерительные тензорезисторные |
| Обозначение типа СИ | "Уралвес К-Б" |
| Изготовитель | Общество с ограниченной ответственностью «Вектор-ПМ» (ООО «Вектор-ПМ»), г. Пермь |
| Год регистрации | 2019 |
| Срок свидетельства | 20.08.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики весоизмерительные тензорезисторные «Уралвес К-Б» (далее - датчики) предназначены для преобразования силы в измеряемую физическую величину (аналоговый измерительный сигнал), и применяются для измерений массы взвешиваемого объекта с учетом влияния силы тяжести и выталкивающей силы воздуха в месте измерения.
Принцип действия датчиков основан на изменении электрического сопротивления тензорезисторов, вызванном деформацией под действием прилагаемой нагрузки. Изменение электрического сопротивления вызывает появление в диагонали моста электрического сигнала напряжения, изменяющегося пропорционально нагрузке.
Конструкция датчиков включает в себя следующие основные части, упругий элемент и наклеенные на него тензорезисторы, соединенные по мостовой схеме. Упругий элемент датчиков выполнен либо из нержавеющей стали, либо из легированной стали. Вид нагрузки, прикладываемой к датчикам - изгиб.

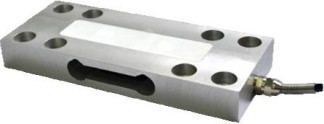

Общий вид датчиков представлен на рисунке 1.
Уралвес К-Б-14 А У ралвес К-Б-12 А Уралвес К-Б- 10Г У ралвес К-Б-10 А
Уралвес К-Б-12Т Уралвес К-Б-12У
Обозначение модификаций датчиков имеет вид Уралвес К-Б-Х1 (Х2)-Х3, где: Х1 - условное обозначение исполнения:
14 А;
12 А;
10Г;
10 А;
10В;
12Т;
12У
Х2 - условное обозначение материала корпуса*:
Н - корпус из нержавеющей стали;
*базовое исполнение корпуса (легированная сталь) не указывается Х3 - условное обозначение максимальной нагрузки (Emax) в тоннах или килограммах. Маркировочная табличка содержит следующую информацию:
- класс точности;
- максимальное число поверочных интервалов;
- обозначение вида нагрузки, прикладываемой к датчику;
- торговая марка изготовителя;
- модификация датчика;
- максимальная нагрузка Emax;
- заводской номер;
- предельные значения температуры;
- минимальный поверочный интервал vmin;
- предел допустимой нагрузки Ej;m;
- знак утверждения типа.
отсутствует.
Метрологические и технические характеристики датчиков приведены в таблицах 1 - 2.
Таблица 1 - Метрологические и технические характеристики датчиков
| Наименование параметра | Значение | ||
| Уралвес К-Б-12У | Уралвес К-Б-12А | Уралвес К-Б-12Т | |
| Максимальная нагрузка, Emax, т | 0,25; 0,5; 0,75; 1; 1,5; 2; 2,5; 3; 5; 7,5; 10 | 0,3; 0,5; 1; 2; 3; 5; 7,5; 10; 15; 20; 25 | 1; 2; 3; 5; 10; 20 |
| Выходной сигнал, мВ/В | 2,0 ±0,002 | 1,0 ±0,05 | |
| Входное сопротивление, Ом | 400 ±20 | 750 ±10 | |
| Выходное сопротивление, Ом | 352 ±3 | 702 ±3 | |
| Класс точности по ГОСТ 8.631-2013 (OIML R 60:2000) | С | ||
| Максимальное число поверочных интервалов (nmax) | 1000; 2000; 3000 | ||
| Доля от пределов допускаемой погрешности весов (plc) | 0,7 | ||
| Классификация по влажности | CH | ||
| Минимальный поверочный интервал (vmin) | Emax /10000 | ||
| Предельные значения температуры, °С | от -30 до +50 | ||
| Напряжение питания, В | от 5 до 12 | ||
| Предел допустимой нагрузки (Eum), % от Emax | 125 | ||
| Наименование параметра | Значение | |||
| Уралвес К-Б-10А | Уралвес К-Б-10В | Уралвес К-Б-10Г | Уралвес К-Б-14А | |
| Максимальная нагрузка, Emax, т | 0,005; 0,006; 0,008; 0,01; 0,015; 0,03; 0,05; 0,1; 0,15; 0,2; 0,25 | 0,05; 0,1; 0,15; 0,3; 0,5; 0,75; 1; 1,2 | 0,05; 0,1; 0,15; 0,2; 0,3; 0,5; 0,8 | 0,005; 0,01; 0,02; 0,03; 0,04; 0,05; 0,075; 0,1; 0,15; 0,2; 0,25; 0,3; 0,5 |
| Класс точности по ГОСТ 8.631-2013 (OIML R 60:2000) | С | |||
| Максимальное число поверочных интервалов (nmax) | 1000; 2000; 3000 | |||
| Доля от пределов допускаемой погрешности весов (plc) | 0,7 | |||
| Классификация по влажности | CH | |||
| Выходной сигнал, мВ/В | 2,0 ±0,002 | |||
| Входное сопротивление, Ом | 400 ±20 | |||
| Выходное сопротивление, Ом | 352 ±5 | |||
| Минимальный поверочный интервал (vmin) | Emax /10000 | |||
| Предельные значения температуры, °С | от -30 до +50 | |||
| Напряжение питания, В | от 5 до 12 | |||
| Предел допустимой нагрузки (Em), % от Emax | 125 | |||
Таблица 3 - Габаритные размеры датчиков модификации Уралвес К-Б-12У
| Emax, кг | Г абаритные размеры, мм, не более | ||
| Длина | Ширина | Высота | |
| 250;500; 750; 1000; 1500; 2000; 2500 | 130 | 35 | 35 |
| 3000; 5000 | 175 | 40 | 40 |
| 7500; 10000 | 230 | 55 | 55 |
Таблица 4 - Габаритные размеры датчиков модификации Уралвес К-Б-12А
| Emax, кг | Г абаритные размеры, мм, не более | ||
| Длина | Ширина | Высота | |
| 300; 500; 1000; 2000; 3000 | 205 | 40 | 45 |
| 5000; 7500 | 240 | 50 | 55 |
| 10000 | 280 | 60 | 70 |
| 15000; 20000; 25000 | 320 | 70 | 85 |
Таблица 5 - Габаритные размеры датчиков модификации Уралвес К-Б-12Т
| Emax, кг | Г абаритные размеры, мм, не более | ||
| Длина | Ширина | Высота | |
| 1000; 2000; 3000 | 180 | 60 | 100 |
| 5000 | 200 | 75 | 140 |
| 10000, 20000 | 260 | 110 | 175 |
| Emax, кг | Г абаритные размеры, мм, не более | ||
| Длина | Ширина | Высота | |
| 5; 6; 8; 10; 15; 30 | 130 | 25 | 25 |
| 50; 100; 150; 200; 250 | 150 | 40 | 40 |
Таблица 7 - Габаритные размеры датчиков модификации Уралвес К-Б-10В
| Emax, кг | Г абаритные размеры, мм, не более | ||
| Длина | Ширина | Высота | |
| 50; 100; 150; 300; 500; 750; 1000; 1200 | 250 | 100 | 50 |
Таблица 8 - Габаритные размеры датчиков модификации Уралвес К-Б-10Г
| Emax, кг | Г абаритные размеры, мм, не более | ||
| Длина | Ширина | Высота | |
| 50; 100; 150; 200; 300; 500; 800 | 175 | 60 | 65 |
Таблица 9 - Габаритные размеры датчиков модификации Уралвес К-Б-14А
| Emax, кг | Г абаритные размеры, мм, не более | |
| Длина | Диаметр | |
| 5; 10; 20; 30; 40; 50; 75; 100; 150; 200; 250; 300; 500 | 120 | 45 |
наносится на маркировочную табличку, расположенную на корпусе датчика, а также типографским способом на титульные листы эксплуатационной документации.
| Таблица 10 — Комплектность с | редства измерений | |
| Наименование | Обозначение | Количество |
| Датчик | — | 1 шт. |
| Паспорт | ВПМ 4273-005.К-Б ПС | 1 экз. |
| Руководство по эксплуатации | ВПМ 4273-005.К-Б РЭ | 1 экз. * |
| * На партию из 10 шт. или в один адрес. Руководство по эксплуатации вместо бумажного носителя может предоставляться на электронном носителе | ||
осуществляется по приложению ДА «Методика поверки» ГОСТ 8.631-2013 (OIML R 60:2000) «Датчики весоизмерительные. Общие технические требования. Методы испытаний».
Основные средства поверки: рабочие эталоны 1-ого разряда по ГОСТ 8.640-2014 с пределами допускаемых значений доверительных границ относительной погрешности 5 от 0,01 % до 0,15 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого датчика с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и/или в соответствующий раздел эксплуатационных документов.
приведены в эксплуатационном документе.
ГОСТ 8.631-2013 (OIML R 60:2000) «Датчики весоизмерительные. Общие технические требования. Методы испытаний»
ГОСТ 8.640-2014 «ГСИ. Государственная поверочная схема для средств измерений
силы»
Приказ Росстандарта от 29 декабря 2018 г № 2818 «Об утверждении Государственной поверочной схемы для средств измерений массы»
ТУ 4273-007-60694339-2018 «Датчики весоизмерительные тензорезисторные «Уралвес К-Б». Технические условия»
