| Номер в госреестре | 75839-19 |
| Наименование СИ | Вибропреобразователи |
| Обозначение типа СИ | TR-26, TR-27, TR-I |
| Изготовитель | ?ма "CEMB S.p.A.", Италия |
| Год регистрации | 2019 |
| Срок свидетельства | 20.08.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Вибропреобразователи модификаций TR-26, TR-27, TR-I (далее -вибропреобразователи) предназначены для измерений среднеквадратических значений (далее -СКЗ) виброускорения или виброскорости.
Принцип работы вибропреобразователей заключается в генерации электрического сигнала от 4 до 20 мА, пропорционального воздействующему значению виброускорения или виброскорости.
Вибропреобразователи являются преобразователями инерционного типа и используют прямой пьезоэлектрический эффект. Пьезоэлемент вибропреобразователя преобразует механические колебания в электрический сигнал.
Вибропреобразователи модификации TR-26 выпускаются в девяти исполнениях, отличающихся между собой измеряемым параметром вибрации (виброускорение или виброскорость) и диапазонами измерений.
Код исполнения вибропреобразователей модификации TR-26 приведен на схеме 1:
TR-26 / □ / □ / □ / □
где:
И - может принимать значения от 0 до 8 в зависимости от измеряемой величины и диапазона измерения
B
С
D
- резьбовое крепление
- сертификат взрывозащиты
- исполнение соединительного кабеля
Схема 1 - Исполнения вибропреобразователей модификации TR-26
Вибропреобразователи модификации TR-27 выпускаются в девяти исполнениях, отличающихся между собой измеряемым параметром вибрации (виброускорение или виброскорость) и диапазонами измерений.
Код исполнения вибропреобразователей модификации TR-27 приведен на схеме 2:
TR-27 / □ / □ / □ / □ / □
B
С
D
E
где:
И - может принимать значения от 0 до 8 в зависимости от измеряемой величины и диапазона измерения
- резьбовое крепление.
- исполнение соединительного кабеля
- длина кабеля
- сертификат взрывозащиты Схема 2 - Исполнения вибропреобразователей модификации TR-27
Вибропреобразователи модификации TR-I выпускаются в девяти исполнениях, отличающихся между собой измеряемым параметром вибрации (виброускорение или виброскорость) и диапазонами измерений согласно схеме 3.
Код исполнения вибропреобразователей модификации TR-I приведен на схеме 3:
TR-I / □ / □ / □ / □
B
С
D
где:
И - может принимать значения от 0 до 8 в зависимости от измеряемой величины и диапазона измерения
- резьбовое крепление.
- сертификат взрывозащиты
- покрытие
Схема 3 - Исполнения вибропреобразователей модификации TR-I

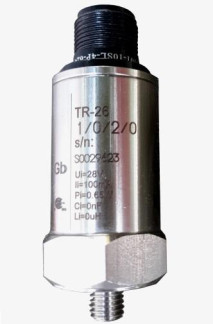

Общий вид вибропреобразователей модификаций TR-26, TR-27, TR-I представлены на рисунках 1-3.
Пломбирование вибропреобразователей модификаций TR-26, TR-27, TR-I не предусмотрено.
отсутствует.
Таблица 1 - Метрологические характеристики вибропреобразователей модификаций TR-26,
TR-27 и TR-I
| Модификации | |||
| Наименование характеристики | TR-I | TR-26 | TR-27 |
| Значения | |||
| * Диапазоны измерений виброскорости (СКЗ), мм/с | от 0,3 до 10 от 0,3 до 12,7 от 0,5 до 20 от 0,5 до 25,4 от 2,5 до 50 от 2,5 до 100 | ||
| Диапазоны измерений виброускорений (СКЗ), м/с2 | от 0,3 до 9,8 от 2,5 до 49 от 2,5 до 98 | ||
| Диапазон рабочих частот, Гц | от 1,5 до 2000 | ||
| Номинальные значения коэффициента преобразования на базовой частоте 75 Гц: | |||
| для диапазонов измерений виброскорости (СКЗ), мА/(ммс-1): - от 0,3 до 10 мм/с | 1,6 | ||
| - от 0,3 до 12,7 мм/с | 1,26 | ||
| - от 0,5 до 20 мм/с | 0,8 | ||
| - от 0,5 до 25,4 мм/с | 0,63 | ||
| - от 2,5 до 50 мм/с | 0,32 | ||
| - от 2,5 до 100 мм/с | 0,16 | ||
| для диапазонов измерений виброускорений (СКЗ), -2 мА/(м с" ): - от 0,25 до 9,8 м/с2 | 1,6 | ||
| - от 2,5 до 49 м/с2 | 0,32 | ||
| - от 2,5 до 98 м/с2 | 0,16 | ||
| Пределы допускаемого отклонения действительного значения коэффициента преобразования от номинального значения на базовой частоте 75 Гц, % | ±15 | ±10 | |
| Нелинейность амплитудной характеристики на базовой частоте 75 Гц, %, не более | ±2 | ||
| Диапазон рабочих частот с неравномерностью | |||
| амплитудно-частотной характеристики не более ±5 %, Гц | от 5 до 300 включ. | ||
| Диапазон рабочих частот с неравномерностью | |||
| амплитудно-частотной характеристики не более ±20 %, Гц | св | 300 до 1000 | |
| Наименование характеристики | Модификации |
| TR-I TR-26 TR-27 | |
| Значения | |
| Диапазон рабочих частот с неравномерностью амплитудно-частотной характеристики не более ±3 дБ, Гц | от 1,5 до 2000 |
| * - в зависимости от исполнения вибропреобразователя согласно паспорту | |
Таблица 2 - Основные технические характеристики вибропреобразователей модификаций TR-26, TR-27_
| Наименование характеристики | Модификации | |
| TR-26 | TR-27 | |
| Значения | ||
| Масса, г, не более | 111 | 113 |
| Габаритные размеры (диаметрхвысота) мм, не более | 27 х 59 | 27 х 49 |
| Параметры электропитания: - напряжение постоянного тока, В | от 10 до 35 | |
| Условия эксплуатации: - температура ° окружающей среды, С | от -60 до +120 | |
| Маркировка взрывозащиты | 0Ex ia IIC T6. . .T4 Ga Ex ia IIIC T85°C. . .T135°C Da PO Ex ia I Ma 1Ex ia IIC T6. . .T4 Gb (1Ex e IIC T6. . .T4 Gb X Ex ia IIIC T85°C...T135°C Db Ex tc IIIC T85°C.. N135°C Dc X | 0Ex ia IIC T6...T4 Ga X Ex ia IIIC T85°C.. T135°C Da X PO Ex ia I Ma X 1Ex e IIC T6...T4 Gb X Ex tc IIIC T85°C.. T135°C Dc X |
Таблица 3 - Основные технические характеристики вибропреобразователей модификации TR-I
| Наименование характеристики | Модификация |
| TR-I | |
| Значения | |
| Масса, г, не более | 525 |
| Г абаритные размеры (диаметрхвысота) мм, не более | 89,5 х 151 |
| Параметры электропитания: - напряжение постоянного тока, В | от 10 до 35 |
| Условия эксплуатации: ° - температура окружающей среды, С | от -40 до +70 |
| Маркировка взрывозащиты | 1Ex d IIC T6 Gb Ex tb IIIC T85°C Db |
наносится на титульный лист паспорта типографским способом или методом наклейки.
| Наименование | Обозначение | Количество |
| Вибропреобразователь | модификации TR-26 (TR-27 или TR-I) | 1 шт. |
| Паспорт | - | 1 экз. |
| Методика поверки | МП 204/3-02-2019 | 1 экз. |
осуществляется по документу МП 204/3-02-2019 «Вибропреобразователи модификаций TR-26, TR-27, TR-I. Методика поверки», утвержденному ФГУП «ВНИИМС» «31» января 2019 г.
Основные средства поверки: рабочий эталон 2-го разряда по приказу Росстандарта от 27 декабря 2018 г. № 2772 «Об утверждении Государственной поверочной схемы для средств измерения виброперемещения, виброскорости, виброускорения и углового ускорения».
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых вибропреобразователей с требуемой точностью. Знак поверки наносится на свидетельство о поверке и (или) в паспорт.
приведены в эксплуатационном документе.
Приказ Федерального агентства по техническому регулированию и метрологии от 27.12.2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения» Техническая документация CEMB S.p.A., Италия
