| Номер в госреестре | 75789-19 |
| Наименование СИ | Контроллеры модульные |
| Обозначение типа СИ | Easergy T300 |
| Изготовитель | "Schneider Electric Industries SAS", Франция |
| Год регистрации | 2019 |
| Срок свидетельства | 19.08.2024 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Контроллеры модульные Easergy T300 (далее - контроллеры) предназначены для
измерений среднеквадратического значения фазного/линейного напряжения и
среднеквадратического значения силы переменного тока, частоты переменного тока, активной/реактивной/полной электрической энергии, активной/реактивной/полной
электрической мощности, коэффициента мощности, а также температуры от термопреобразователей сопротивления.
Принцип действия контроллеров основан на преобразовании мгновенных значений сигналов измеряемых величин в цифровые коды и выдачу полученных кодов с последующим вычислением значений измеряемых величин из полученного массива выборок.
При измерении силы и напряжения переменного тока контроллеры возможно применять совместно с измерительными трансформаторами тока и трансформаторами напряжения с любым номиналом первичной цепи до 1250 А для сети среднего напряжения и до 3000 А для сети низкого напряжения - при использовании трансформаторов тока и до 36 кВ - при использовании трансформаторов напряжения соответственно путем подключения вторичных обмоток трансформаторов ко входам контроллеров (или ко входам адаптера из состава контроллера).
Конструктивно контроллеры представляют собой устройства, которые строятся по модульному принципу.
В зависимости от заказа контроллеры комбинируются из следующих взаимодействующих между собой модулей:
- модуль HU250 (1 модуль);
- модуль SC150 (до 24 модулей);
- модуль PS50 (1 модуль);
- модуль LV150 (до 3 модулей).
Комбинации модулей могут быть различными, общее количество модулей до 16 при использовании модуля PS50. При использовании другого источника питания, количество модулей возможно до 24.
Модуль HU250 предназначен для:
- администрирования баз данных и прав доступа пользователей;
- осуществления дистанционной связи с центром управления (с системой SCADA) по защищенным протоколам (IEC 60870-5-101/IEC 60870-5-104, DNP3);
- осуществления локальной связи с другими подстанциями;
- осуществления связи (Ethernet, 2G, 3G, 4G);
- осуществления связи в локальной сети для интеллектуальных электронных устройств (далее - ИЭУ) по протоколам (Modbus, IEC 60870-5-104, DNP3);
- осуществления доступа к локальному и дистанционному конфигурированию для всех модулей в составе контроллеров;
- выполнения функций шлюза связи для модулей в составе контроллеров;
- выполнения функций веб-сервера с локальным и дистанционным доступом;
- выполнения интегрированной функции автоматизации с выполнением программируемого логического управления;
- дистанционного/локального выполнения глобальных функций, активации/деактивации функций программируемого логического контроллера (ПЛК).
Модуль HU250 имеет интерфейсы связи типа RS232, RS422/RS485.
Модуль SC150 предназначен для:
- управления и контроля всеми типами переключателей;
- обнаружения ненаправленных и направленных отказов:
- обнаружения перегрузок по току в фазах и замыканий на землю;
- обнаружения направленных перегрузок по току в фазах и замыканий на землю;
- обнаружения обрыва провода в одной фазе;
- измерений силы переменного тока с использованием трансформаторов тока;
- измерений напряжения переменного тока с использованием следующих типов датчиков (адаптеров): VT (трансформатор напряжения), LPVT (трансформатор напряжения малой мощности);
- измерений активной/реактивной/полной электрической энергии и активной/реактивной/полной электрической мощности;
- индикации коэффициента гармоник, показателей качества электроэнергии в соответствии со стандартом IEC 61000-4-30;
- выполнения специальной интегрированной функции автоматизации: посекционного контроля.
Модуль SC150 выпускается в исполнениях SC150 CT-LPVT и SC150 CT-CAPA, отличающихся типами подключаемых датчиков напряжений. SC150 CT-LPVT позволяет подключить низкомощностные датчики напряжения типа LPVT и стандартные измерительные трансформаторы напряжения. SC150 CT-CAPA предназначен для подключения делителей напряжения.
Модуль LV150 предназначен для:
- измерений и контроля температуры трансформаторов;
- измерений силы переменного тока с использованием трансформаторов тока;
- измерений напряжения переменного тока с использованием датчика (адаптера) LV;
- измерений активной/реактивной/полной электрической энергии и активной/реактивной/полной электрической мощности;
- индикации коэффициента гармоник, показателей качества электроэнергии в соответствии со стандартом IEC 61000-4-30;
- обнаружения обрыва провода в одной фазе.
Масштабный коэффициент преобразования модулей задается программно.
Модуль PS50 предназначен для питания модулей контроллера, моторных приводов (24 и 48 В), устройств релейной защиты, многофункциональных измерительных преобразователей, дополнительного коммуникационного оборудования и обеспечивает бесперебойную работу с помощью резервного источника питания в случае нарушения энергоснабжения оборудования.
Функциональные возможности контролеров приведены в таблице 1.
Таблица 1 - Функциональные возможности
| Функциональные возможности | Модуль | |
| SC150 | LV150 | |
| Измеряемые параметры | ||
| Среднеквадратическое значение линейного/фазного напряжения переменного тока и среднеквадратическое значение силы переменного тока | + | + |
| Частота переменного тока | + | + |
| Активная электрическая мощность (фазная и суммарная) | + | + |
| Реактивная электрическая мощность (фазная и суммарная) | + | + |
| Полная электрическая мощность (фазная и суммарная) | + | + |
| Функциональные возможности | Модуль | |
| SC150 | LV150 | |
| Коэффициент мощности | + | + |
| Активная электрическая энергия | + | + |
| Реактивная электрическая энергия | + | + |
| Полная электрическая энергия | + | + |
| Небаланс тока обратной последовательности (период цикла 150/180, 10 | ||
| минут, 2 часа) | + | + |
| Небаланс напряжения обратной последовательности (период цикла | ||
| 150/180, 10 минут, 2 часа) | + | + |
| Гармоники напряжения (период цикла 150/180, 10 минут, 2 часа) | до 15 | до 15 |
| Гармоники тока (период цикла 150/180, 10 минут, 2 часа) | до 15 | до 15 |
| Температура (мгновенное значение, среднечасовая) | - | + |
| Фиксируемые величины | ||
| Индикация напряжения | + | + |
| Фиксируемые события | ||
| Индикация отсутствия/наличия напряжения | + | + |
| Счетчик неисправностей | + | - |
| Индикация изменения небаланса тока/напряжения | + | + |
| Индикация отсутствия/наличия тока | + | - |
| Индикация неисправностей: | ||
| Индикация неисправности на фазах | + | - |
| Направление прохождения неисправности (прямое, обратное, без указа | ||
| ния направления) | + | - |
| Межфазное замыкание | + | - |
| Замыкание на землю | + | - |
| Индикация типа короткого замыкания (неустойчивое, устранившееся, | ||
| устойчивое) | + | - |

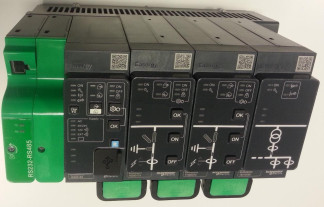

Общий вид модулей в составе контроллеров с указанием мест нанесения знака поверки представлен на рисунке 1.
Пломбирование контроллеров не предусмотрено.
Контроллеры имеют встроенное программное обеспечение (далее - ПО), устанавливаемое в энергонезависимую память микроконтроллера. Встроенные инструменты информационной безопасности исключают возможность несанкционированной настройки и вмешательства, приводящих к искажению результатов измерений. Программное обеспечение контроллеров предназначено для управления и мониторинга распределительных сетей среднего и низкого напряжения.
Идентификационные данные ПО приведены в таблице 2.
Таблица 2 - Идентификационные данные ПО
| Идентиф икационные данные (признаки) | Значение для модуля | |||
| Модуль | HU250 | SC150 | LV150 | PS50 |
| Идентификационное наименование ПО | hu250- full_X.tar.gz | firmware_SC1 50 X.tar.gz | firmware LV1 50 X.tar.gz | PS50 EXPLO IT X.s19 |
| Идентиф икационные данные (признаки) | Значение для модуля | |||
| Модуль | HU250 | SC150 | LV150 | PS50 |
| Номер версии (идентификационный номер) ПО, не ниже* | 1.4.1-8929 | 1.3.0-24461 | 1.2.0-24461 | 1.0.6 |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | - | |||
| * Номер версии программного обеспечения может обновляться. В наименовании ПО вместо X используется номер версии ПО. | ||||
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Основные метрологические и технические характеристики контроллеров приведены в таблицах 3 - 19.
Таблица 3 - Основные метрологические характеристики модулей SC150 и LV150 из состава контроллеров_
| Наименование характеристики | Значение |
| Диапазон номинальных значений напряжения переменного тока ином при использовании адаптера LV, В - фазного - линейного | от 110 до 240 от 190 до 400 |
| Диапазон номинальных значений напряжения переменного тока ином при использовании адаптера VT, В - фазного - линейного | от 82 до 138 от 141 до 240 |
| Диапазон измерений среднеквадратического значения фазного/линейного напряжения переменного тока при частоте переменного тока от 45 до 67 Гц, В | от 0Д' ином до 2,°' ином |
| Пределы допускаемой основной относительной погрешности измерений среднеквадратического значения фазного/линейного напряжения переменного тока, %: - в диапазоне от 0,1- ином до 0,2 - ином не включ. - в диапазоне от 0,2- итм до 1,2- Ццом - в диапазоне св. 1,2- Ццом до 2,0- Ццом | ±5,0 ±0,5 ±5,0 |
| Температурный коэффициент при измерении среднеквадратического значения фазного/линейного напряжения переменного тока, %/К, не более: - в диапазоне от 0,1- ином до 0,2 - ином не включ. - в диапазоне от 0,2- итм до 1,2- Ццом - в диапазоне св. 1,2- Ццом до 2,0- Ццом | ±0,05 |
| Номинальное значение силы переменного тока /ном, А | 1; 5 |
| Диапазон измерений среднеквадратического значения силы переменного тока при частоте переменного тока от 45 до 67 Гц для модуля SC150, А - для входа фазного трансформатора тока - для входа трансформатора тока нулевой последовательности | от 0,01/ном до 7,0 /ном от 0,01/ном до 3,5/ном |
| Наименование характеристики | Значение |
| Пределы допускаемой основной относительной погрешности измерений среднеквадратического значения силы переменного тока для входа фазного трансформатора тока для модуля SC150, %: - в диапазоне от 0,01/ном до 0,17ном не включ. - в диапазоне от 0,1/ном до 1,2/ном - в диапазоне св. 1,2/ном до 7,0/ном | ±1,0 ±0,5 ±1,0 |
| Пределы допускаемой основной относительной погрешности измерений среднеквадратического значения силы переменного тока для входа трансформатора тока нулевой последовательности для модуля SC150, %: - в диапазоне от 0,01/ном до 0,1/ном не включ. - в диапазоне от 0,1/ном до 1,2/ном - в диапазоне св. 1,2/ном до 3,5/ном | ±1,0 ±0,5 ±1,0 |
| Температурный коэффициент при измерении среднеквадратического значения силы переменного тока для входа фазного трансформатора тока для модуля SC150, %/К, не более: - в диапазоне от 0,01/ном до 0,1/ном не включ. - в диапазоне от 0,1/ном до 1,2/ном - в диапазоне св. 1,2/ном до 7,0/ном | ±0,05 |
| Температурный коэффициент при измерении среднеквадратического значения силы переменного тока для входа трансформатора тока нулевой последовательности для модуля SC150, %/К, не более: - в диапазоне от 0,01/ном до 0,1/ном не включ. - в диапазоне от 0,1/ном до 1,2/ном - в диапазоне св. 1,2/ном до 3,5/ном | ±0,05 |
| Диапазон измерений среднеквадратического значения силы переменного тока при частоте переменного тока от 45 до 67 Гц для модуля LV150, А | от 0,01/ном до 7,0/ном |
| Пределы допускаемой основной относительной погрешности измерений среднеквадратического значения силы переменного тока для модуля LV150, %: - в диапазоне от 0,01/ном до 0,1/ном не включ. - в диапазоне от 0,1/ном до 1,2/ном - в диапазоне св. 1,2/ном до 7,0/ном | ±1,0 ±0,5 ±1,0 |
| Температурный коэффициент при измерении среднеквадратического значения силы переменного тока для модуля LV150, %/К, не более: - в диапазоне от 0,01/ном до 0,1/ном не включ. - в диапазоне от 0,1/ном до 1,2/ном - в диапазоне св. 1,2/ном до 7,0/ном | ±0,05 |
| Диапазон измерений коэффициента мощности | от 0,5L1) до 0,8C2) |
| Пределы допускаемой основной абсолютной погрешности измерений коэффициента мощности по каждой фазе | ±1,0 |
| Температурный коэффициент при измерении коэффициента мощности, К-1, не более | ±0,07 |
| Диапазон измерений частоты переменного тока, Гц | от 45 до 65 |
| Наименование характеристики | Значение |
| Пределы допускаемой основной относительной погрешности измерений частоты переменного тока, % | ±0,5 |
| Температурный коэффициент при измерении частоты переменного тока, %/К, не более | ±0,1 |
| Класс точности при измерении активной электрической энергии | 13) |
| Стартовый ток (чувствительность) при измерении активной электрической энергии, А | 0,002 /ном |
| Класс точности при измерении реактивной электрической энергии | 14) |
| Стартовый ток (чувствительность) при измерении реактивной электрической энергии, А | 0,005 /ном |
| Класс точности при измерении полной электрической энергии | 15) |
| Диапазон измерений температуры от термопреобразователей сопротивления Pt100 по ГОСТ 6651-2009 для модуля LV150, °С | от -55 до +250 |
| Пределы допускаемой относительной погрешности измерений температуры от термопреобразователей сопротивления Pt100 по ГОСТ 6651-2009 для модуля LV150, % | ±1,0 |
| 1) Индуктивная нагрузка; 2) Емкостная нагрузка; 3) Пределы допускаемой основной относительной погрешности при измерении активной электрической энергии приведены в таблицах 4, 5. Температурный коэффициент при измерении активной электрической энергии приведен в таблице 6; 4) Пределы допускаемой основной относительной погрешности при измерении реактивной электрической энергии приведены в таблицах 7, 8. Температурный коэффициент при измерении 5р)еактивной электрической энергии приведен в таблице 9; ) Пределы допускаемой основной относительной погрешности при измерении полной электрической энергии приведены в таблицах 10, 11. Температурный коэффициент при измерении полной электрической энергии приведен в таблице 12. | |
Таблица 4 - Пределы допускаемой основной относительной погрешности при измерении активной электрической энергии прямого и обратного направлений при симметричных нагрузках для класса точности 1
| Значение силы переменного тока | Коэффициент мощности cos j | Пределы допускаемой основной относительной погрешности измерений, % |
| 0,02 /ном < / < 0,05 /ном | 1 | ±1,5 |
| 0,05 /ном < / < 2,0 /ном | ±1,0 | |
| 0,05 /ном < / < 0,10 /ном | 0,5 (при индуктивной нагрузке) 0,8 (при емкостной нагрузке) | ±1,5 |
| 0,10 /ном < / < 2,0 /ном | ±1,0 | |
| Примечание - в диапазоне напряжения переменного тока от 0,8 - ^ном до 1,2- ^ном | ||
| Значение силы переменного тока | Коэффициент мощности cos j | Пределы допускаемой основной относительной погрешности измерений, % |
| 0,05 /ном < / < 2,0 /ном | 1 | ±2,0 |
| 0,10 /ном < / < 2,0 /ном | 0,5 (при индуктивной нагрузке) | |
| Примечание - в диапазоне напряжения переменного тока от 0,8- ^ном до 1,2- ином | ||
Таблица 6 - Температурный коэффициент при измерении активной электрической энергии прямого и обратного направлений для класса точности 1_
| Значение силы переменного тока | Коэффициент мощности cos j | Температурный коэффициент, %/К, не более |
| 0,05 /ном < / < 2,0 /ном | 1 | ±0,05 |
| 0,10 /ном < / < 2,0 /ном | 0,5 (при индуктивной нагрузке) | ±0,07 |
| Примечание - в диапазоне напряжения переменного тока от 0,8- ином до 1,2- ином | ||
Таблица 7 - Пределы допускаемой основной относительной погрешности при измерении реактивной электрической энергии прямого и обратного направлений при симметричных нагрузках для класса точности 1
| Значение силы переменного тока | Коэффициент мощности sin j (при индуктивной или емкостной нагрузке) | Пределы допускаемой основной относительной погрешности измерений, % |
| 0,05 /ном < / < 0,10 /ном | 1 | ±1,0 |
| 0,10 /ном < / < 2,0 /ном | ±1,0 | |
| 0,10 /ном < / < 0,20 /ном | 0,5 | ±1,0 |
| 0,20 /ном < / < 2,0 /ном | ±1,0 | |
| 0,20 /ном < / < 2,0 /ном | 0,25 | ±1,0 |
| Примечание - в диапазоне напряжения переменного тока от 0,8- ином до 1,2- ином | ||
Таблица 8 - Пределы допускаемой основной относительной погрешности при измерении реактивной электрической энергии прямого и обратного направлений с однофазной нагрузкой при симметрии многофазных напряжений для класса точности 1_
| Значение силы переменного тока | Коэффициент мощности sin j (при индуктивной или емкостной нагрузке) | Пределы допускаемой основной относительной погрешности измерений, % |
| 0,10 /ном < / < 2,0 /ном | 1 | ±1,0 |
| 0,20 /ном < / < 2,0 /ном | 0,5 | |
| Примечание - в диапазоне напряжения переменного тока от 0,8- ином до 1,2- ином | ||
Таблица 9 - Температурный коэффициент при измерении реактивной электрической энергии прямого и обратного направлений для класса точности 1_
| Значение силы переменного тока | Коэффициент мощности sin j (при индуктивной или емкостной нагрузке) | Температурный коэффициент, %/К, не более |
| 0,10 /ном < / < 2,0 /ном | 1 | ±0,05 |
| 0,20 /ном < / < 2,0 /ном | 0,5 | ±0,075 |
| Примечание - в диапазоне напряжения переменного тока от 0,8- ином до 1,2- ином | ||
| Значение силы переменного тока | Пределы допускаемой основной относительной погрешности измерений, % |
| 0,05 /ном < / < 0,10 /ном | ±1,5 |
| 0,10 /ном < / < 2,0 /ном | ±1,0 |
| Примечание - в диапазоне напряжения переменного тока от 0,8 - ином до 1,2- ином | |
Таблица 11 - Пределы допускаемой основной относительной погрешности при измерении полной электрической энергии прямого и обратного направлений с однофазной нагрузкой при симметрии многофазных напряжений для класса точности 1_
| Значение силы переменного тока | Пределы допускаемой основной относительной погрешности измерений, % |
| 0,05 /ном < / < 2,0 /ном | ±2,0 |
| Примечание - в диапазоне напряжения переменного тока от 0,8 - ином до 1,2 - ином | |
Таблица 12 - Температурный коэффициент при измерении полной электрической энергии прямого и обратного направлений для класса точности 1_
| Значение силы переменного тока | Температурный коэффициент, %/К, не более |
| 0,10 /ном < / < 2,0 /ном | ±0,05 |
| Примечание - в диапазоне напряжения переменного тока от 0,8 - ином до 1,2 - ином | |
Таблица 13 - Пределы допускаемой основной относительной погрешности при измерении активной фазной и суммарной электрической мощности прямого и обратного направлений для класса точности 1
| Значение силы переменного тока | Коэффициент мощности cos j | Пределы допускаемой основной относительной погрешности измерений, % |
| 0,02/ном < / < 0,05/ном | 1 | ±1,5 |
| 0,05 /ном < / < 2,0 /ном | ±1,0 | |
| 0,05 /ном < / < 0,10 /ном | 0,5 (при индуктивной нагрузке) 0,8 (при емкостной нагрузке) | ±1,5 |
| 0,10 /ном < / < 2,0 /ном | ±1,0 | |
| Примечание - в диапазоне напряжения переменного тока от 0,8 - ином до 1,2 - ином | ||
Таблица 14 - Температурный коэффициент при измерении активной фазной и суммарной электрической мощности прямого и обратного направлений для класса точности 1_
| Значение силы переменного тока | Коэффициент мощности cos j | Температурный коэффициент, %/К, не более |
| 0,05 /ном < / < 2,0 /ном | 1 | ±0,05 |
| 0,10 /ном < / < 2,0 /ном | 0,5 (при индуктивной нагрузке) | ±0,07 |
| Примечание - в диапазоне напряжения переменного тока от 0,8 - ином до 1,2 - ином | ||
| Значение силы переменного тока | Коэффициент мощности sin j (при индуктивной или емкостной нагрузке) | Пределы допускаемой основной относительной погрешности измерений, % |
| 0,05 /ном < / < 0,10 /ном | 1 | ±1,25 |
| 0,10 /ном < / < 2,0 /ном | ±1,0 | |
| 0,10 /ном < / < 0,20 /ном | 0,5 | ±1,25 |
| 0,20 /ном < / < 2,0 /ном | ±1,0 | |
| 0,20 /ном < / < 2,0 /ном | 0,25 | ±1,5 |
| Примечание - в диапазоне напряжения переменного тока от 0,8 - ^ном до 1,2- ^ном | ||
Таблица 16 - Температурный коэффициент при измерении реактивной фазной и суммарной электрической мощности прямого и обратного направлений для класса точности 1_
| Значение силы переменного тока | Коэффициент мощности sin j (при индуктивной или емкостной нагрузке) | Температурный коэффициент, %/К, не более |
| 0,10 /ном < / < 2,0 /ном | 1 | ±0,05 |
| 0,20 /ном < / < 2,0 /ном | 0,5 | ±0,075 |
| Примечание - в диапазоне напряжения переменного тока от 0,8 - ^ном до 1,2- ^ном | ||
Таблица 17 - Пределы допускаемой основной относительной погрешности при измерении полной фазной и суммарной электрической мощности прямого и обратного направлений для класса точности 1
| Значение силы переменного тока | Пределы допускаемой основной относительной погрешности измерений, % |
| 0,05 /ном < / < 0,10 /ном | ±1,5 |
| 0,10 /ном < / < 2,0 /ном | ±1,0 |
| Примечание - в диапазоне напряжения переменного тока от 0,8 - ^ном до 1,2- ^ном | |
Таблица 18 - Температурный коэффициент при измерении полной фазной и суммарной электрической мощности прямого и обратного направлений для класса точности 1_
| Значение силы переменного тока | Температурный коэффициент, %/К, не более |
| 0,10 /ном < / < 2,0 /ном | ±0,05 |
| Примечание - в диапазоне напряжения переменного тока от 0,8 - ^ном до 1,2- ^ном | |
Таблица 19 - Основные технические характеристики контроллеров
| Наименование характеристики | Значение |
| Параметры сети питания постоянного тока: - напряжение постоянного тока, В | от 110 до 220 |
| Параметры сети питания переменного тока: - напряжение переменного тока, В - частота переменного тока, Гц | от 90 до 264 50, 60 |
| Габаритные размеры (ширинахглубинахвысота), мм, не более: - модуль HU250 - модуль SC150 - модуль PS50 - модуль LV150 | 90x140x140 45x140x140 274x73x191 45x140x140 |
| Наименование характеристики | Значение |
| Масса, кг, не более: | |
| - модуль HU250 | 0,550 |
| - модуль SC150 | 0,515 |
| - модуль PS50 | 2,750 |
| - модуль LV150 | 0,600 |
| Нормальные условия измерений: | |
| - температура окружающей среды, °С | от +21 до +25 |
| - относительная влажность воздуха, % | от 40 до 60 |
| Рабочие условия измерений: | |
| - температура окружающей среды, °С | от -40 до +70 |
| - относительная влажность воздуха без конденсации при температуре | |
| окружающей среды +40 °С, % | до 93 |
| Средняя наработка на отказ, ч | 150000 |
| Средний срок службы, лет | 20 |
наносится в виде наклейки на верхнюю панель модулей контроллера и на титульный лист паспорта типографским способом.
Таблица 20 - Комплектность контроллеров
| Наименование | Обозначение | Количество | Примечание |
| Контроллер модульный Easergy T300 | - | 1 шт. | в зависимости от заказа |
| Адаптеры VT, LV | - | 1 шт. | по спец-заказу |
| Паспорт | - | 1 экз. | - |
| Руководство по эксплуатации | - | 1 экз. | - |
| Методика поверки | ИЦРМ-МП-060-19 | 1 экз. | - |
осуществляется по документу ИЦРМ-МП-060-19 «Контроллеры модульные Easergy T300. Методика поверки», утверждённому ООО «ИЦРМ» 06.02.2019 г.
Основные средства поверки:
- калибратор универсальный 9100 (регистрационный номер в Федеральном информационном фонде 25985-09);
- установка поверочная универсальная УППУ-МЭ 3.1К (регистрационный номер в Федеральном информационном фонде 39138-08).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельство о поверке и на верхнюю панель модулей контроллера.
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические требования
ГОСТ Р 51841-2001 Программируемые контроллеры. Общие технические требования и методы испытаний
Техническая документация изготовителя
