| Номер в госреестре | 75728-19 |
| Наименование СИ | Установки для изучения упругих свойств керна в атмосферных условиях |
| Обозначение типа СИ | ПИК-УЗ |
| Изготовитель | Акционерное общество «Геологика» (АО «Геологика»), г. Новосибирск |
| Год регистрации | 2019 |
| Срок свидетельства | 19.08.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
У становки для изучения упругих свойств керна в атмосферных условиях ПИК-УЗ (далее
- установки) предназначены для измерений скорости распространения упругих (продольных и поперечных) волн в образцах горных пород в соответствии с аттестованными (стандартизованными) методиками (методами) измерений (при использовании в сфере государственного регулирования обеспечения единства измерений).
Принцип действия установок основан на измерении скорости распространения упругих продольных и поперечных (сдвиговых) ультразвуковых волн, которая зависит от структуры твердой среды. Распространение упругих волн в твердой среде сопровождается постепенным уменьшением их интенсивности (амплитуды) по мере удаления от источника излучения. Уменьшение интенсивности (амплитуды) упругих волн происходит в результате поглощения части энергии упругих колебаний частицами твердой среды и преобразования их в тепловую, обусловленную взаимным трением частиц твердой среды, совершающих колебательные движения, а также рассеивания акустической энергии на неоднородностях твердой среды (порах, трещинах и др.).
Установки состоят из блока управления, устройства для фиксации образцов (пресса), персонального компьютера с программным обеспечением, осциллографа Rigol 1102E.
Управление работой установки, сбор и хранение данных осуществляются при помощи персонального компьютера и специального программного обеспечения.

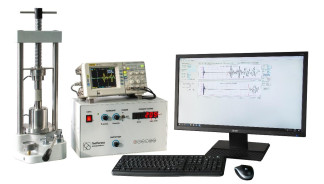

Общий вид установки, обозначение места нанесения знака поверки представлены на рисунке 1.
Место нанесения знака поверки Рисунок 1 - Общий вид установок для изучения упругих свойств керна в атмосферных
условиях ПИК-УЗ
Пломбирование установок не предусмотрено.
Установки оснащены встроенным программным обеспечением, позволяющим проводить контроль процесса измерений, осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные результаты, передавать результаты измерений на персональный компьютер или на принтер.
Уровень защиты программного обеспечения установок от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ПИК-УЗ |
| Номер версии (идентификационный номер) ПО | не ниже 1.1.0.0 |
| Цифровой идентификатор | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений скоростей распространения упругих волн, м/с | от 500 до 8000 |
| Пределы допускаемой относительной погрешности измерений скоростей распространения упругих волн в поддиапазоне от 500 до 3000 м/с включ., % | ± 5 |
| Пределы допускаемой относительной погрешности измерений скоростей распространения упругих волн в поддиапазоне св. 3000 до 8000 м/с включ., % | ± 3 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Диаметр исследуемых образцов, мм | от 25,4 до 110 |
| Длина исследуемых образцов, мм | от 25,4 до 130 |
| Допускаемое отклонение геометрических размеров образца, мм | ± 1 |
| Рабочая частота, кГц, не более | 300 |
| Максимальное осевое усилие, создаваемое на измерительном прессе, кН | 10 |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | 220 ± 22 50 ± 1 |
| Габаритные размеры, мм, не более - длина - ширина - высота | 1000 600 600 |
| Масса, кг, не более | 50 |
| Условия эксплуатации: о/"ч - температура окружающей среды, С - относительная влажность, % - атмосферное давление, кПа | от +15 до +25 от 20 до 80 от 84,0 до 106,7 |
| Средний срок службы, лет, не менее | 8 |
наносится на лицевую панель блока управления установки методом наклейки и на титульный лист Руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерения
| Наименование | Обозначение | Количество |
| Установка для изучения упругих свойств керна в атмосферных условиях | ПИК-УЗ | 1 шт. |
| Блок управления | - | 1 шт. |
| Устройство для фиксации образцов | - | 1 шт. |
| Персональный компьютер с программным обеспечением | - | 1 шт. |
| Осциллограф | - | 1 шт. |
| Комплект эталонов скоростей распространения упругих волн | - | 1 шт. |
| Программное обеспечение | ПИК-УЗ | 1 шт. |
| Руководство по эксплуатации | ГЕОЛ.405.00.00.000 РЭ | 1 экз. |
| Руководство оператора | 643.ГЕОЛ.00003-01 34 01 | 1 экз. |
| Методика поверки | МП 80-251-2018 | 1 экз. |
осуществляется по документу МП 80-251-2018 «ГСИ. Установки для изучения упругих свойств керна в атмосферных условиях ПИК-УЗ. Методика поверки», утвержденному ФГУП «УНИИМ» 27.03.2019 г.
Основные средства поверки:
- ГСО 10225-2013 стандартные образцы скорости распространения продольных и сдвиговых ультразвуковых волн в твердых материалах (комплект), интервал аттестованных значений скорости распространения продольных ультразвуковых волн от 2600 до 6500 м/с, границы абсолютной погрешности аттестованных значений при Р=0,95 ±10 м/с; интервал аттестованных значений скорости распространения сдвиговых ультразвуковых волн от 1200 до 3200 м/с, границы абсолютной погрешности аттестованных значений при Р=0,95 ±20 м/с.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на лицевую часть блока управления установки, как показано на рисунке 1.
ГОСТ 21153.7-75 Породы горные. Метод определения скоростей распространения упругих продольных и поперечных волн.
Технические условия ГЕОЛ.410670.001 ТУ Оборудование испытательное лабораторное по изучению керна, флюидов и пропантов ПИК
