| Номер в госреестре | 75716-19 |
| Наименование СИ | Твердомеры переносные гидравлические |
| Обозначение типа СИ | ТПБ-ГМА, ТПБ-ГРА |
| Изготовитель | Общество с ограниченной ответственностью «Метротест» (ООО«Метротест»), Республика Башкортостан, г. Нефтекамск |
| Год регистрации | 2019 |
| Срок свидетельства | 19.08.2029 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Твердомеры переносные гидравлические ТПБ-ГМА, ТПБ-ГРА (далее - твердомеры) предназначены для измерений твердости металлов и сплавов по шкалам Бринелля в соответствии с ГОСТ 22761-77.
Принцип действия твердомеров основан на статическом вдавливании шарикового наконечника с последующим измерением диаметра окружности отпечатка.
Твердомеры состоят из узла гидравлического нагружения, устройства крепления образца, аналогового отсчетного устройства и элементов управления. В комплектность твердомеров входит микроскоп, предназначенный для измерения размера отпечатка. По дополнительному заказу предоставляется система анализа изображения (САИ). САИ, состоящая из цифрового микроскопа, персонального компьютера и переносного носителя информации с программным обеспечением (ПО), предназначена для автоматического измерения отпечатка и перерасчета в значение твердости.
Твердомеры выпускаются в следующих модификациях ТПБ-ГМА, ТПБ-ГРА, которые отличаются устройством крепления к поверхности образца. Твердомеры модификации ТПБ-ГРА отличаются максимальной испытательной нагрузкой.
Структура условного обозначения твердомеров:
ТПБ-ХХХХ-АВС, где ТП - твердомер переносной; Б - реализуемый способ измерения твердости (Б - метод измерения твердости по Бринеллю); ХХХХ - максимальная испытательная нагрузка; А - способ приложения нагрузки (Г- гидравлический); В - устройство крепления к поверхности образца (Р - рама винтовая, М - магнитный); С - вид отсчетного устройства контроля нагрузки (А - аналоговый индикатор).
Общий вид твердомеров представлен на рисунке 1.
в) г)

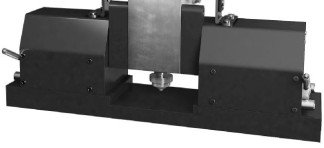

Рисунок 1 - Общий вид твердомеров а) ТПБ-ГМА; б) ТПБ-ГРА
в) Микроскоп; г) Система анализа изображения (САИ)
Пломбирование твердомеров переносных гидравлических ТПБ-ГМА, ТПБ-ГРА не предусмотрено.
Программное обеспечение (ПО) твердомеров, установленное на персональном компьютере, предназначено для отображения и анализа изображений отпечатков, полученных с помощью САИ.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | M-Test Твердомер |
| Номер версии (идентификационный номер) ПО | AB2BED42 |
| Цифровой идентификатор ПО | M-Test T |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение для модификаций | ||||
| ТПБ-750- ГМА | ТПБ- 500-ГРА | ТПБ- 750-ГРА | ТПБ- 1000-ГРА | ТПБ- 3000-ГРА | |
| Шкалы твердости | HB, HBW | ||||
| Испытательные нагрузки по шкалам Бринелля, Н(кгс) | 7355(750) | 2452 (250); 4903 (500) | 2452 (250); 4903 (500); 7355 (750) | 2452 (250); 4903 (500); 7355 (750); 9807 (1000) | 4903 (500); 7355 (750); 9807 (1000); 29420 (3000) |
| Пределы допускаемой относительной погрешности испытательных нагрузок для шкал Бринелля, % | ±1,0 | ||||
| Диапазон измерений твердости по шкалам Бринелля, HB (HBW) | от 95 до 650 | от 8 до 200 | от 8 до 650 | от 16 до 650 | |
| Пределы допускаемой относительной погрешности измерений твердости по шкалам Бринелля, % | ±3,0 | ||||
| Характеристики микроскопа: - общее увеличение - диапазон измерений длины, мм - пределы допускаемой абсолютной погрешности измерений длины, мм | 20х от 0 до 6 ±0,02 | ||||
| Характеристики системы анализа изображения (САИ): - диапазон увеличения - матрица, Мпикс - разрешение, пикс | от 20х до 200х 2 1600x1280 | ||||
| Наименование характеристики | Значение для модификаций | |
| ТПБ-750- ГМА | ТПБ- ТПБ- ТПБ- ТПБ-500-ГРА 750-ГРА 1000-ГРА 3000-ГРА | |
| Габаритные размеры твердомера, мм, не более - высота - ширина - длина | 230 145 320 | 580 240 280 |
| Диаметр шарика для шкал Бринелля, мм | 5,0; 10,0 | |
| Габаритные размеры рабочего пространства стола, мм, не более - ширина - длина | 900 100 | - |
| Высота рабочего пространства стола, мм, не более | 12 | 350 |
| Расстояние от центра индентора до винтовой рамы твердомера, мм, не более | - | 110 |
| Габаритные размеры плоских образцов, мм, не более - ширина - длина | 90 290 | - |
| Габаритные размеры труб, мм, не более - диаметр - длина - толщина стенки | 150 290 20 | - |
| Масса, кг, не более | 16 | 14 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | от +15 до +35 от 45 до 80 от 84,0 до 106,7 | |
| Средний срок службы, лет, не менее | 10 | |
наносится на боковую поверхность корпуса твердомеров в виде наклеиваемой плёнки и на титульный лист руководства по эксплуатации типографским или иным способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Твердомер переносной гидравлический ТПБ-ГМА, ТПБ-ГРА* | 1 шт. | |
| Индентор 0 10,0 мм* | 1 шт. | |
| Индентор 0 5,0 мм* | 1 шт. | |
| Стол плоский 0 4,0 мм* | 1 шт. | |
| Стол сферический 0 4,0 мм* | 2 шт. | |
| Стол v-образный 0 4,0 мм* | 1 шт. | |
| Стол (основание)* | 1 шт. | |
| Микроскоп | 1 шт. | |
| Система анализа изображения (САИ) в составе: - цифровой микроскоп - персональный компьютер - переносной носитель информации с ПО | по заказу | |
| Мера твердости | 1 шт. | |
| Рычаг вспомогательный* | 1 шт. | |
| Ключ шестигранный* | 2 шт. | |
| Кейс | 1 шт. | |
| Руководство по эксплуатации* | ТПБ.ГМА.0.РЭ ТПБ.ГРА.0.РЭ | 1 экз. |
| Паспорт* | ТПБ.ГМА.0.ПС ТПБ.ГРА.0.ПС | 1 экз. |
| Инструкция оператора по программе «M-Test Твердомер». Система анализа изображения* | M-TestT.001.0.ro | 1 экз. |
| Упаковочный лист | 1 экз. | |
| Г арантийный талон | 1 экз. | |
| Методика поверки | МП 51-261-2019 | 1 экз. |
| * в зависимости от заказа |
осуществляется по документу МП 51-261-2019 «ГСИ. Твердомеры переносные гидравлические ТПБ-ГМА, ТПБ-ГРА. Методика поверки», утверждённому ФГУП «УНИИМ» «16» апреля 2019 г.
Основные средства поверки:
- рабочие эталоны единицы твердости по шкалам Бринелля 2-го разряда по ГОСТ 8.062-85 со значениями (100 ± 25) HB (HBW), (200 ± 50) HB (HBW), (400 ± 50) HB (HBW).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
ГОСТ 22761-77 Металлы и сплавы. Метод измерения твердости по Бринеллю переносными твердомерами статического действия
ГОСТ 8.062-85 ГСИ. Государственный специальный эталон и государственная поверочная схема для средств измерений твёрдости по шкалам Бринелля
МРСЕ.441118.008ТУ Твердомеры переносные гидравлические ТПБ-ГМА, ТПБ-ГРА. Технические условия
