| Номер в госреестре | 75652-19 |
| Наименование СИ | Измерители переходных сопротивлений элементов рельсовых цепей универсальные |
| Обозначение типа СИ | ИПС-01 |
| Изготовитель | Акционерное общество «Научно-производственное предприятие «Промтрансавтоматика» (АО «НПП «Промтрансавтоматика»),г. Санкт-Петербург |
| Год регистрации | 2019 |
| Срок свидетельства | 26.07.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители переходных сопротивлений элементов рельсовых цепей универсальные ИПС-01 (далее по тексту - измерители) предназначены для измерений электрических сопротивлений рельсовых стыков и силовых контактных соединений: элементов подключений дроссель-трансформаторов (ДТ) и уравнивающих дросселей (УД), измерений разности силы постоянного или переменного электрического тока на выходах ДТ и в УД (далее по тексту - ток асимметрии) и коэффициента асимметрии силы тока (далее по тексту - коэффициента асимметрии) на железных дорогах.
Измеритель выполнен в виде переносного блока, состоящего из корпуса, процессорного модуля, четырех измерительных контактов в виде подпружиненных штырей, четырех ограничительных пластин, аккумуляторного отсека и ручки с кнопкой включения питания.
Измеритель изготавливается в двух модификациях ИПС-01/1, ИПС-01/2, отличающихся их возможностью эксплуатации на участках железной дороги с электрической тягой постоянного тока и переменного тока (соответственно).
Принцип измерения сопротивления основан на одновременном генерировании рабочего тока и измерении падения напряжения на измеряемом сопротивлении. К исследуемому участку цепи прижимаются токовые и потенциальные контакты. Через токовые контакты протекает постоянный стабилизированный ток, с помощью потенциальных контактов снимается падение напряжения на измеряемом сопротивлении по четырёхпроводной схеме с последующим вычислением и индикацией в цифровом виде значения сопротивления.
Измерение разности силы тока (тока асимметрии) и коэффициента асимметрии осуществляется с помощью двух токовых клещей с индикацией значений тока в цифровом виде.

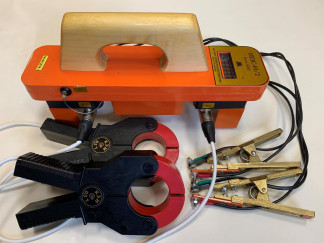

Общий вид измерителя представлен на рисунке 1.
Уровень защиты ПО измерителей от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с п. 4.3 Р 50.2.077-2014. Конструкция измерителя исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Таблица 1 - Метрологические характеристики
|    Наименование характеристики  |    Значение  |
|    Диапазон измерений электрического сопротивления, мкОм  |    от 25 до 500  |
|    Пределы допускаемой абсолютной погрешности измерений электрического сопротивления, мкОм  |    ±(5+0,025-R и)  |
|    Диапазон измерений электрического сопротивления, мОм  |    от 0,5 до 10  |
|    Пределы допускаемой абсолютной погрешности измерений электрического сопротивления, мОм  |    ±(0,02+0,025 R и)  |
|    Диапазон измерений разности силы постоянного электрического тока (тока асимметрии), А  |    от -120 до +120  |
|    Пределы допускаемой приведённой погрешности измерений разности силы постоянного электрического тока (тока асимметрии), %  |    ±5,0  |
|    Диапазон измерений разности силы переменного электрического тока (тока асимметрии) частотой 50 Гц, А  |    от -20 до +20  |
|    Пределы допускаемой приведённой погрешности измерений разности силы переменного электрического тока (тока асимметрии), %  |    ±5,0  |
|    Коэффициент асимметрии силы постоянного электрического тока, %  |    от -10 до +10  |
|    Пределы допускаемой абсолютной погрешности измерений коэффициента асимметрии силы постоянного электрического тока, %  |    ±0,5  |
|    Коэффициент асимметрии силы переменного электрического тока, %  |    от -5 до +5  |
|    Пределы допускаемой абсолютной погрешности измерений коэффициента асимметрии силы переменного электрического тока, %  |    ±0,5  |
|    Примечания: 1 Яи - измеренное значение в единицах диапазона измерений. 2 За нормирующее значение для определения приведенной погрешности измерений силы тока принимается: 240 А для приборов в исполнении ИПС-01/1; 40 А для приборов в исполнении ИПС-01/2  | |
Таблица 2 - Основные технические характеристики
|    Наименование характеристики  |    Значение  |
|    1  |    2  |
|    Время измерений силы тока и электрического сопротивления в диапазоне от 25 до 500 мкОм, тока асимметрии, коэффициента асимметрии, с, не более  |    6  |
|    Время измерений электрического сопротивления в диапазоне от 0,5 до 10 мОм, с, не более  |    10  |
|    Напряжение питания от аккумуляторной батареи, В  |    от 5,8 до 6,9  |
|    Входное сопротивление постоянному току, Ом  |    100±10  |
|    1  |    2  |
|    Время непрерывной работы, ч / сут  |    8  |
|    Условия эксплуатации: - температура окружающего воздуха,°С - относительная влажность воздуха (при +25 °С), %, не более - атмосферное давление, кПа  |    от -40 до +50 98 от 84 до 106  |
|    Г абаритные размеры, мм, не более - ширина - высота - глубина  |    92 190 355  |
|    Масса комплекта, кг, не более  |    7,5  |
|    Средняя наработка на отказ, ч, не менее  |    10000  |
|    Полный средний срок службы, лет, не менее  |    10  |
наносится на лицевую панель измерителя металлографическим способом, и на титульном листе эксплуатационных документов типографским способом.
Таблица 3 - Комплектность средства измерений
|    Наименование  |    Обозначение  |    Количество  |
|    Блок измерительный  |    ИПС-01/1 или ИПС-01/2  |    1 шт.  |
|    Клещи токовые  |    КЭИ-0,5П или КЭИ-0,5Т  |    2 шт.  |
|    Кабели  |    И01  |    2 шт.  |
|    Формуляр  |    ПТА.ИПС-01.000 ФО  |    1 экз.  |
|    Руководство по эксплуатации  |    ПТА.ИПС-01.000 РЭ  |    1 экз.  |
|    Методика поверки  |    432-160-2019МП  |    1 экз.*  |
|    Примечание - *Поставляется по отдельному заказу  | ||
осуществляется по документу 432-160-2019МП «Измерители переходных сопротивлений элементов рельсовых цепей универсальные ИПС-01. Методика поверки», утвержденному ФБУ «Тест-С.-Петербург» 02.04.2019 г.
Основные средства поверки:
- шунты измерительные стационарные взаимозаменяемые 75ШС, 75ШСН, (регистрационный № 26907-04);
- катушки электрического сопротивления Р310, (регистрационный № 1162-58);
- мультиметр цифровой HIOKI DT4282, (регистрационный № 52141-12).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на винт нижней части корпуса измерителя в виде оттиска пове-рительного клейма.
приведены в эксплуатационном документе.
Приказ Росстандарта от 15.02.2016 № 146 Об утверждении Государственной поверочной схемы для средств измерений электрического сопротивления
Приказ Росстандарта от 01.10.2018 № 2091 Об утверждении Государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 110-16 до 100 А
Приказ Росстандарта от 14.05.2015 № 575 Об утверждении Государственной поверочной схемы для средств измерений силы переменного электрического тока от 110 до 100 А в диапазоне частот от 110-1 до 1106 Гц
ТУ 4381-011-50893629-2006 Измерители универсальные переходных сопротивлений элементов рельсовых цепей ИПС-01. Технические условия
