| Номер в госреестре | 75648-19 |
| Наименование СИ | Анализаторы серы кулонометрические |
| Обозначение типа СИ | 5Е |
| Изготовитель | "Changsha Kaiyuan Instruments Co., LTD.", Китай |
| Год регистрации | 2019 |
| Срок свидетельства | 26.07.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы серы кулонометрические 5Е (далее - анализаторы) предназначены для измерений массовой доли серы в твердых топливах (уголь, кокс).
Принцип действия анализаторов - кулонометрическое титрование. Проба сжигается в кварцевой печи в токе воздуха, выполняющего роль газа носителя и окислителя, образовавшийся диоксид серы переносится в кулонометрическую ячейку, растворяется в растворе уксусной кислоты с образованием H2SO3, которая количественно взаимодействует с бромом или йодом. Бром и йод генерируются кулонометрической ячейкой из растворов бромида или йодида калия. Примеси азота в угле (окислов азота N0x в продуктах сжигания) не мешают определению серы.
Анализаторы состоят из основного блока и блока управления (ПК). Результаты измерений отображаются в единицах массовой доли на экране ПК.
Анализаторы выпускаются в двух модификациях: 5Е-Б3200 (с автоматической подачей пробы) и 5Б-АБ3200В (с многопозиционным автоматическим блоком подачи пробы -«карусель»).

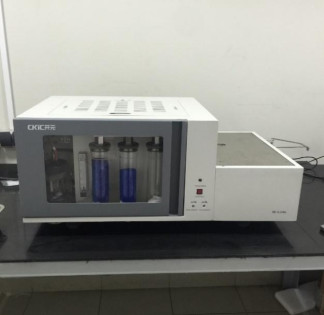

Общий вид анализаторов приведен на рисунках 1 и 2. Пломбирование анализатора не предусмотрено.
Программное обеспечение (далее ПО) «5E-SX Installer» предназначено для управления работой анализатора и процессом измерений, а также хранения и обработки полученных данных. ПО является встроенным, установлено в блоке управления и не может быть выделено как самостоятельный объект. Идентификация программного обеспечения осуществляется по запросу пользователя через сервисное меню путем вывода номера версии ПО. Влияние программного обеспечения учтено при нормировании метрологических характеристик. Уровень защиты программного обеспечения от преднамеренных или непреднамеренных изменений, соответствует уровню «средний» по Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | 5E-SSeries |
| Номер версии (идентификационный номер) ПО, не ниже | V 3.3 |
| Цифровой идентификатор ПО | - |
| Другие идентификационные данные (если имеются) | - |
Метрологические характеристики приведены в таблице 2, основные технические характеристики в таблице 3.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон показаний массовой доли серы, % | от 0,01 до 20 |
| Диапазон измерений массовой доли серы, % | от 0,1 до 4,5 |
| Пределы допускаемой относительной погрешности, %: - в диапазоне от 0,1 до 0,6 % включ. - в диапазоне св. 0,6 до 4,5 % | ±10 ±6 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры (ШхДхВ), мм, не более | 807x510x345 |
| Масса анализатора, кг, не более | 45 |
| Потребляемая мощность, кВт, не более | 4,5 |
| Напряжение питания переменного тока частотой (50±1 Гц), В | от 187 до 242 |
| Условия эксплуатации: »-» o/"4 - диапазон температур окружающей среды, C - относительная влажность при температуре +20 °С, %, не более -диапазон атмосферного давления, кПа | от +15 до +25 80 от 84 до 106 |
| Средний срок службы, лет, не менее | 10 |
| Средняя наработка на отказ, ч | 35 000 |
наносится типографским способом на титульный лист руководства по эксплуатации или на лицевую поверхность анализатора методом компьютерной графики или другим методом (например, в виде наклейки).
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Кол-во |
| Анализатор серы кулонометрический 5Е | модификации 5E-S3200/5E-AS3200 | 1 шт. |
| Комплект расходных материалов в соответствии со спецификацией изготовителя | 1 шт. | |
| Руководство по эксплуатации на русском языке | - | 1 шт. |
| Методика поверки | МП 242-2220-2018 | 1 шт. |
осуществляется по документу МП 242-2220-2018 «ГСИ. Анализаторы серы кулонометрические 5Е. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 18 октября 2018 г.
Основные средства поверки:
- стандартные образцы состава и свойств антрацита ГСО 9428-2009, стандартные образцы состава и свойств тощего угля ГСО 10723-2015, стандартные образцы состава угля (набор УГ-67 СО ЛЕКО) ГСО 10821-2016/ГСО 10824-2016.
Допускается применение других средств поверки, обеспечивающих определение метрологических характеристик поверяемых анализаторов с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Техническая документация фирмы-изготовителя
| Зарегистрировано поверок | 37 |
| Поверителей | 4 |
| Актуальность данных | 20.08.2026 |
