| Номер в госреестре | 75644-19 |
| Наименование СИ | Счетчики количества жидкости камерные |
| Обозначение типа СИ | СКЖ |
| Изготовитель | ООО "ТатАвтоматизация", г.Альметьевск |
| Год регистрации | 2019 |
| Срок свидетельства | 26.07.2024 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Счетчики количества жидкости камерные СКЖ предназначены для измерений массы жидкости в потоке.
Принцип действия счетчиков количества жидкости камерных СКЖ основан на вычислении массы жидкости в потоке с помощью данных, полученных от датчика расхода, входящего в состав счетчика количества жидкости камерного СКЖ.
Счетчики количества жидкости камерные СКЖ состоят из корпуса, первичного преобразователя расхода и датчика расхода (датчика с нормированным выходным сигналом ПНСКЖ-1).
Первичный преобразователь расхода представляет собой техническое устройство камерного типа с двумя призматическими ковшами и грузовыми уровновешивателями, служащее для опрокидывания массовой порции жидкости.
Датчик расхода предназначен для преобразования сигнала с первичного преобразователя расхода в значения массы жидкости в потоке, и передачи полученных значений на автоматизированную систему управления технологическими процессами.
Датчик расхода представляет собой микропроцессорное устройство, принцип действия которого основан на прохождении магнитного поля мимо датчика Холла. Прохождение магнитного поля преобразуется в электрический сигнал и определяется период времени между двумя прохождениями магнитного поля (электрическими сигналами). Период времени между двумя прохождениями магнитного поля обрабатывается по заданному алгоритму и преобразуется в выходной импульсный сигнал.
Первичные преобразователи расхода счетчиков количества жидкости камерных СКЖ могут быть следующих исполнений СКЖ-30-40-БИ и СКЖ-60-40-БИ, которые отличаются диапазоном измеряемых расходов жидкости.

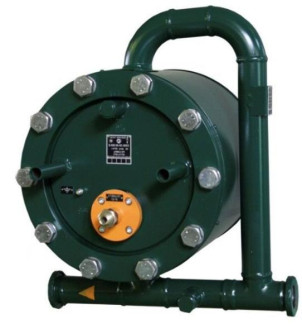

Общий вид счетчиков количества жидкости камерных СКЖ представлен на рисунке 1.
Программное обеспечение счетчиков количества жидкости камерных СКЖ встроенное и обеспечивает реализацию следующих функций:
- преобразование импульсов магнитного поля в прямоугольные электрические импульсы;
- измерение периода электрических импульсов;
- преобразование значений периода электрических импульсов в единицу массы одного колебания измерительной камеры счетчика с учетом коэффициентов, записанных в память;
- интегрирование измеренных значений;
- формирование выходного импульсного сигнала (на каждые 10 кг массы жидкости). Уровень защиты программного обеспечения счетчиков количества жидкости камерных
СКЖ «низкий» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения счетчиков количества жидкости камерных СКЖ приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование | СКЖ |
| Номер версии (идентификационный номер) | 1.20 |
| Цифровой идентификатор | D35D |
| Алгоритм вычисления цифрового идентификатора | CRC-16 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Пределы допускаемой относительной погрешности при измерении массы жидкости в потоке, % | ±2 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| 1 | 2 |
| Диапазон массового расхода жидкости в зависимости от исполнения первичного преобразователя расхода счетчика количества жидкости камерного СКЖ, т/ч: - СКЖ-30-40-БИ - СКЖ-60-40-БИ | от 0,01 до 1,25 от 0,01 до 2,50 |
| Номинальный диаметр | DN 50 |
| Измеряемая среда - жидкость с параметрами: - температура, °С - избыточное давление, МПа, не более - плотность, кг/м3 - минимальное допустимое содержание объемной доли свободного газа, %, не менее | от 0 до +70 4 от 500 до 1500 2 |
| Выходной сигнал | импульсный |
| 1 | 2 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | от -40 до +50 не более 95, без конденсации влаги от 84,0 до 106,7 |
| Параметры электрического питания: - напряжение постоянного тока, В | от 10 до 40 |
| Потребляемая мощность, Вт, не более | 1 |
| Габаритные размеры, мм, не более: - длина - ширина - высота | 610 425 585 |
| Масса, кг, не более | 85 |
| Средний срок службы, лет | 8 |
| Средняя наработка на отказ, ч | 60000 |
наносится на маркировочную табличку счетчиков количества жидкости камерных СКЖ, установленную на корпусе, и по центру эксплуатационной документации (руководство по эксплуатации, паспорт) типографским способом.
Таблица 4 - Комплектность
| Наименование | Обозначение | Количество |
| Счетчики количества жидкости камерные | СКЖ | 1 шт. |
| Паспорт | - | 1 экз. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | МП 0917-1-2018 | 1 экз. |
осуществляется по документу МП 0917-1-2018 «Государственная система обеспечения единства измерений. Счетчики количества жидкости камерные СКЖ. Методика поверки», утвержденному ФГУП «ВНИИР» 21 декабря 2018 г.
Основное средство поверки:
- рабочий эталон 3-го разряда в соответствии с частью 1 или рабочий эталон 2-го разряда в соответствии частью 2 приказа Росстандарта от 7 февраля 2018 г. № 256, с диапазоном воспроизводимого массового расхода соответствующему рабочему диапазону измерений поверяемого счетчика, и пределами допускаемой относительной погрешности при измерении массы жидкости в потоке не более ±0,5%.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик счетчиков количества жидкости камерных СКЖ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке счетчиков количества жидкости камерных СКЖ.
приведены в эксплуатационном документе.
ТУ 43.18.21-001-61829592-2018 Счетчики количества жидкости камерные СКЖ. Технические условия
