| Номер в госреестре | 75588-19 |
| Наименование СИ | Резервуар стальной горизонтальный цилиндрический |
| Обозначение типа СИ | РГС-100 |
| Изготовитель | ЗАО "Завод Тюменьремдормаш", г.Тюмень |
| Год регистрации | 2019 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуар стальной горизонтальный цилиндрический РГС-100 (далее - РГС-100) предназначен для измерения объема нефти и нефтепродуктов.
РГС-100 представляет собой закрытый подземный горизонтальный цилиндрический сосуд днищами в форме усеченного конуса, оснащенный люками и патрубками.
РГС-100 является по принципу действия закрытым, по расположению - подземным. Резервуар стальной горизонтальный цилиндрический РГС-100, заводской номер 57, расположен на площадке система измерений количества и показателей качества нефти № 531 на ПСП «Холмогоры».

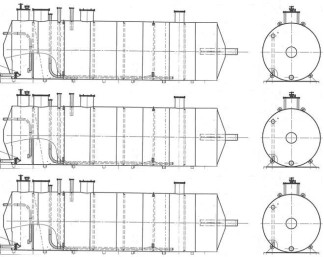

Эскиз РГС-100 представлен на рисунке 1.
Пломбирование резервуара стального горизонтального цилиндрического РГС-100 не предусмотрено.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, м3 | 100 |
| Пределы допускаемой относительной погрешности определения вместимости, % | ±0,25 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры резервуара, мм: внутренний диаметр длина цилиндрической части | 3248 11640 |
| Средний срок службы, лет, не менее | 10 |
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар стальной горизонтальный цилиндрический | РГС-100 | 1 экз. |
| Паспорт | 1 экз. | |
| Г радуировочная таблица | 1 экз. |
осуществляется по документу ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки».
Основные средства поверки:
— Эталонный уровнемер 2-го разряда с пределами допускаемой погрешности ±1 мм по ГОСТ 8.477-82.
— Эталонные мерники 2-го разряда вместимостью 2; 5; 10; 20; 50; 100; 200; 500; 1000 дм3 по ГОСТ 8.400-2013.
— Эталонный счетчик жидкости с пределами допускаемой погрешности ±0,15 % по ГОСТ 8.510-2002.
— Термометр с ценой деления шкалы 0,1 °С по ГОСТ 28498-90.
— Термометр с ценой деления шкалы 0,5 °С по ГОСТ 28498-90.
— Манометр класса точности 0,4 по ГОСТ 2405-88.
— Ареометр с ценой деления шкалы 0,5 кг/м3 по ГОСТ 18481-81.
— Секундомер 3-го класса точности с ценой деления 0,2 с по ТУ 25-1819.0021-90. Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и в градуировочную таблицу на месте подписи поверителя.
ГОСТ Р 8.595-2004 «ГСИ. Масса нефти и нефтепродуктов. Общие требования к методикам выполнения измерений».
Нормативные документы, устанавливающие требования к резервуару стальному горизонтальному цилиндрическому РГС-100
ГОСТ 8.346-2000 ГСИ. Резервуары горизонтальные стальные цилиндрические. Методика поверки.
Приказ Росстандарта от 07.02.2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
| Зарегистрировано поверок | 3 |
| Поверителей | 1 |
| Актуальность данных | 06.12.2024 |
