| Номер в госреестре | 75575-19 |
| Наименование СИ | Твердомеры Виккерса |
| Обозначение типа СИ | ZHV 30-M, ZHV 30-S, ZHV 30-A, ZHV 50-M, ZHV 50-S, ZHV 50-A |
| Изготовитель | "Indentec hardness testing machines limited", Великобритания |
| Год регистрации | 2019 |
| Срок свидетельства | 17.07.2024 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Твердомеры Виккерса ZHV 30-M, ZHV 30-S, ZHV 30-A, ZHV 50-M, ZHV 50-S, ZHV 50-A (далее - твердомеры) предназначены для измерений твердости металлов и сплавов по шкалам Виккерса в соответствии с ГОСТ Р ИСО 6507-1-2007.
Принцип действия твердомеров основан на статическом вдавливании наконечника -алмазной пирамиды Виккерса, с последующим измерением длин диагоналей восстановленного отпечатка.
Конструктивно твердомеры состоят из устройства приложения нагрузки и измерительного устройства.
Твердомеры поставляются с автоматической револьверной головкой, которая обеспечивает установку в рабочее положение объектива или наконечника. Окуляр имеет увеличение 10. В стандартной поставке твердомер комплектуется наконечником Виккерса и одним объективом, обеспечивающим общее увеличение 200.
Модели твердомеров отличаются диапазоном прикладываемых нагрузок и степенью автоматизации процесса измерений.
Твердомеры ZHV 30-M, ZHV 50-M - базовая модель для выполнения одиночных измерений твёрдости. Позиционирование осуществляется вручную.
Твердомеры ZHV 30-S, ZHV 50-S оснащены цифровой камерой и персональным компьютером, программное обеспечение которого позволяет определять значение твердости. Позиционирование осуществляется вручную.
Твердомеры ZHV 30-А, ZHV 50-А полностью автоматические, управление осуществляется через персональный компьютер с моторизированным позиционированием по осям X и Y перед проведением измерения.

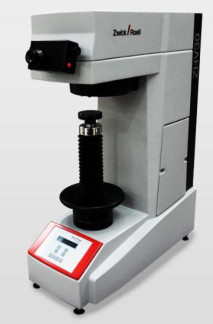

Общий вид твердомеров с указанием мест нанесения знака утверждения типа и пломбирования приведён на рисунке 1.
ZHV 30-M, ZHV 50-M
ZHV 30-А, ZHV 50-А Рисунок 1 - Общий вид твердомеров
Программное обеспечение (ПО) твердомеров, оснащенных персональным компьютером, используется для управления работой твердомеров, а также для визуального отображения, хранения и статистической обработки результатов измерений.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014. Конструкция твердомеров исключает возможность несанкционированного влияния на ПО и измерительную информацию. Идентификационные данные (признаки) ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ZH^HD |
| Номер версии (идентификационный номер) ПО | не ниже v 6.0.015 |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | - |
Испытательные нагрузки по шкалам Виккерса для различных моделей твердомеров и пределы допустимого отклонения испытательных нагрузок приведены в таблице 2.
Таблица 2 - Метрологические характеристики испытательных нагрузок
| Модели твердомеров | Испытательные нагрузки, Н | Пределы допустимого отклонения нагрузок, % |
| ZHV 30 | 1,961; 4,903; 9,807; 49,03; 98,07; 294,2 | ±1,0 |
| ZHV 50 | 9,807; 49,03; 98,07; 196,1; 294,2; 490,3 |
Диапазоны измерений твердости по шкалам Виккерса приведены в таблице 3.
Таблица 3 - Диапазоны измерений твердости по шкалам Виккерса
| Шкалы Виккерса | Диапазоны измерений твердости, HV |
| HV 0,2 | от 50 до 1000 включ. |
| HV 0,5; HV 1; HV 2; HV 5; HV 10; HV 30; HV 50 | от 50 до 1500 включ. |
Таблица 4 - Метрологические характеристики твердомеров
| Обозначение | Диапазон измерений твёрдости, HV | ||||||||
| шкалы | от 50 | св. 125 | св. 175 | св. 225 | св. 275 | св. 325 | св. 375 | св. 425 | св. 475 |
| твёрдости | до 125 | до 175 | до 225 | до 275 | до 325 | до 375 | до 425 | до 475 | до 525 |
| включ. | включ. | включ. | включ. | включ. | включ. | включ. | включ. | включ. | |
| Пределы допускаемой абсолютной погрешности твердомера, HV, (±) | |||||||||
| HV0,2 | 4 | 8 | 12 | 18 | 24 | 30 | 36 | 43 | 50 |
| HV0,5 | 3 | 7 | 10 | 13 | 15 | 19 | 24 | 27 | 30 |
| HV1 | 3 | 6 | 8 | 10 | 12 | 14 | 16 | 20 | 25 |
| HV5 | 3 | 5 | 6 | 8 | 9 | 11 | 12 | 14 | 15 |
| HV10; HV20 | 3 | 5 | 6 | 8 | 9 | 11 | 12 | 14 | 15 |
| HV30; HV50 | 3 | 5 | 6 | 6 | 6 | 7 | 8 | 9 | 10 |
Продолжение таблицы 4
| Обозначение шкалы твёрдости | Диапазон измерений твёрдости, H | [V | ||||||||
| св. 525 до 575 включ. | св. 575 до 625 включ. | св. 625 до 675 включ. | св. 675 до 725 включ. | св. 725 до 775 включ. | св. 775 до 825 включ. | св. 825 до 875 включ. | св. 875 до 925 включ. | св. 925 цо 1075 включ. | св. 1075 до 1500 включ. | |
| Пределы допускаемой абсолютной погрешности твердомера, HV, (±) | ||||||||||
| HV0,2 | 58 | 66 | 72 | 77 | 86 | 96 | 102 | 108 | 110 | - |
| HV0,5 | 36 | 42 | 46 | 49 | 56 | 64 | 68 | 72 | 90 | 142 |
| HV1 | 28 | 30 | 32 | 35 | 42 | 48 | 51 | 54 | 60 | 77 |
| HV5 | 17 | 18 | 20 | 21 | 23 | 24 | 26 | 27 | 40 | 52 |
| HV10; HV20 | 17 | 18 | 20 | 21 | 23 | 24 | 26 | 27 | 30 | 39 |
| HV30; HV50 | 11 | 12 | 13 | 14 | 15 | 16 | 19 | 18 | 20 | 26 |
| Примечание: Метрологические характеристики действительны для 5 измерений | ||||||||||
Технические характеристики твердомеров приведены в таблице 5.
Таблица 5 - Основные технические характеристики твердомеров
| Наименование характеристики | Значение |
| Рабочие условия эксплуатации: | |
| -температура окружающего воздуха, °С | от +15 до +35 |
| - относительная влажность окружающего воздуха, %, не более | 80 |
| Параметры электропитания: | |
| - напряжение переменного тока, В | от 207 до 253 |
| - частота переменного тока, Гц | от 49,8 до 50,2 |
| Габаритные размеры, мм, не более: | |
| - длина | 650 |
| - ширина | 300 |
| - высота | 850 |
| Масса, кг, не более | 50 |
наносится на корпус твердомера в виде наклеиваемой плёнки и на титульный лист руководства по эксплуатации типографским или иным способом.
Таблица 6 - Комплектность твердомеров
| Наименование | Обозначение | Количество |
| Твердомер Виккерса | ZHV 30-M или ZHV 30-S, или ZHV 30-A, или ZHV 50-M, или ZHV 50-S или ZHV 50-A * | 1 шт. |
| Комплект принадлежностей | - | 1 шт. |
| Руководство по эксплуатации | ZKV 30, ZKV 50 - 01 РЭ | 1 экз. |
| Руководство пользователя | ZH^HD | 1 экз. |
| Методика поверки | ZKV 30, ZKV 50 - 01 МП | 1 экз. |
| * В соответствии с заказом | ||
осуществляется по документу ZНV 30, ZНV 50 - 01 МП «Твердомеры Виккерса ZHV 30-M, ZHV 30-S, ZHV 30-A, ZHV 50-M, ZHV 50-S, ZHV 50-A. Методика поверки», утверждённому ФГУП «ВНИИФТРИ» 26.03.2019 г.
Основные средства поверки:
- рабочие эталоны микротвёрдости по шкалам Виккерса по ГОСТ 8.063-2012;
- рабочие эталоны твердости 2-го разряда по шкалам Виккерса по ГОСТ 8.063-2012. Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых твердомеров с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.
приведены в эксплуатационной документации
ГОСТ Р ИСО 6507-1-2007 Металлы и сплавы. Измерение твёрдости по Виккерсу. Часть 1 Метод измерения
ГОСТ 8.063-2012 ГСИ. Государственная поверочная схема для средств измерений твёрдости металлов и сплавов по шкалам Виккерса
Техническая документация фирмы-изготовителя
