| Номер в госреестре | 75571-19 |
| Наименование СИ | Резервуары вертикальные стальные цилиндрические |
| Обозначение типа СИ | РВС-10000 |
| Изготовитель | АО "АП Саратовский завод резервуарных металлоконструкций", г.Саратов |
| Год регистрации | 2019 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары вертикальные стальные цилиндрические РВС-10000 (далее - резервуары) предназначены для измерения объема и хранения нефти и нефтепродуктов при проведении государственных учетных операций.
Принцип действия резервуаров основан на измерении объема нефти и нефтепродуктов в зависимости от уровня его наполнения.
Резервуары представляют собой металлические сосуды в форме вертикального цилиндра со стационарной крышей.
Заполнение и опорожнение резервуаров осуществляется через приемо-раздаточные устройства, расположенные в нижней части резервуара.
Днище резервуара - коническое с уклоном от центра к окрайке.
Крыша резервуара - сферическая из сборных секторных щитов, опирающихся на опорное и центральное кольцо.
Резервуары снабжены шахтной лестницей, и площадками обслуживания с ограждением. Резервуары входят в состав резервуарного парка ООО «Тихорецк-Нафта.
Место установки резервуаров: Нефтеналивной комплекс ООО «Тихорецк-Нафта».

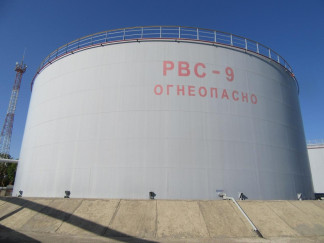

Общий вид резервуаров представлен на рисунках 1 и 2.
Рисунок 2 - Общий вид резервуара № 10
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальный объём резервуара, м3 | 10000 |
| Пределы допускаемой относительной погрешности определения вместимости (геометрический метод), % | ±0,1 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Г абаритные размеры, мм, не более | |
| - диаметр (внутренний) | 34200 |
| - высота | 11940 |
| Условия эксплуатации: - температура окружающей среды, °С - атмосферное давление, кПа | от -30 до +50 от 84,0 до 106,7 |
Таблица 3 - Комплектность средства измерения
| Наименование | Обозначение | Количество |
| Резервуар вертикальный стальной цилиндрический | РВС-10000 №№ 9, 10 | 2 шт. |
| Паспорт РВС-10000, зав. № 9 | РВС-10000 | 1 экз. |
| Г радуировочная таблица | - | 1 экз. |
| Паспорт РВС-10000, зав. № 10 | РВС-10000 | 1 экз. |
| Г радуировочная таблица | - | 1 экз. |
осуществляется по документу ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки.
Основные средства поверки:
- рулетка измерительная металлическая 2-го класса точности Р50Н2К (регистрационный номер в Федеральном информационном фонде 55464-13);
- рулетка измерительная металлическая 2-го класса точности Р20Н2Г (регистрационный номер в Федеральном информационном фонде 46391-11);
- штангенциркуль нониусный серия 560 (регистрационный номер в Федеральном информационном фонде 30891-12);
- толщиномер ультразвуковой А1209 (регистрационный номер в Федеральном информационном фонде 49605-12);
- измеритель комбинированный Testo 410-1 (регистрационный номер в Федеральном информационном фонде 52193-12).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке резервуара и в градуировочной таблице резервуара в месте подписи поверителя.
отсутствуют.
Нормативные документы, устанавливающие требования к резервуарам вертикальным стальным РВС-10000
ГОСТ 31385-2008 Резервуары вертикальные цилиндрические стальные для нефти и нефтепродуктов. Общие технические условия
ГОСТ 8.570-2000 Резервуары стальные вертикальные цилиндрические. Методика поверки Приказ Росстандарта № 256 от 7 февраля 2018 г. Об утверждении государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
