| Номер в госреестре | 75474-19 |
| Наименование СИ | Устройства |
| Обозначение типа СИ | КСИ-24 |
| Изготовитель | Общество с ограниченной ответственностью Научно-производственные центр «Судовые электротехнические системы» (ООО «НПЦ «СЭС»), г. Санкт-Петербург |
| Год регистрации | 2019 |
| Срок свидетельства | 02.07.2029 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Устройства КСИ-24 (далее - устройства) предназначены для измерений сопротивления изоляции от 1 до 24 изолированных от земли (корпуса) электрических сетей переменного тока с действующим значением напряжения до 400 В частотой 50 (400) Гц, обесточенных или находящихся под напряжением.
Принцип действия устройств основан на приложении к каждой из 24 контролируемых сетей постоянного измерительного напряжения и измерении тока, текущего через источник измерительного напряжения и сопротивление изоляции.
Конструктивно устройство выполнено в металлическом брызгозащищенном корпусе со степенью защиты IP43.
На лицевой части устройства расположены защищенный водонепроницаемым металлическим кожухом тумблер и индикатор подачи питания, звуковой сигнализатор, устройство индикации и управления, планка с указанием адресов контролируемых сетей. Устройство индикации и управления в своём составе имеет элементы управления, группу семисегментных цифровых индикаторов, обеспечивающих отображение измеренного электрического сопротивления изоляции контролируемой сети и её номера, и световые индикаторы, сигнализирующие о снижении сопротивления изоляции контролируемых сетей относительно предупредительной и аварийной уставок.
В нижней части устройства расположены электрические соединители для подключения кабелей питания, контролируемых сетей, внешней звуковой и световой сигнализации.
Конструкция устройства предусматривает возможность быстрой замены внутренних модулей устройства.
Корпус устройства пломбируется изготовителем с целью предотвращения вскрытия и несанкционированного доступа к внутренним частям устройства. Пломбирование корпуса исключает возможность непреднамеренного изменения программного обеспечения.

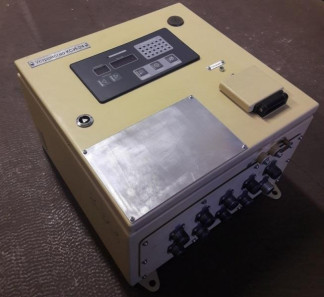

Общий вид устройства, место нанесения знака поверки и схема его пломбировки представлены на рисунке 1.
Место нанесения знака поверки —
Место
пломбирования
Метрологически значимая часть программного обеспечения (ПО) находится в исполняемом файле «ksi24_izm.hex».
Уровень защиты ПО устройств «высокий» в соответствии с Р50.2.077 2014. Таблица 1 - Идентификационные данные ПО_
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ksi24 izm.hex |
| Номер версии (идентификационный номер) ПО | U.1 |
| Цифровой идентификатор ПО (контрольная сумма) | - |
Таблица 2 - Метрологические характеристики_
| Наименование характеристики | Значение |
| Диапазон измерений сопротивления изоляции, кОм | от 10 до 2000 |
| Пределы допускаемой относительной погрешности измерений сопротивления изоляции контролируемых сетей, % | ±10 |
| Количество контролируемых сетей, не более | 24 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры контролируемых сетей: - действующее значение напряжения переменного тока, В, не более - частота переменного тока, Гц | 400 50 или 400 |
| Питание от сети переменного тока: - напряжение, В - частота, Гц | от 110 до 250 от 40 до 416 |
| Потребляемая мощность, В • А, не более | 50 |
| Г абаритные размеры (длина х ширина х высота) мм, не более | 400x277x458 |
| Масса устройства, кг, не более | 22 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность (при температуре +35 °С), %, не более - атмосферное давление, кПа (мм рт. ст.) - амплитуда виброускорения при синусоидальной вибрации в диапазоне частот от 1 до 60 Гц, м/с2 (g) - пиковое ускорение при механических ударах одиночного действия, м/с2 (g) - напряженность постоянного магнитного поля, А/м (Э) - напряженность переменного магнитного поля с частотой 50 Гц, А/м (Э) | от 0 до +40 98 от 80 до 203 (от 600 до 1520) 20 (2) 9800 (1000) до 400 (5) до 80 (1) |
| Средний срок службы, лет Средняя наработка на отказ, ч | 12 50000 |
наносится на боковую панель устройства под фирменной планкой изделия в виде наклейки и на титульный лист эксплуатационной документации типографским способом
Таблица 5 - Комплектность устройств
| Наименование | Обозначение | Количество |
| Устройство КСИ-24 | ИУДШ.362686.001 | 1 |
| Комплект монтажных частей | - | 1 |
| Руководство по эксплуатации | ИУДШ.362686.001РЭ | 1 |
| Паспорт | ИУДШ.362686.001ПС | 1 |
| Методика поверки | МП-2071-0006-2018 | 1 |
| Комплект ЗИП одиночный | ИУДШ305658.057 | 1 |
| Комплект поверочный | ИУДШ305659.001 | 1 |
осуществляется по документу МП-2071-0006-2018 «ГСИ. Устройства КСИ-24. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 12 декабря 2018 г.
Основные средства поверки:
- мегаомметр Ф 4102/1-1М регистрационный номер в Федеральном информационном фонде № 9225-88, испытательное напряжение 1500 В, диапазон измерений сопротивления от 0,01 до 2000 МОм, пределы приведенной погрешности измерений сопротивления ±1,5 % от длины шкалы;
- магазин сопротивлений Р33 регистрационный номер в Федеральном информационном фонде № 1321-60, диапазон воспроизведения сопротивления от 0,1 до 99999,9 Ом, класс точности 0,2;
- магазин сопротивлений Р40102 регистрационный номер в Федеральном
4 8
информационном фонде № 10547-86, диапазон воспроизведения сопротивления от 10 до 10 Ом, класс точности 0,02.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых устройств с требуемой точностью.
Знак поверки наносится на переднюю панель устройств, как показано на рисунке 1, а также на свидетельство о поверке.
приведены в эксплуатационном документе.
Приказ Минздравсоцразвития России № 1034н от 09 сентября 2011 года «Об утверждении Перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и производимых при выполнении работ по обеспечению безопасных условий и охраны труда, в том числе на опасных производственных объектах, и обязательных метрологических требований к ним, в том числе показателей точности»
Приказ Федерального агентства по техническому регулированию и метрологии № 146 от 15 февраля 2016 года «Об утверждении Государственной поверочной схемы для средств измерений электрического сопротивления»
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
Технические условия. ИУДШ.362686.001ТУ «Устройство КСИ-24»
