| Номер в госреестре | 75350-19 |
| Наименование СИ | Контроллеры измерений сопротивления изоляции дистанционные |
| Обозначение типа СИ | КИД-И |
| Изготовитель | Акционерное общество «Научно-производственный центр «Промэлектроника» (АО «НПЦ «Промэлектроника»), г. Екатеринбург |
| Год регистрации | 2019 |
| Срок свидетельства | 21.06.2029 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Контроллеры измерений сопротивления изоляции дистанционные КИД-И (далее -контроллеры) предназначены для измерений сопротивления изоляции кабелей, применяемых в устройствах железнодорожной автоматики и телемеханики, и передачи полученных значений в диагностические системы или системы верхнего уровня.
Принцип действия контроллера заключается в преобразовании входного напряжения в цифровой код, который обрабатывается микроконтроллером. Измерение сопротивления изоляции кабеля основано на измерении тока утечки, протекающего через изоляцию при подаче калиброванного напряжения постоянного тока величиной 100 В между жилой кабеля и землей. Калиброванное напряжение, сформированное источником измерительного напряжения, подается на измерительные каналы контроллера, затем на преобразователь напряжения в частоту, который формирует последовательность импульсов, частота следования которых пропорциональна напряжению. Последовательность импульсов через цифровой изолятор поступает в микроконтроллер, который подсчитывает импульсы, поступившие за определенный интервал времени, и вычисляет сопротивление изоляции. Точность подсчета обеспечивается тактовым генератором, генерирующим сигнал опорной частоты, на основе которой работает преобразователь напряжения в частоту.
Сформированный пакет данных с результатами измерений передается во внешнюю систему по интерфейсу RS-485 по протоколу modbus. Каждый контроллер имеет свой базовый адрес, по которому драйвер внешней системы обращается к контролеру.
По конструктивному исполнению контроллеры являются 8-канальными законченными устройствами, выполненными в индивидуальных пластмассовых корпусах, монтируемых на стативе, внутри шкафа или корпуса оборудования на монтажную рейку типоисполнения ТН35-7,5 или ТН35-15 в соответствии с ГОСТР МЭК 60715-2003.
На передней панели контроллера расположены три светодиодных индикатора и 5-разрядный переключатель установки базового адреса контроллера. Светодиодные индикаторы предназначены для индикации состояния контроллера, режима работы и обмена данными по интерфейсу RS-485.

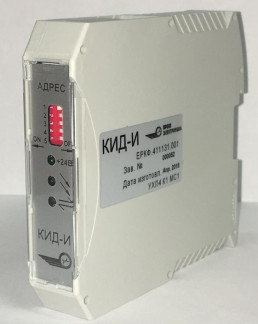

Общий вид контроллера и место пломбировки от несанкционированного доступа представлены на рисунке 1.
Место
пломбировки
Рисунок 1 - Общий вид контроллера и схема пломбировки от несанкционированного доступа
Работа контроллеров осуществляется под управлением встроенного программного обеспечения (ПО), которое отдельно от контроллеров не функционирует. Встроенное ПО вычисляет непосредственный результат измерений. При этом аппаратная и программная части контроллера, работая совместно, обеспечивают заявленную точность результатов измерений. Встроенное ПО каждого экземпляра контроллера содержит расчетную формулу и коэффициенты, учитывающие конструктивные особенности контроллера. С помощью этих коэффициентов осуществляется преобразование (в числовую форму) мгновенных значений измеряемого сопротивления, поступающих с аналого-цифрового преобразователя. После изготовления контроллера доступ к встроенному ПО со стороны оператора и (или) других технических (программных) средств полностью исключён (производится активация встроенных средств защиты микропроцессоров - битов защиты).
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ПО КИД-И |
| Номер версии ПО | 5 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений сопротивления изоляции, МОм | от 1 до 150 |
| Пределы допускаемой приведенной погрешности измерений сопротивления изоляции, % от верхнего предела диапазона измерений | ±2,5 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Напряжение электропитания постоянным током, В | 24,0±3,6 |
| Габаритные размеры (длинахширинахвысота), мм, не более | 100,0x22,5x114,0 |
| Масса, кг, не более | 0,2 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % | от -5 до +50 от 30 до 80 |
| Средний срок службы, лет, не менее | 15 |
наносится аппликацией на переднюю панель контроллера и на второй лист паспорта типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Контроллер измерений сопротивления изоляции дистанционный КИД-И | ЕРКФ.411131.001 | 1 шт. |
| Штекер | ЕРКФ.685675.003 | 1 шт. |
| Штекер | ЕРКФ.685675.003-01 | 1 шт. |
| Штекер | ЕРКФ.685675.003-02 | 1 шт. |
| Формирователь шинный ME 22,5 TBUS 1,5/5-ST-3,81 KMGY, № 2713722, Phoenix Contact | - | 1 шт. |
| Паспорт | ЕРКФ.411131.001ПС | 1 экз. |
| Руководство по эксплуатации | ЕРКФ.411131.001РЭ | 1 экз.* |
| Монтажный чертёж | ЕРКФ.411131.001МЧ | 1 экз.* |
| Упаковка | ЕРКФ.320003.031 | 1 шт. |
| Методика поверки | ЕРКФ.411131.001МП | 1 экз.* |
| * - 1 экземпляр на поставку | ||
осуществляется по документу ЕРКФ.411131.001МП «Контроллеры измерений сопротивления изоляции дистанционные КИД-И. Методика поверки», утверждённому ФБУ «УРАЛТЕСТ» 18.03.2019 г.
Основные средства поверки:
- рабочий эталон 3-го разряда по Приложению к приказу Федерального агентства по техническому регулированию и метрологии от 15 февраля 2016 г. № 146 Государственная поверочная схема для средств электрического сопротивления - магазин сопротивления Р40108, регистрационный номер в Федеральном информационном фонде 9381-83.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и/или паспорт.
приведены в эксплуатационном документе.
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от 15 февраля 2016 г. № 146 Государственная поверочная схема для средств электрического сопротивления
ЕРКФ.411131.001ТУ Контроллер измерений сопротивления изоляции дистанционный КИД-И. Технические условия
