| Номер в госреестре | 75349-19 |
| Наименование СИ | Контроллеры измерений напряжения дистанционные |
| Обозначение типа СИ | КИД-Н |
| Изготовитель | Акционерное общество «Научно-производственный центр «Промэлектроника» (АО «НПЦ «Промэлектроника»), г. Екатеринбург |
| Год регистрации | 2019 |
| Срок свидетельства | 21.06.2029 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Контроллеры измерений напряжения дистанционные КИД-Н (далее - контроллеры) предназначены для измерений напряжения постоянного тока и действующего значения напряжения переменного тока в диапазонах частот от 20 до 800 Гц и от 4500 до 5500 Гц в любых цепях, применяемых в устройствах железнодорожной автоматики и телемеханики, и передачи измеренных значений в диагностические системы или системы верхнего уровня.
Принцип действия контроллера основан на преобразовании входного напряжения в цифровой код, который обрабатывается микроконтроллером. Микроконтроллер по очереди переключает входные измерительные каналы в соответствии с встроенной программой. Напряжение с измерительных каналов подается на аналого-цифровой преобразователь, который находится на мезонине АЦП. Мезонин АЦП формирует последовательный код, соответствующий напряжению. Код поступает в микроконтроллер. Микроконтроллер обрабатывает поступивший код и вычисляет напряжение. Точность измерений обеспечивается источником опорного напряжения и прецизионными элементами, применяемыми в схеме, на основе которых работает аналого-цифровой преобразователь.
Сформированный пакет данных с результатами измерений передается во внешнюю систему по интерфейсу RS-485 по протоколу modbus. Каждый контроллер имеет свой базовый адрес, по которому драйвер внешней системы обращается к контролеру.
По конструктивному исполнению контроллеры являются 8-канальными, законченными устройствами, выполненными в индивидуальных пластмассовых корпусах, монтируемых на стативе, внутри шкафа или корпуса оборудования на монтажную рейку типоисполнения ТН35-7,5 или ТН35-15 в соответствии с ГОСТ Р МЭК 60715-2003.
На передней панели контроллера расположены три светодиодных индикатора и 5разрядный переключатель установки базового адреса контроллера. Светодиодные индикаторы предназначены для индикации состояния контроллера, режима работы и обмена данными по интерфейсу RS-485.

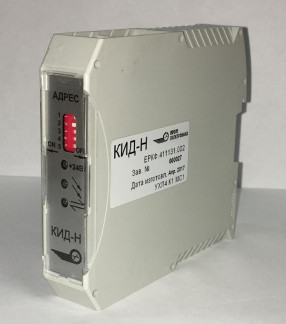

Общий вид контроллера и место пломбировки от несанкционированного доступа представлены на рисунке 1.
);;Че
'■ - I I
Рисунок 1 - Общий вид контроллера и схема пломбировки от несанкционированного доступа
Работа контроллеров осуществляется под управлением встроенного программного обеспечения (ПО), которое отдельно от контроллеров не функционирует. Встроенное ПО вычисляет непосредственный результат измерений. После изготовления контроллера доступ к встроенному ПО со стороны оператора и (или) других технических (программных) средств полностью исключён (производится активация встроенных средств защиты микропроцессоров
- битов защиты).
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ПО КИД-Н |
| Номер версии ПО | h |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений напряжения постоянного тока, В | от 0 до 250 |
| Пределы допускаемой приведенной погрешности измерений напряжения постоянного тока, в % от верхнего предела диапазона измерений | ±1 |
| Диапазон измерений действующего значения напряжения переменного тока, В | от 0 до 250 |
| Пределы допускаемой приведенной погрешности измерений напряжения переменного тока, в % от верхнего предела диапазона измерений: - в диапазоне частот от 20 до 800 Гц - в диапазоне частот от 4500 до 5500 Гц | ±1,0 ±1,5 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Напряжение электропитания постоянным током, В | 24,0±3,6 |
| Габаритные размеры (высота хширинахглубина), мм, не более | 100,0x22,5x114,0 |
| Масса, кг, не более | 0,2 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % | от -5 до +50 от 30 до 80 |
| Средний срок службы, лет, не менее | 15 |
наносится аппликацией на переднюю панель контроллера и на второй лист паспорта типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Контроллер измерений напряжения дистанционный КИД-Н | ЕРКФ.411131.002 | 1 шт. |
| Штекер | ЕРКФ.685675.004 | 1 шт. |
| Штекер | ЕРКФ.685675.004-01 | 1 шт. |
| Штекер | ЕРКФ.685675.004-02 | 1 шт. |
| Штекер | ЕРКФ.685675.004-03 | 1 шт. |
| Формирователь шинный ME 22,5 TBUS 1,5/5-ST-3,81 KMGY, № 2713722, Phoenix Contact | - | 1 шт. |
| Паспорт | ЕРКФ.411131.002ПС | 1 экз. |
| Руководство по эксплуатации | ЕРКФ.411131.002РЭ | 1 экз.* |
| Монтажный чертёж | ЕРКФ.411131.002МЧ | 1 экз.* |
| Упаковка | ЕРКФ.320003.122 | 1 экз. |
| Методика поверки | ЕРКФ.411131.002МП | 1экз.* |
| * - 1 экземпляр на поставку в один адрес | ||
осуществляется по документу ЕРКФ.411131.002МП «Контроллеры измерений напряжения дистанционные КИД-Н. Методика поверки», утверждённому ФБУ «УРАЛТЕСТ» 20.03.2019 г.
Основные средства поверки:
Калибратор-вольтметр универсальный Н4-12, регистрационный номер в Федеральном информационном фонде 37463-08.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и/или паспорт.
приведены в эксплуатационном документе.
ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы
ГОСТ Р 8.648-2015 ГСИ. Государственная поверочная схема для средств измерений
2 9
переменного электрического напряжения до 1000 В в диапазоне частот от 110 до 210 Гц
ЕРКФ.411131.002ТУ Контроллер измерений напряжения дистанционный КИД-Н. Технические условия
